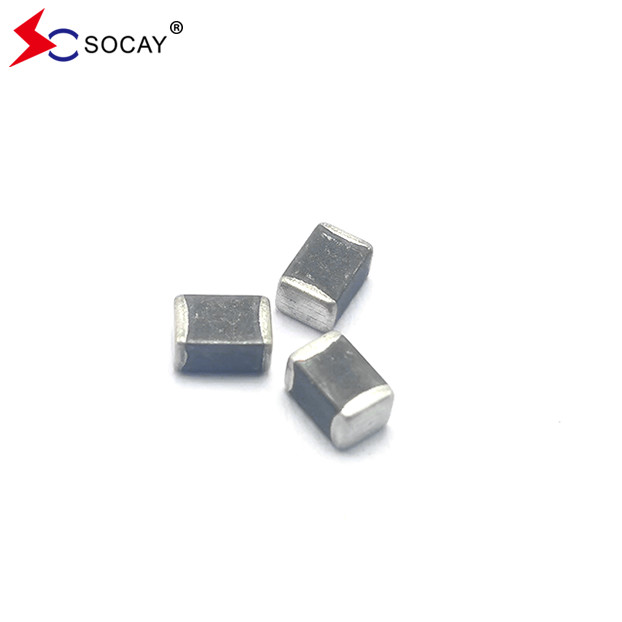

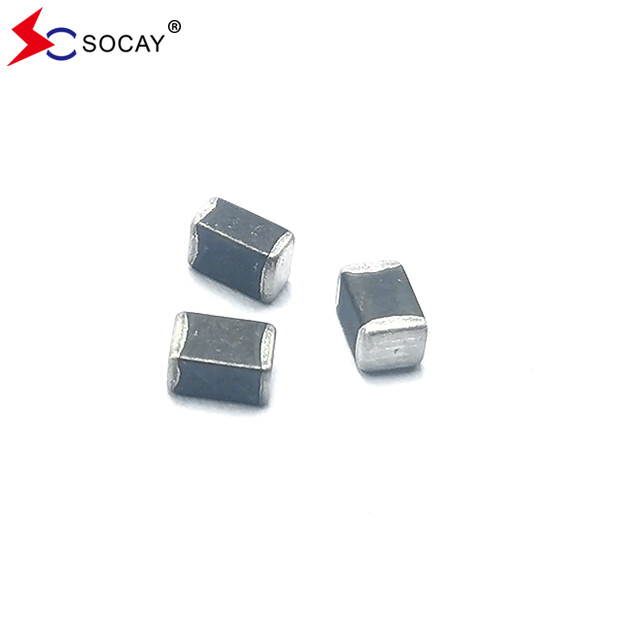

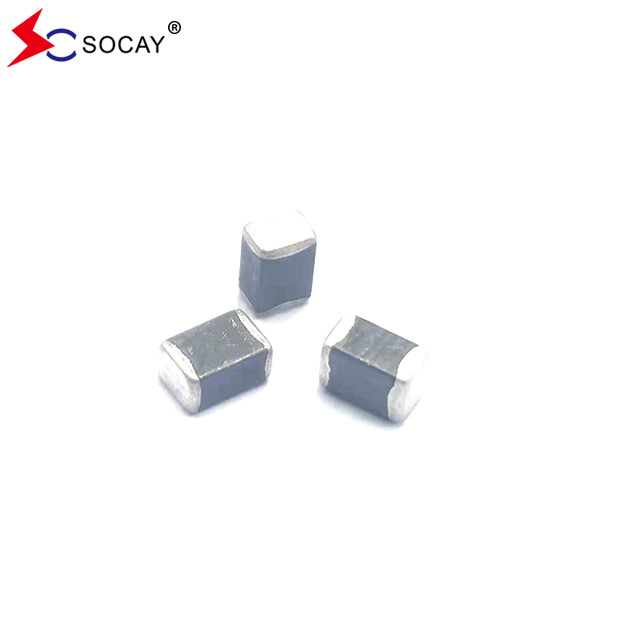

Originalfabrik SOCAY Mehrschichtchip Varistor SV1812H471G0A 1812 Serie 385VDC
Mehrschicht-Chip-Varistor DATASHEET:SV1812H471G0A_v209.1.pdf
Beschreibung:
Der Multilayer Chip Varistor SV1812H471G0A basiert auf einer Multilayer-Fabrikationstechnologie.einschließlich der in IEC 61000-4-2 oder anderen für die elektromagnetische Konformität (EMV) verwendeten Normen festgelegten NormenDer SV1812H471G0A wird typischerweise zum Schutz von integrierten Schaltungen und anderen Komponenten auf Leiterplatenebene eingesetzt.
Klassifizierung:
SMD:0402,0603,0805,1206,1210,1812,2220
DIP: 5D, 7D, 10D, 14D, 20D, 25D, 32D
Strom: 1A bis 15KA
Je kleiner die Größe, desto niedriger der Preis.
Je geringer der Durchsatz, desto größer die Größe.
Je höher der Durchsatz, desto teurer,
Je höher die Spannung, desto dicker das Rohr.
Reaktionszeit ≤ 10 NS
Mehrschicht-Chip-VaristorElektrische Eigenschaften (25±5°C):
| Symbol |
Mindestwert |
Typisch |
Höchstbetrag |
Einheiten |
| VRMS |
- Ich weiß. |
- Ich weiß. |
300 |
V |
| VDC |
- Ich weiß. |
- Ich weiß. |
385 |
V |
| VV |
423 |
- Ich weiß. |
517 |
V |
| VC |
- Ich weiß. |
- Ich weiß. |
810 |
V |
| - Ich weiß nicht. |
- Ich weiß. |
- Ich weiß. |
400 |
Eine |
| Wmax |
- Ich weiß. |
- Ich weiß. |
2.3 |
J |
VRMS - Maximale Wechselstrombetriebsspannung, die der Varistor aufrechterhalten kann und die einen Leckstrom von 10 μA nicht übersteigt.
VDC - Maximale Gleichspannungsbetriebsspannung, die der Varistor aufrechterhalten und den Leckstrom von 10 μA nicht übersteigen kann.
VV - Spannung über das Gerät bei 1mA Gleichstrom.
Äquivalent zu VB Abbruchspannung.
VC - Maximaler Spitzenstrom über den Varistor mit einer Wellenform von 8/20μs und einem Impulsstrom von 10 A.
Imax - Höchstspitzenstrom, der ohne Ausfall des Geräts mit einer Wellenform von 8/20 μs aufgetragen werden kann.
Mehrschicht-Chip-VaristorCAufbau und Abmessungen:
| Größe EIA (EIAJ) |
Länge (L) |
Breite (W) |
Stärke (T) |
| |
Zentimeter |
Millimeter |
Zentimeter |
Millimeter |
Zentimeter |
Millimeter |
| 1812 (4532) |
0.177 ± 0.016 |
4.50 ± 0.40 |
0.126 ± 0.012 |
3.20 ± 0.30 |
0.134 Max. |
3.40 Max. |
Allgemeine technische Daten:
| Betriebstemperatur |
-55 ~ 125 °C |
| Speichertemperatur |
-55 bis 150°C |
| Reaktionszeit |
< 1 ns |
| Schweißbarkeit |
245 ± 5 °C, 3 ± 1 Sekunden |
| Solder-Leach-Widerstand |
260 ± 5 °C, 10 ± 1 Sekunden |
Lötempfehlungen:
Anzahl der Erzeugnisse in der Verpackung:
| SIZE EIA(Die Europäische Kommission |
1812
(4532)
|
| Standardverpackungsmenge (PCS/Rolle) |
1,000 |
Anwendung
Stromschutz, Schalter, POS-Maschinen, Blitzschutzgeräte, Gebäude-Intercoms, Überwachungssysteme, Parkkarten, Übertragungssysteme, Geräte, Zähler, Kommunikationsprodukte,Steuerungsteile.
Wir sind Hersteller und Lieferant mit mehr als 20 Jahren Erfahrung für passive Komponenten wie unten
1- ESD
2- TVS-Dioden
3- PPTC-Rückstellbarer Sicherung
4- Gasentladungsrohr
5- NTC Themistor
6-Varistor usw.
