Name: 18VDC Oberflächenbefestigung Mehrschicht-Chip-Varistoren SV0402E180G2B SMD Bleifreier Typ
Brand: SOCAY
SKU: SV0402E180G2B
Rating: 4.6 (124 reviews)

Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat

Eigenschaften

Technische Daten

Name: Mehrschichtiger Chip Varistor

Paket: SMD0402

Vdc (max.): 18V

Vv (Min.): 46V

Vv (max.): 60 V

Vc (max.): 110 V

- Ich weiß nicht.: 1A

Cp (Typ.): 1PF

Hervorheben:

18VDC mehrschichtiger Chip-Varistor

Mehrschicht-Chip-Varistor ohne Blei

18VDC Oberflächenmontage-Varistoren

Grundinformation

Herkunftsort: Shenzhen, Guangdong, China

Markenname: SOCAY

Zertifizierung: REACH RoHS ISO

Modellnummer: SV0402E180G2B

Dokument: Produktbroschüre PDF

Zahlung und Versand AGB

Lieferzeit: 5-8 Arbeitstage

Galerie

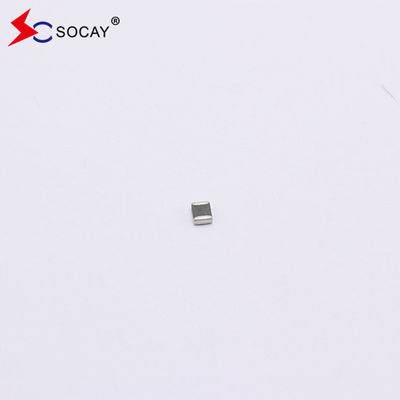

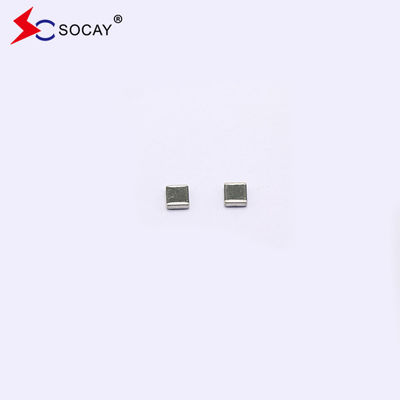

18VDC Oberflächenbefestigung Mehrschicht-Chip-Varistoren SV0402E180G2B SMD Bleifreier Typ

Produkt-Beschreibung

18VDC Oberflächenmontage Mehrschicht-Varistor SV0402E180G2B SMD Schnelle Reaktionszeit (< 1ns)

Mehrschicht-Varisor-DATENBLAT:SV0402E180G2B_v89.1.pdf

Beschreibung:

Der Multilayer Varistor SV0402E180G2B basiert auf der Multilayer-Fabrikationstechnologie.einschließlich der in IEC 61000-4-2 oder anderen für die elektromagnetische Konformität (EMV) verwendeten Normen festgelegten NormenDer SV0402E9R0G0B wird typischerweise zum Schutz von integrierten Schaltungen und anderen Komponenten auf Leiterplatenebene eingesetzt.

Gleichwertige Schaltkreise:

18VDC Oberflächenbefestigung Mehrschicht-Chip-Varistoren SV0402E180G2B SMD Bleifreier Typ 0

Elektrische Eigenschaften(25± 5°C):

Symbol	Mindestwert	Typisch	Höchstbetrag	Einheiten
VDC	- Ich weiß.	- Ich weiß.	9	V
VV	11	- Ich weiß.	17	V
VC	- Ich weiß.	- Ich weiß.	35	V
CP	- Ich weiß.	5	- Ich weiß.	pF

VDC Maximale Gleichstrombetriebsspannung, die der Varistor aufrechterhalten kann und die einen Leckstrom von 10 μA nicht übersteigt.

VV Die Spannung über das Gerät wird bei 1mA Gleichstrom gemessen.

Äquivalent zu VB Abbruchspannung

VC Maximaler Spitzenstrom über den Varistor mit 8/20μs Wellenform und 1A Pulsstrom.

Die Kapazität des Geräts wird bei 1MHz mit einer Null-Volt-Verzerrung von 1Vrms gemessen. Die pF beträgt ± 30%.

Mehrschicht-Varistor Eigenschaften:

u Bleifrei

u Keramikchip auf Zinkoxidbasis des Typs SMD

u Der Isolator über der Schicht hält einen ausgezeichneten niedrigen und stabilen Leckstrom

u Die Plattierung hat eine gute Schweißfähigkeit

u Schnelle Reaktionszeit (< 1ns)

u Niedrige Spannung

u Erfüllung der Norm IEC61000-4-2

u Niedrige Kapazität kann den Hochgeschwindigkeitsschutz für eine einzige transiente Spannung erfüllen

Mehrschicht-Varistoranwendungen:

u Produktanwendungen mit geringer Kapazität für Hochgeschwindigkeitssignalleitungen wie HDMI, DVI, USB, IEEE 1394 Port usw.

u Normale Kapazitätsproduktanwendungen für den E/A-Anschluss (RS232, USB, PS2, VGA, Audio) auf dem Motherboard und dem Notebook, Set-Top-Box, MP3-Player, DVD-Player und Docking-System usw.

Mehrschichtiger Varistor Konstruktion und Abmessungen:

Größe EIA (EIAJ)	0402 (1005)
Symbol	Zentimeter	Millimeter
L	0.038 ± 0.005	0.96 ± 0.12
W	0.019±0.003	0.48 ± 0.0.07
T	0.020±0.004	0.50 ± 0.10
C	0.010±0.006	0.25 ± 0.15

Allgemeine technische Daten:

Betriebstemperatur		-40 ~ +85 °C
Speichertemperatur		-40 ~ +85 °C
Reaktionszeit		< 1 ns
Schweißbarkeit		245 ± 5 °C, 3 ± 1 Sekunden
Leiterleuchtenbeständigkeit		260 ± 5 °C, 10 ± 1 Sekunden
Verpackung auf Klebeband	Speichertemperatur	5 ~ 40 °C
	Relative Luftfeuchtigkeit	Bis zu 65%
	Aufbewahrungszeit	Maximal 12 Monate

Mehrschicht-Varistor Umweltleistung:

Artikel	Spezifikationen	Prüfungszustand
Bias Feuchte	△V_V/ V_V≤ ±10 %	90% RH, 40 °C, Betriebsspannung, 1000 Stunden
Wärmeschock	△V_V/ V_V≤ ±10 %	-40°C bis 85°C, 30 min. Zyklus, 5 Zyklen
Volllastspannung	△V_V/ V_V≤ ±10 %	Betriebsspannung, 85 °C, 1000 h

Mehrschicht-Varistor-Tragenbandgröße:

Größe (EIAJ)	0402 (1005)
Symbol	Zentimeter	Millimeter
Eine	0.315 ± 0.012	8.00±0.30
B	0.138 ± 0.002	3.50 ± 0.05
C	0.069 ± 0.002	1.75 ± 0.05
D0	0.061±0.002	1.55 ± 0.05
P0	0.157 ± 0.004	4.00±0.10
P1	0.079 ± 0.002	2.00±0.05
P2	0.079 ± 0.002	2.00±0.05
W	0.023 ± 0.001	0.59 ± 0.03
L	0.044 ± 0.001	1.12 ± 0.03
T	0.024 ± 0.001	0.60 ± 0.03

Menge der Erzeugnisse in der Verpackung:

SIZE EIA

(Die Europäische Kommission

0402

(1005)

Standardverpackungsmenge (PCS/Rolle)

10,000

18VDC Oberflächenbefestigung Mehrschicht-Chip-Varistoren SV0402E180G2B SMD Bleifreier Typ 3

Größe und Tag:
