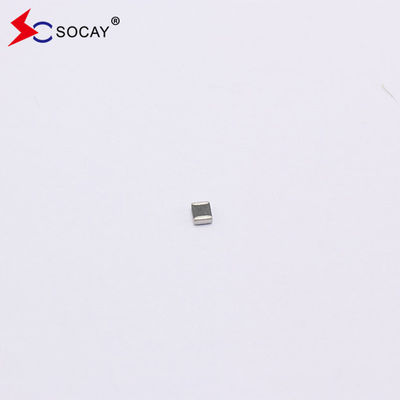

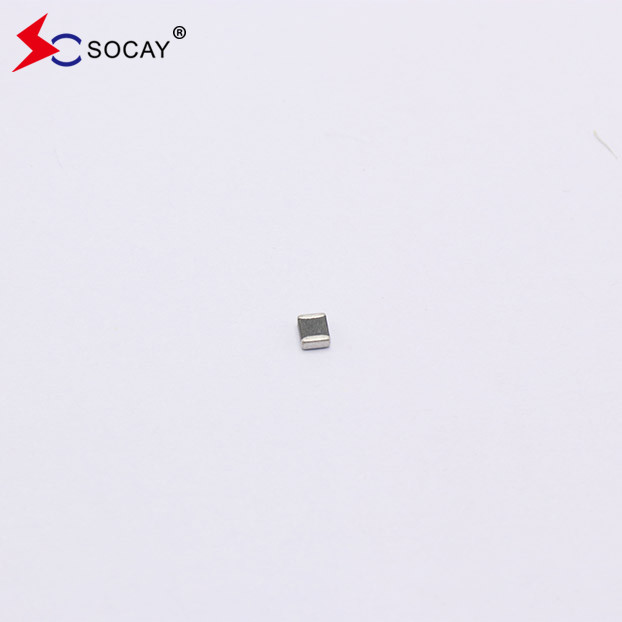

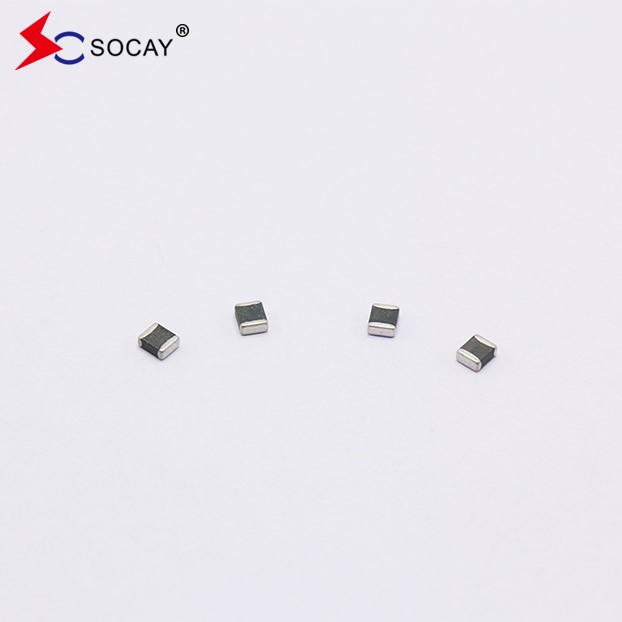

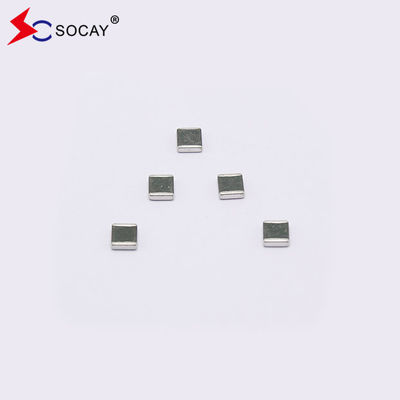

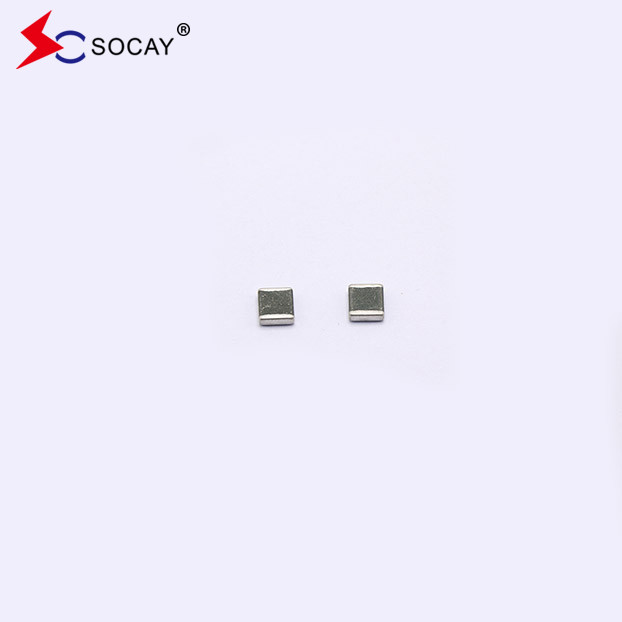

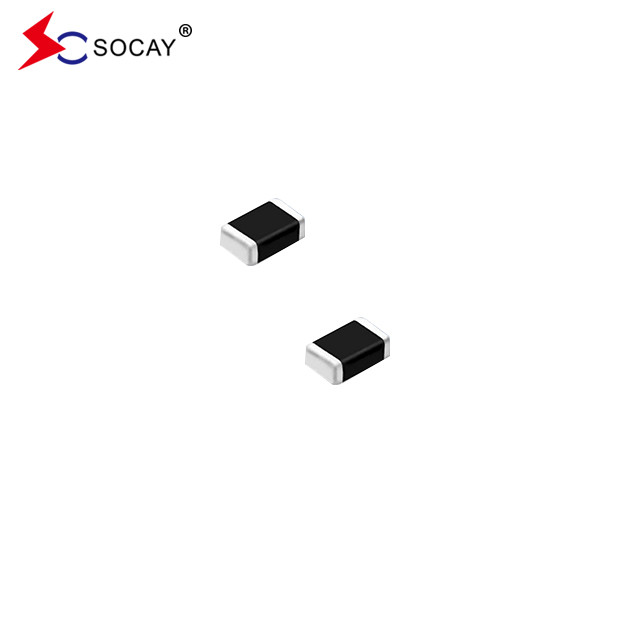

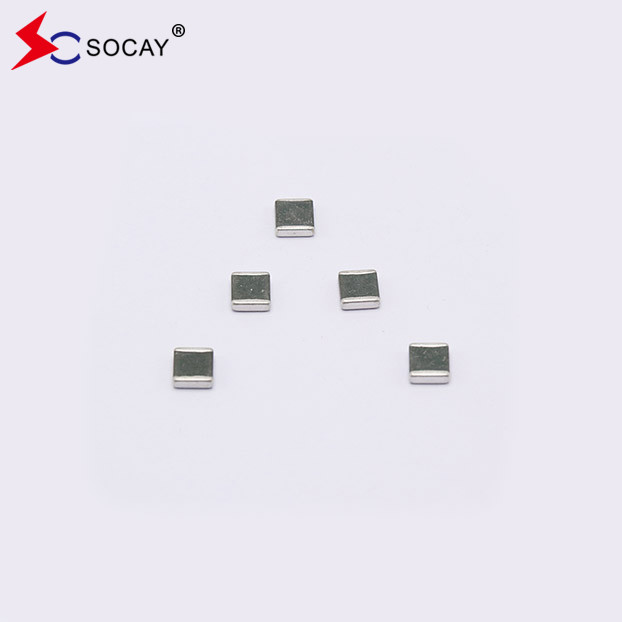

SOCAY Multilayer Chip Varistor SMD0402 Paket SV0402E5R5G1B Max VDC 5,5 V
Mehrschicht-Chip-Varistor DATASHEET:SV0402E5R5G1B_v89.1.pdf
Beschreibung:
Der Multilayer Chip Varistor SV0402E5R5G1B basiert auf einer Multilayer-Fabrikationstechnologie.einschließlich der in IEC 61000-4-2 oder anderen für die elektromagnetische Konformität (EMV) verwendeten Normen festgelegten NormenDer SV0402E5R5G1B wird typischerweise zum Schutz von integrierten Schaltungen und anderen Komponenten auf Leiterplatenebene eingesetzt.
Elektrische Eigenschaften(25± 5°C):
| Symbol |
Mindestwert |
Typisch |
Höchstbetrag |
Einheiten |
| VDC |
- Ich weiß. |
- Ich weiß. |
5.5 |
V |
| VV |
7.6 |
- Ich weiß. |
12 |
V |
| VC |
- Ich weiß. |
- Ich weiß. |
25 |
V |
| CP |
- Ich weiß. |
5 |
- Ich weiß. |
pF |
VDC Maximale Gleichstrombetriebsspannung, die der Varistor aufrechterhalten kann und die einen Leckstrom von 10 μA nicht übersteigt.
VV Die Spannung über das Gerät wird bei 1mA Gleichstrom gemessen.
Äquivalent zu VB Abbruchspannung
VC Maximaler Spitzenstrom über den Varistor mit 8/20μs Wellenform und 1A Pulsstrom.
Die Kapazität des Geräts wird bei 1MHz mit einer Null-Volt-Verzerrung von 1Vrms gemessen. Die pF beträgt ± 30%.
Mehrschicht-Chip-Varistor Konstruktion und Abmessungen:
| Größe EIA (EIAJ) |
0402
(1005)
|
| Symbol |
Zentimeter |
Millimeter |
| L |
0.038 ± 0.005 |
0.96 ± 0.12 |
| W |
0.019±0.003 |
0.48 ± 0.0.07 |
| T |
0.020±0.004 |
0.50 ± 0.10 |
| C |
0.010±0.006 |
0.25 ± 0.15 |
Allgemeine technische Daten:
| Betriebstemperatur |
-40 ~ +85 °C |
|
| Speichertemperatur |
-40 ~ +85 °C |
|
| Reaktionszeit |
< 1 ns |
|
| Schweißbarkeit |
245 ± 5 °C, 3 ± 1 Sekunden |
|
| Leiterleuchtenbeständigkeit |
260 ± 5 °C, 10 ± 1 Sekunden |
|
| Verpackung auf Klebeband |
Speichertemperatur |
5 ~ 40 °C |
|
| |
Relative Luftfeuchtigkeit |
Bis zu 65% |
|
| |
Aufbewahrungszeit |
Maximal 12 Monate |
|
Umweltverträglichkeit:
| Artikel |
Spezifikationen |
Prüfungszustand |
|
| Bias Feuchte |
△VV/ VV≤ ±10 % |
90% RH, 40 °C, Betriebsspannung, 1000 Stunden |
|
| Wärmeschock |
△VV/ VV≤ ±10 % |
-40°C bis 85°C, 30 min. Zyklus, 5 Zyklen |
|
| Volllastspannung |
△VV/ VV≤ ±10 % |
Betriebsspannung, 85 °C, 1000 h |
|
Menge der Erzeugnisse in der Verpackung:
|
SIZE EIA
(Die Europäische Kommission
|
0402
(1005)
|
| Standardverpackungsmenge (PCS/Rolle) |
10,000 |
