Name: 1206 Mehrschicht-Chip-Varistor SV1206N220G0A für Motherboard-Notebook
Brand: SOCAY
SKU: SV1206N220G0A
Rating: 4.7 (151 reviews)

Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat

Eigenschaften

Technische Daten

Teilname: Mehrschichtiger Chip Varistor

Komponentenpaket: SMD1206

Maximale Gleichspannung: 22V

Vv (Min.): 26.4V

Vv (max.): 33V

Maximaler Spitzenstrom über den Varistor: 72 V

Maximaler Spitzenstrom: 100A

Maximale Wechselstrombetriebsspannung: 17V

Hervorheben:

1206 Mehrschichtchip-Varistor

Notebook-Mehrschiff-Varistor

Grundinformation

Herkunftsort: Shenzhen, Guangdong, China

Markenname: SOCAY

Zertifizierung: REACH RoHS ISO

Modellnummer: SV1206N220G0A

Dokument: Produktbroschüre PDF

Zahlung und Versand AGB

Lieferzeit: 5-8 Arbeitstage

Galerie

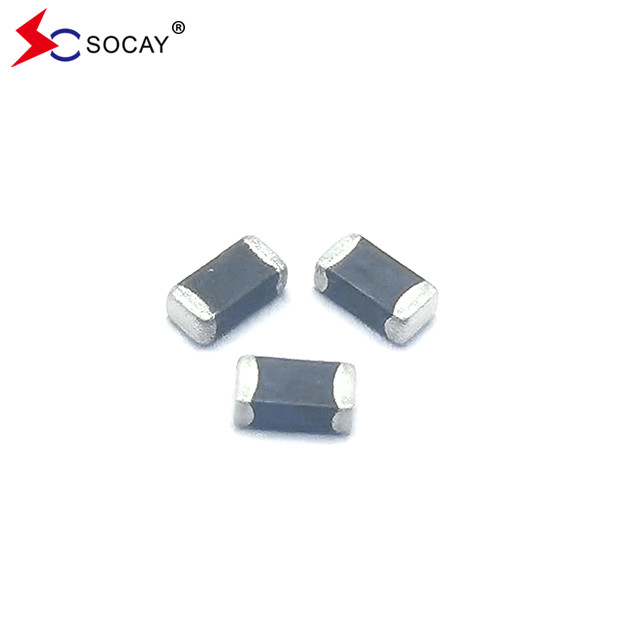

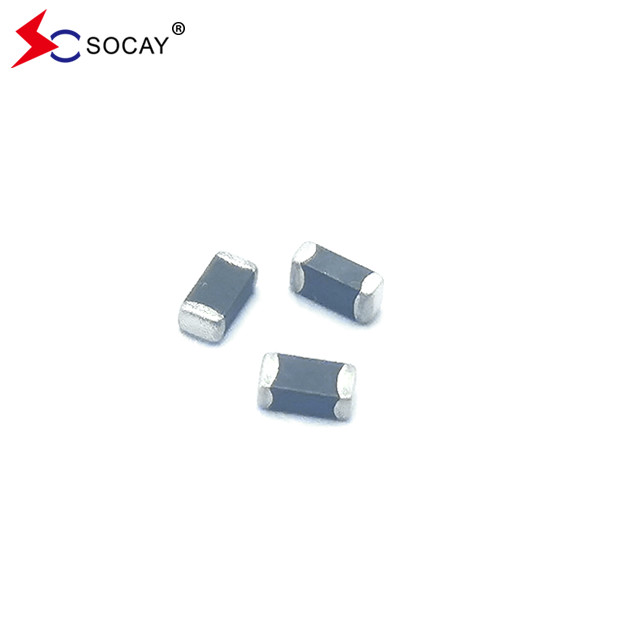

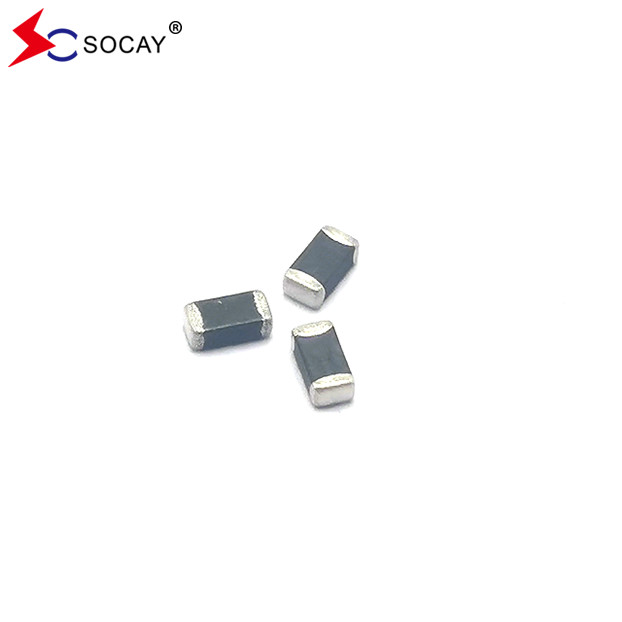

1206 Mehrschicht-Chip-Varistor SV1206N220G0A für Motherboard-Notebook

Produkt-Beschreibung

1206 Mehrschicht-Chip-Varistor SV1206N220G0A Anwendungen für die Mutterplatine, Notebook

Mehrschicht-Chip-VaristorDatenblatt:SV1206N220G0A_v209.1.pdf

Beschreibung:
Der Multilayer Chip Varistor SV1206N220G0A basiert auf der Multilayer-Fertigungstechnologie.einschließlich der in IEC 61000-4-2 oder anderen für die elektromagnetische Konformität (EMV) verwendeten Normen festgelegten NormenDer SV1206N220G0A wird typischerweise zum Schutz von integrierten Schaltungen und anderen Komponenten auf Leiterplatenebene eingesetzt.

Mehrschicht-Chip-VaristorElektrische Eigenschaften (25±5°C):

Symbol	Mindestwert	Typisch	Höchstbetrag	Einheiten
VRMS	- Ich weiß.	- Ich weiß.	17	V
VDC	- Ich weiß.	- Ich weiß.	22	V
VV	26.4	- Ich weiß.	33	V
VC	- Ich weiß.	- Ich weiß.	72	V
- Ich weiß nicht.	- Ich weiß.	- Ich weiß.	100	Eine
Wmax	- Ich weiß.	- Ich weiß.	0.5	W

VRMS - Maximale Wechselstrombetriebsspannung, die der Varistor aufrechterhalten kann und die einen Leckstrom von 10 μA nicht übersteigt.

VDC - Maximale Gleichspannungsbetriebsspannung, die der Varistor aufrechterhalten und den Leckstrom von 10 μA nicht übersteigen kann.

VV - Spannung über das Gerät bei 1mA Gleichstrom.

Äquivalent zu VB Abbruchspannung.

VC - Maximaler Spitzenstrom über den Varistor mit einer Wellenform von 8/20μs und einem Impulsstrom von 5A.

Imax - Höchstspitzenstrom, der ohne Ausfall des Geräts mit einer Wellenform von 8/20 μs aufgetragen werden kann.

Wmax - Höchstenergie, die mit der Wellenform von 10/1000μs ohne Ausfall der Vorrichtung abgeworfen werden kann.

Mehrschicht-Chip-VaristorEigenschaften:

Rechteck, Serialisierung von Größen für hybride integrierte Schaltkreise oder Oberflächenbauteile von gedruckten Schaltkreisen
Es gibt viele Seitenelektroden-Lead-out-Material, besonders geeignet für die Oberflächenmontage-Technologie für Schweißbarkeit und Widerstand gegen Lötwärme der strengen Anforderungen
Schnelle Reaktion (< 1ns)
Niedrige Leckage-Strom, niedrige Spannung
geeignet für Rückfluss, Wellenlöten und Heißlufthandlöten

Mehrschicht-Chip-VaristorAnwendungen:

Anwendungen für Motherboard, Notebook, Mobiltelefon, PDA, Handheld-Gerät, DSC, DV, Scanner und Set-Top Box... usw.
Geeignet für Druckknopf, Stromleitung und Niedrigfrequenz-Einzelleitungs-Überspannungsschutz.

Mehrschicht-Chip-Varistor Bau und Abmessungen:
1206 Mehrschicht-Chip-Varistor SV1206N220G0A für Motherboard-Notebook 0

Größe EIA (EIAJ)	Länge (L)		Breite (W)		Stärke (T)
	Zentimeter	Millimeter	Zentimeter	Millimeter	Zentimeter	Millimeter
1206 (3216)	0.126 ± 0.012	3.20 ± 0.30	0.063 ± 0.012	1.60 ± 0.30	0.071 Max.	1.80 Max

Mehrschicht-Chip-Varistor IR-Lötung:

Eine schnelle Erwärmung, eine teilweise Erwärmung oder eine schnelle Abkühlung können leicht zu einem Defekt des Bauteils führen.Das IR-Lötwerk hat die höchsten Erträge aufgrund der kontrollierten Heizgeschwindigkeiten und der Liquidus-Zeiten des Lötens- Stellen Sie sicher, dass das Element nicht einem thermischen Gradient unterworfen wird, der steiler als 4 Grad pro Sekunde ist.Vorwärmung bis zu 100 Grad der Spitzentemperatur des Löters ist unerlässlich, um den thermischen Schock zu minimieren.

Lötempfehlungen:

Vorwärmen
- Die Temperaturanstiegsgeschwindigkeit wird auf 2 bis 4 °C/s geschätzt.
- Die geeignete Vorwärmzeit beträgt 60 bis 120 Sekunden.
Heizung
- Vorsicht bei plötzlichem Temperaturanstieg, da dies die Schweißfähigkeit verschlechtern kann.
- Die Perltemperatur wird im Bereich von 215 °C bis 225 °C eingestellt.
Kühlung
- Vorsicht beim langsamen Abkühlen, da dadurch die Position des Bauteils verschoben werden kann.

Mehrschicht-Chip-Varistor Umwelt&Zuverlässigkeitsprüfung:

Eigenschaften	Prüfmethode und Beschreibung
Speicherung bei hoher Temperatur	Die Probe wird 1000±2 Stunden lang in einem Thermostatbad ohne Belastung 125±2 °C ausgesetzt und dann 1 bis 2 Stunden lang bei Raumtemperatur und Luftfeuchtigkeit gelagert.Die Änderung der Varistorspannung muss innerhalb von 10% liegen..
Temperaturzyklus	Der Temperaturzyklus der angegebenen Temperatur wird fünfmal wiederholt und anschließend für eine bis zwei Stunden bei Raumtemperatur und Luftfeuchtigkeit gelagert.Die Änderung der Varistorspannung muss innerhalb von 10% liegen und mechanische Beschädigungen müssen untersucht werden..	Schritt	Temperatur	Dauer
		1	-40 ± 3 °C	30min±3
		2	Raumtemperatur	1 bis 2 Stunden
		3	125 ± 2 °C	30min±3
		4	Raumtemperatur	1 bis 2 Stunden
Hochtemperaturbelastung	Nach einem kontinuierlichen Einsatz der höchstzulässigen Spannung bei 85°C für 1000 Stunden ist die Probe ein oder mehrere Stunden bei Raumtemperatur und Luftfeuchtigkeit aufzubewahren.die Änderung der Varistorspannung muss innerhalb von 10% liegen,.
Feuchteheizlast/ Luftfeuchtigkeit	Die Probe sollte einer Umgebung von 40°C,90 bis 95% RH und der maximal zulässigen Spannung für 1000 Stunden ausgesetzt und dann eine oder zwei Stunden lang bei Raumtemperatur und Luftfeuchtigkeit gelagert werden.Die Änderung der Varistorspannung muss innerhalb von 10% liegen..
Lagerung bei niedrigen Temperaturen	Die Probe sollte 1000 Stunden lang ohne Last bei -40°C gelagert und anschließend zwei Stunden lang bei Raumtemperatur gelagert werden.

Anzahl der Erzeugnisse in der Verpackung:

SIZE EIA(Die Europäische Kommission

1206

(3216)

Standardverpackungsmenge (PCS/Rolle)

3,000

1206 Mehrschicht-Chip-Varistor SV1206N220G0A für Motherboard-Notebook 2

Größe und Tag:
