Name: SMD Spark Gap Protectors SPG 1000A 100M/50V SOCAY SCB-141N-SMD
Brand: SOCAY
SKU: SCB-141N-SMD
Rating: 4.5 (164 reviews)

Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat

Eigenschaften

Technische Daten

Artikel: Spark Gap Schutzmittel

Packungsgröße: SMD

GEGEN: 140 ((119~221) V

IR/DC: 100M/50V

c: 1.0pF

8/20 μS: 1000A

Überspannungslebensprüfung: 10KV / 150A, > 200T

Hervorheben:

Spark Gap Protectors SPG

SMD-Spark-Gap-Schützer

Grundinformation

Herkunftsort: Shenzhen, Guangdong, China

Markenname: SOCAY

Zertifizierung: REACH,RoHS,ISO

Modellnummer: SCB-141N-SMD

Dokument: Produktbroschüre PDF

Zahlung und Versand AGB

Lieferzeit: 5-8 Arbeitstage

Galerie

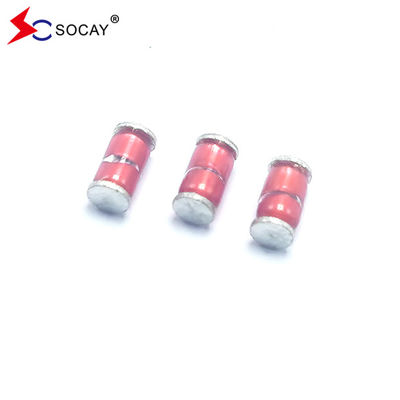

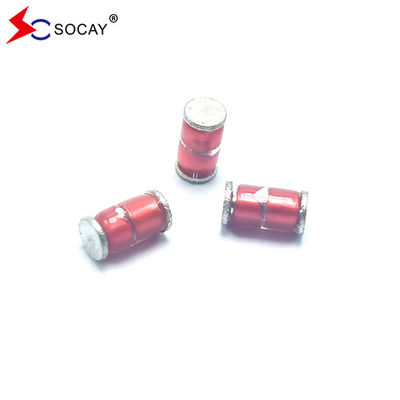

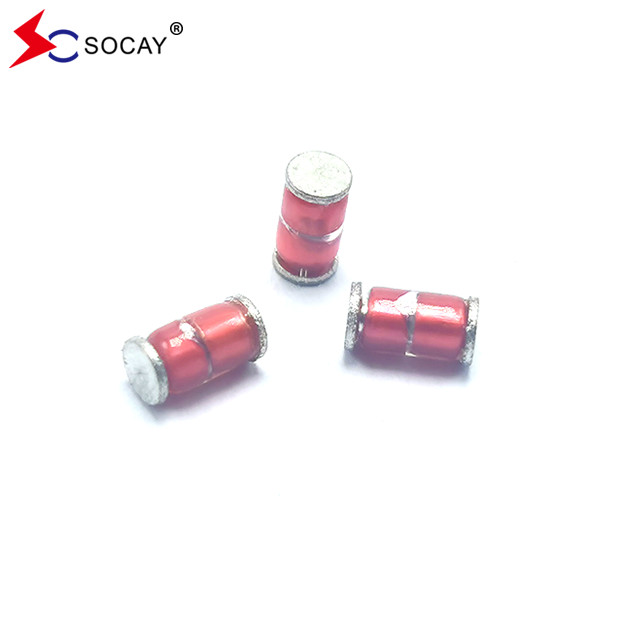

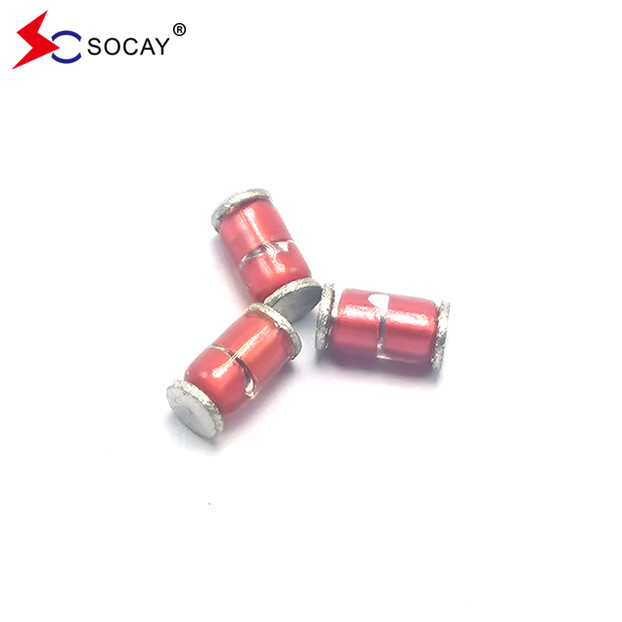

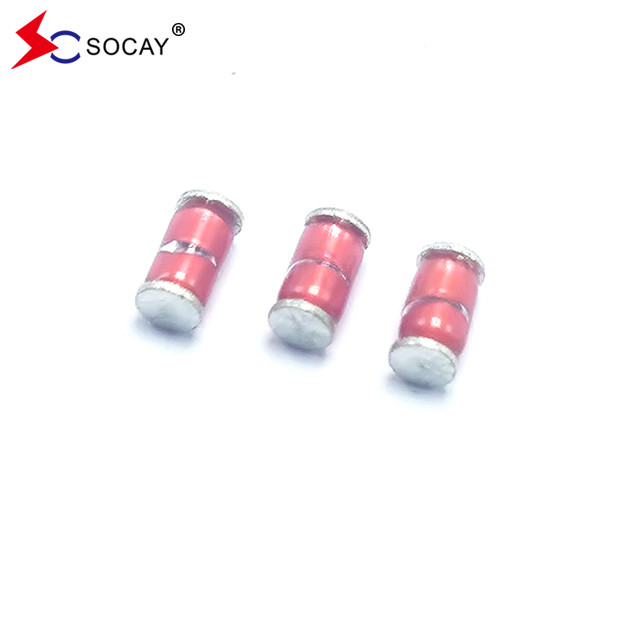

SMD Spark Gap Protectors SPG 1000A 100M/50V SOCAY SCB-141N-SMD

Produkt-Beschreibung

SOCAY SCB-141N-SMD SMD Funkenschutz (SPG) 1000A @8/20μS IR/DC 100M/50V

Datenblatt:SCB-SMD_v2204.1.pdf

TeilZahl	Gleichspannung Spark-over Spannung Vs(V	Mindestwert Isolierung Widerstand IR (OHM) / Gleichspannung	Höchstbetrag Kapazität 1KHZ-6Vmax C (pF)	AufschwungCVerzögerung Kapazität 8/20 μS	Überschwemmung Prüfung
SCB-141N-SMD	140 ((98~182)	100M / 50V	1.0	1000 A	10KV / 150A, > 200T
SCB-181N-SMD	180 ((126~234)	100M / 50V	1.0	1000 A	10KV / 150A, > 200T
SCB-201M-SMD	200 ((160 ~ 240)	100M /100V	1.0	1000 A	10KV / 150A, > 200T
SCB-301M-SMD	300 ((240~360)	100M /100V	1.0	1000 A	10KV / 150A, > 200T
SCB-401M-SMD	400 ((320~480)	100M / 250V	1.0	1000 A	10KV / 150A, > 200T
SCB-501M-SMD	500 ((400~600)	100M / 250V	1.0	1000 A	10KV / 150A, > 200T

SMD Spark Gap Protectors SPG 1000A 100M/50V SOCAY SCB-141N-SMD 0

I.Auswahlmethode/Name des Modells

1"Um die Betriebsspannung, das Produkt, den Anwendungsanschluss und das Schutzniveau des Kunden zu kennen.
2"Minimal DC-Ausfallspannung > 1,2fache der normalen DC-Betriebsspannung.
3"Wählen Sie die Verpackung, Größe und Durchflussrate des Geräts entsprechend der Anwendungsstelle und dem Schutzniveau aus.

Anwendungen:

Alle Arten von Energieprodukten, Isolatoren, Wechselrichter, medizinische Ausrüstung, 485 Konverter, Kommunikationsprodukte, Sicherheitsprodukte.

Artikel 2	Prüfmethode	Standards
Gleichspannung	Die Startentladungsspannung (Vs) wird gemessen, indem die angewandte Gleichspannung allmählich erhöht wird. Der Prüfstrom beträgt maximal 0,5 mA. Die Gleichspannung steigt innerhalb von 100 V/s ((Vs<1000 V) oder 500 V/s ((Vs≥1000 V).	Wechselkurs, innerhalb von ± 30% Isolationswiderstand und Kapazität, die Nennbeschreibung erfüllt.
Widerstand gegen Isolierung	Messen Sie den Isolationswiderstand über das Endgerät bei regulärer Spannung, aber die Prüfspannung übersteigt nicht die Gleichspannung.
Kapazität	Die elektrostatische Kapazität wird gemessen, indem zwischen den Endgeräten eine Spannung von weniger als 6 V (bei 1 KHz) angewendet wird.
Statisches Leben	10KV mit 1500pf Kondensator wird durch einen 2KΩ-Widerstand 200 Mal in einem Intervall von 10 Sekunden entladen.	△Vs/Vs≤30% Die Eigenschaften anderer Gegenstände müssen dem angegebenen Wert entsprechen.
Überspannungstrom Kapazität	1.2/50μs & 8/20μs, 1000A, elektrisch mit einem Widerstand (1~2 Ω) verbunden, ±5 Mal, jeweils in einem Zeitintervall von 60 Sekunden. Anschließend ist das äußere Erscheinungsbild optisch zu untersuchen.	Kein Riss und kein Versagen
Kaltwiderstand	Messung nach -40°C/1000 HRS und Normaltemperatur/2 HRS.	Die Eigenschaften entsprechen den Nennvorgaben.
Wärmebeständigkeit	Messung nach 125°C /1000 HRS und Normaltemperatur/2 HRS.
Feuchtigkeitsbeständigkeit	Messung nach Luftfeuchtigkeit 90~95°C ((45°C)) /1000 HRS und Normaltemperatur/2 HRS.
Temperaturzyklus	10-fache Wiederholung des Zyklus -40°C /30min →normal, Temperatur/2 min →125°C/30min, Messung nach normaler Temperatur/2 HRS.
Fähigkeit zum Löten	Der Fluss wird aufgetragen und 3 Sekunden lang in geschmolzenes Lötwerk bei 230 ± 5 °C bis zu einem Punkt 1,5 mm vom Körper entfernt eingetaucht.	Bleitraht ist gleichmäßig mit Löten bedeckt
Lötwärme	Messung, nachdem der Bleitrahmen bis zu einem Punkt von 1,5 mm vom Körper in 260 ± 5 °C-Lötmittel für 10 Sekunden eingetaucht wurde	Gemäß der Nennspezifikation
Zugkraft	0,5 kg Belastung für 10 Sekunden	Blei darf nicht herausgezogen werden.
Flexuralstärke	Bieg den Bleitrahmen an einem Punkt von 2 mm vom Körper unter 0,25 Last und zurück an seinen ursprünglichen Punkt.	Blei darf nicht herausgezogen werden.

SMD Spark Gap Protectors SPG 1000A 100M/50V SOCAY SCB-141N-SMD 1

Zu den Hauptprodukten von SOCAY gehören eine vollständige Palette von keramischen Gasentladungsrohren (GDT), transienten Unterdrückungsdioden (TVS-Dioden), ESD-Suppressoren, Thyristor-Surge-Suppressoren (TSS),Spark Gap Protectors (SPG), Varistoren (MOV), Chip-Varistoren (MLV), PTC-Wiedersetzbare Sicherungen, Negativtemperaturkoeffizienten-Thermistoren (NTC-Thermistoren), Chip-Bead, Schottky-Dioden, Zener-Dioden usw.Von der Schaltkreislaufkonstruktion bis zur Produktprüfung (und Erstellung von Prüfberichten)Mit hervorragender Qualität und Service hat SOCAY große Anerkennung von Kunden und Respekt von der Industrie gewonnen.
