Name: SCBE-141N Achs-Blei-Glas-Entladungsschlauch SPG 140 VS Funkenöffnungshalter
Brand: SOCAY
SKU: SCBE-141N
Rating: 4.8 (153 reviews)

Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat

Eigenschaften

Technische Daten

Produktbezeichnung: Spark Gap Protectors (SPG)

Packungsart: Achsverbindung

GEGEN: 140 ((98~182) V

IR/DC: 100M/50V

c: 1.0pF

8/20 μS: 1000A

Überspannungslebensprüfung: 10KV / 150A, > 200T

Hervorheben:

Glasentladungsrohr 140 VS

Achsige Entladungsglasröhre aus Blei

Aktiver Blei-Zündschlusshalter

Grundinformation

Herkunftsort: Shenzhen, Guangdong, China

Markenname: SOCAY

Zertifizierung: REACH,RoHS,ISO

Modellnummer: SCBE-141N

Dokument: Produktbroschüre PDF

Zahlung und Versand AGB

Verpackung Informationen: AMMO-Verpackungsmasse

Lieferzeit: 5-8 Arbeitstage

Galerie

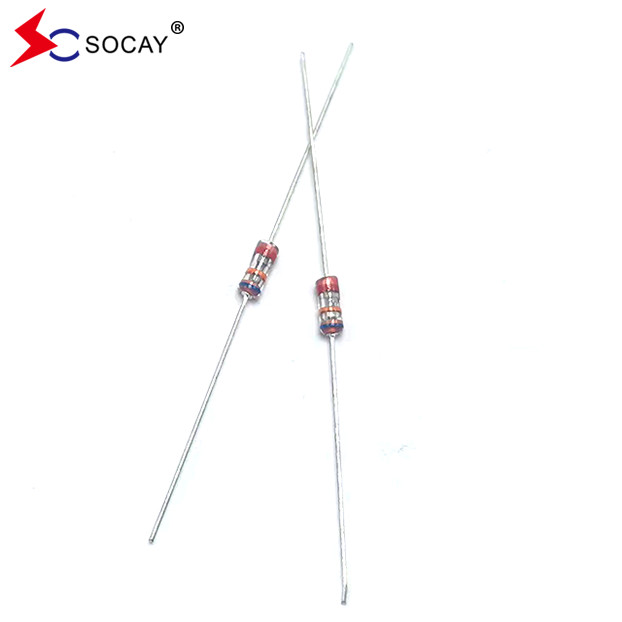

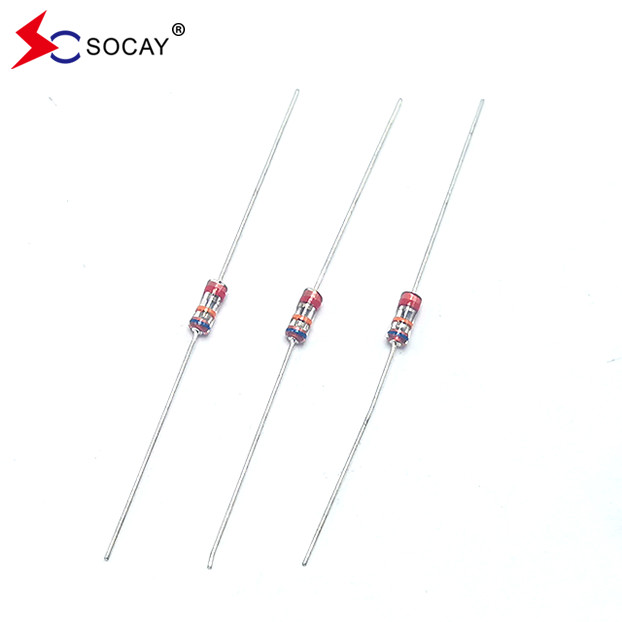

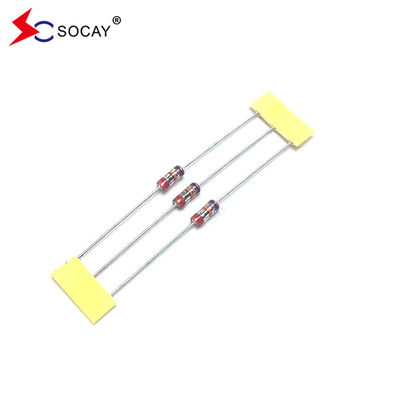

SCBE-141N Achs-Blei-Glas-Entladungsschlauch SPG 140 VS Funkenöffnungshalter

Produkt-Beschreibung

SOCAY SCBE-Serie Glasentladungsschlauch SCBE-141N SPG 140VS Niedrige Elektrodenkapazität (≤1,0 pF)

Datenblatt:SCBE_v2204.1.pdf

TeilZahl	Gleichspannung Spark-over Spannung Vs(V	Mindestwert Isolierung Widerstand IR (OHM) / Gleichspannung	Höchstbetrag Kapazität 1KHZ-6Vmax C (pF)	AufschwungCVerzögerung Kapazität 8/20 μS	Überschwemmung Prüfung
SCBE-141N	140 ((98~182)	100M / 50V	1.0	1000 A	10KV / 150A, > 200T
SCBE-201M	200 ((160 ~ 240)	100M /100V	1.0	1000 A	10KV / 150A, > 200T
SCBE-251M	250 ((200~300)	100M /100V	1.0	1000 A	10KV / 150A, > 200T
SCBE-301M	300 ((240~360)	100M /100V	1.0	1000 A	10KV / 150A, > 200T
SCBE-401M	400 ((320~480)	100M / 250V	1.0	1000 A	10KV / 150A, > 200T
SCBE-501M	500 ((400~600)	100M / 250V	1.0	1000 A	10KV / 150A, > 200T
SCBE-601M	600 ((480 ~ 720)	100M / 250V	1.0	1000 A	10KV / 150A, > 200T
SCBE-102M	1000 ((800~1200)	100M / 500V	1.0	1000 A	10KV / 150A, > 200T
SCBE-122M	1200 ((960~1440)	100M / 500V	1.0	1000 A	10KV / 150A, > 200T

SCBE-141N Achs-Blei-Glas-Entladungsschlauch SPG 140 VS Funkenöffnungshalter 0

Eigenschaften:

u Ungefähr Null Leckstrom vor der Spannung der Spannung

u Weniger Zerfall im eingeschalteten/ausgeschalteten Zustand

u Hohe Fähigkeit, wiederholten Blitzschlägen standzuhalten.

u Niedrige Elektrodenkapazität (≤1,0 pF) und hohe Isolierung (≥100MΩ).

Sie sind RoHS-konform.

u Bilateral symmetrisch.

u Temperatur, Luftfeuchtigkeit und Licht unempfindlich.

u Betriebstemperatur: -45 °C bis +125 °C

u Lagertemperatur: -45 °C bis +125 °C

u Erfüllt MSL-Level 1 pro J-STD-020

Anwendungen:

u Stromversorgung

u Motorfunken beseitigen

u Relais-Schaltanlage Funkenabsorber

u Impulsschutz der Datenleitung

u Elektronische Geräte, die UL497A und UL497B-Konformität erfordern

u Telefon/Fax/Modem

u Hochfrequenzsignal-Sender/Empfänger

u Satellitenantenne

u Funkverstärker

u Alarmsysteme

u Kathodenstrahlröhren in Bildschirmen/Fernsehern

TeilZahl	Farbcode1	Farbcode2	Farbcode3
SCBE-141N	Braun	Rot	Weiß
SCBE-201M	Rot	Orangen	Blau
SCBE-251M	Rot	Orangen	Grün
SCBE-301M	Orangen	Rot	Weiß
SCBE-401M	Gelb	Schwarz	Braun
SCBE-501M	Grün	Gelb	Orangen
SCBE-601M	Blau	Rot	Gelb
SCBE-102M	Schwarz	Orangen	Rot
SCBE-122M	Schwarz	Rot	Orangen

Handlöten
Schweißschweiß: 350 ± 5 °C
Erwärmungszeit: maximal 3 Sekunden.

Allgemeine Aufmerksamkeit beim Lötwerk

Hohe Löttemperaturen und lange Lötzeiten können zum Auslaugen der Endung, zu einer Verringerung der Haftfestigkeit und zu einer Änderung der Eigenschaften führen.
Bei dem Lötverfahren sind die oben genannten Lötkurven zu beachten, wobei die Exposition gegenüber Temperaturen von mehr als 200 °C jedoch unter 50 Sekunden zu halten ist.
Bitte verwenden Sie einen leichten Fluss (mit weniger als 0,2 wt% CI).Sie müssen sorgfältig waschen, um alle Rückstände von der Unterseite der Komponenten zu entfernen, die den Widerstand beeinträchtigen könnten..

Reinigung
Bei der Verwendung von Ultraschallreinigung kann das Brett bei zu hoher Ausgangsleistung resonieren, da diese Vibration zu Rissen oder einer Verringerung der Haftung des Endes führen kann.Wir empfehlen Ihnen, die folgenden Bedingungen anzuwenden::
Frequenz: maximal 40 kHz.
Ausgangsleistung: 20 W/Liter
Reinigungszeit: maximal 5 Minuten.

SCBE-141N Achs-Blei-Glas-Entladungsschlauch SPG 140 VS Funkenöffnungshalter 1

Größe und Tag:
