Name: SCB-141N Glasentladungsschlauch Axial Lead 1.0pF 1000A geeignet für Stromversorgungen
Brand: SOCAY
SKU: SCB-141N
Rating: 5 (183 reviews)

Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat

Eigenschaften

Technische Daten

Produktbezeichnung: Spark Gap Protectors (SPG)

Packungsart: Achsverbindung

GEGEN: 140 ((119~221) V

IR/DC: 100M/50V

c: 1.0pF

8/20 μS: 1000A

Überspannungslebensprüfung: 10KV / 150A, > 200T

Hervorheben:

Glasentladungsschlauch

Glasentladungsschlauch 1

Grundinformation

Herkunftsort: Shenzhen, Guangdong, China

Markenname: SOCAY

Zertifizierung: REACH,RoHS,ISO

Modellnummer: SCB-141N

Dokument: Produktbroschüre PDF

Zahlung und Versand AGB

Verpackung Informationen: AMMO-Verpackungsmasse

Lieferzeit: 5-8 Arbeitstage

Galerie

SCB-141N Glasentladungsschlauch Axial Lead 1.0pF 1000A geeignet für Stromversorgungen

Produkt-Beschreibung

Akzielle Bleiglasentladungsschlauch SCB-141N Vs 140 ((119~221) V 1.0pF @8/20μS 1000A Geeignet für Stromversorgungen

Datenblatt:SCB_v2204.1.pdf

TeilZahl	Gleichspannung Spark-over Spannung Vs(V	Mindestwert Isolierung Widerstand IR (OHM) / Gleichspannung	Höchstbetrag Kapazität 1KHZ-6Vmax C (pF)	AufschwungCVerzögerung Kapazität 8/20 μS	Überschwemmung Prüfung
SCB-141N	140 ((126~210)	100M / 50V	1.0	1000 A	10KV / 150A, > 200T
SCB-181N	180 ((126~234)	100M / 50V	1.0	1000 A	10KV / 150A, > 200T
SCB-201M	200 ((160 ~ 240)	100M /100V	1.0	1000 A	10KV / 150A, > 200T
SCB-301M	300 ((240~360)	100M /100V	1.0	1000 A	10KV / 150A, > 200T
SCB-401M	400 ((320~480)	100M / 250V	1.0	1000 A	10KV / 150A, > 200T
SCB-501M	500 ((400~600)	100M / 250V	1.0	1000 A	10KV / 150A, > 200T
SCB-601M	600 ((480 ~ 720)	100M / 250V	1.0	1000 A	10KV / 150A, > 200T
SCB-701M	700 ((560~840)	100M / 250V	1.0	1000 A	10KV / 150A, > 200T
SCB-102M	1000 ((800~1200)	100M / 500V	1.0	1000 A	10KV / 150A, > 200T
SCB-122M	1200 ((960~1440)	100M / 500V	1.0	1000 A	10KV / 150A, > 200T
SCB-152M	1500 ((1200~1800)	100M / 500V	1.0	1000 A	10KV / 150A, > 200T

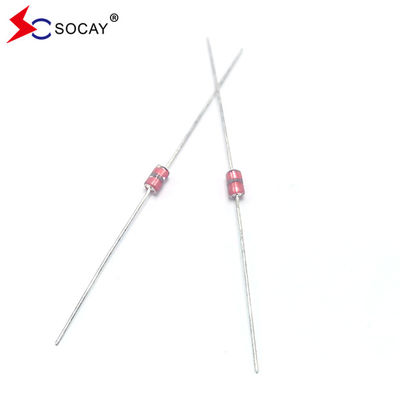

SCB-141N Glasentladungsschlauch Axial Lead 1.0pF 1000A geeignet für Stromversorgungen 0

Eigenschaften:

u Ungefähr Null Leckstrom vor der Spannung der Spannung

u Weniger Zerfall im eingeschalteten/ausgeschalteten Zustand

u Hohe Fähigkeit, wiederholten Blitzschlägen standzuhalten.

u Niedrige Elektrodenkapazität (≤1,0 pF) und hohe Isolierung (≥100MΩ).

Sie sind RoHS-konform.

u Bilateral symmetrisch.

u Temperatur, Luftfeuchtigkeit und Licht unempfindlich.

u Betriebstemperatur: -45 °C bis +125 °C

u Lagertemperatur: -45°C bis +125°C

u Erfüllt MSL-Level 1 pro J-STD-020

Anwendungen:

u Stromversorgung

u Motorfunken beseitigen

u Relais-Schaltanlage Funkenabsorber

u Impulsschutz der Datenleitung

u Elektronische Geräte, die UL497A und UL497B-Konformität erfordern

u Telefon/Fax/Modem

u Hochfrequenzsignal-Sender/Empfänger

u Satellitenantenne

u Funkverstärker

u Alarmsysteme

u Kathodenstrahlröhren in Bildschirmen/Fernsehern

TeilZahl	Farbcode1	Farbcode2	Farbcode3
SCB-141N	Schwarz	Gelb	-
SCB-181N	Grau	-	-
SCB-201M	Rot	-	-
SCB-301M	Orangen	-	-
SCB-401M	Gelb	-	-
SCB-501M	Grün	-	-
SCB-601M	Blau	-	-
SCB-701M	Weiß	-	-
SCB-102M	Schwarz	-	-
SCB-122M	Schwarz	Rot	Rot
SCB-152M	Schwarz	Grün	Rot

Artikel 2	Prüfmethode	Standards
Gleichspannung	Die Startentladungsspannung (Vs) wird gemessen, indem die angewandte Gleichspannung allmählich erhöht wird. Der Prüfstrom beträgt maximal 0,5 mA. Die Gleichspannung steigt innerhalb von 100 V/s ((Vs<1000 V) oder 500 V/s ((Vs≥1000 V).	Wechselkurs, innerhalb von ± 30% Isolationswiderstand und Kapazität, die Nennbeschreibung erfüllt.
Widerstand gegen Isolierung	Messen Sie den Isolationswiderstand über das Endgerät bei regulärer Spannung, aber die Prüfspannung übersteigt nicht die Gleichspannung.
Kapazität	Die elektrostatische Kapazität wird gemessen, indem zwischen den Endgeräten eine Spannung von weniger als 6 V (bei 1 KHz) angewendet wird.
Statisches Leben	10KV mit 1500pf Kondensator wird durch einen 2KΩ-Widerstand 200 Mal in einem Intervall von 10 Sekunden entladen.	△Vs/Vs≤30% Die Eigenschaften anderer Gegenstände müssen dem angegebenen Wert entsprechen.
Überspannungstrom Kapazität	1.2/50μs & 8/20μs, 1000A, elektrisch mit einem Widerstand (1~2 Ω) verbunden, ±5 Mal, jeweils in einem Zeitintervall von 60 Sekunden. Anschließend ist das äußere Erscheinungsbild optisch zu untersuchen.	Kein Riss und kein Versagen
Kaltwiderstand	Messung nach -40°C/1000 HRS und Normaltemperatur/2 HRS.	Die Eigenschaften entsprechen den Nennvorgaben.
Wärmebeständigkeit	Messung nach 125°C /1000 HRS und Normaltemperatur/2 HRS.
Feuchtigkeitsbeständigkeit	Messung nach Luftfeuchtigkeit 90~95°C ((45°C)) /1000 HRS und Normaltemperatur/2 HRS.
Temperaturzyklus	10-fache Wiederholung des Zyklus -40°C /30min →normal, Temperatur/2 min →125°C/30min, Messung nach normaler Temperatur/2 HRS.
Fähigkeit zum Löten	Der Fluss wird aufgetragen und 3 Sekunden lang in geschmolzenes Lötwerk bei 230 ± 5 °C bis zu einem Punkt 1,5 mm vom Körper entfernt eingetaucht.	Bleitraht ist gleichmäßig mit Löten bedeckt
Lötwärme	Messung, nachdem der Bleitrahmen bis zu einem Punkt von 1,5 mm vom Körper in 260 ± 5 °C-Lötmittel für 10 Sekunden eingetaucht wurde	Gemäß der Nennspezifikation
Zugkraft	0,5 kg Belastung für 10 Sekunden	Blei darf nicht herausgezogen werden.
Flexuralstärke	Bieg den Bleitrahmen an einem Punkt von 2 mm vom Körper unter 0,25 Last und zurück an seinen ursprünglichen Punkt.	Blei darf nicht herausgezogen werden.

Gleichspannung	Die Startentladungsspannung (Vs) wird gemessen, indem die angewandte Gleichspannung allmählich erhöht wird. Der Prüfstrom beträgt maximal 0,5 mA. Die Gleichspannung steigt innerhalb von 100 V/s ((Vs<1000 V) oder 500 V/s ((Vs≥1000 V).	Wechselkurs, innerhalb von ± 30% Isolationswiderstand und Kapazität, die Nennbeschreibung erfüllt.
Widerstand gegen Isolierung	Messen Sie den Isolationswiderstand über das Endgerät bei regulärer Spannung, aber die Prüfspannung übersteigt nicht die Gleichspannung.
Kapazität	Die elektrostatische Kapazität wird gemessen, indem zwischen den Endgeräten eine Spannung von weniger als 6 V (bei 1 KHz) angewendet wird.
Statisches Leben	10KV mit 1500pf Kondensator wird durch einen 2KΩ-Widerstand 200 Mal in einem Intervall von 10 Sekunden entladen.	△Vs/Vs≤30% Die Eigenschaften anderer Gegenstände müssen dem angegebenen Wert entsprechen.
Überspannungstrom Kapazität	1.2/50μs & 8/20μs, 1000A, elektrisch mit einem Widerstand (1~2 Ω) verbunden, ±5 Mal, jeweils in einem Zeitintervall von 60 Sekunden. Anschließend ist das äußere Erscheinungsbild optisch zu untersuchen.	Kein Riss und kein Versagen
Kaltwiderstand	Messung nach -40°C/1000 HRS und Normaltemperatur/2 HRS.	Die Eigenschaften entsprechen den Nennvorgaben.
Wärmebeständigkeit	Messung nach 125°C /1000 HRS und Normaltemperatur/2 HRS.
Feuchtigkeitsbeständigkeit	Messung nach Luftfeuchtigkeit 90~95°C ((45°C)) /1000 HRS und Normaltemperatur/2 HRS.
Temperaturzyklus	10-fache Wiederholung des Zyklus -40°C /30min →normal, Temperatur/2 min →125°C/30min, Messung nach normaler Temperatur/2 HRS.
Fähigkeit zum Löten	Der Fluss wird aufgetragen und 3 Sekunden lang in geschmolzenes Lötwerk bei 230 ± 5 °C bis zu einem Punkt 1,5 mm vom Körper entfernt eingetaucht.	Bleitraht ist gleichmäßig mit Löten bedeckt
Lötwärme	Messung, nachdem der Bleitrahmen bis zu einem Punkt von 1,5 mm vom Körper in 260 ± 5 °C-Lötmittel für 10 Sekunden eingetaucht wurde	Gemäß der Nennspezifikation
Zugkraft	0,5 kg Belastung für 10 Sekunden	Blei darf nicht herausgezogen werden.
Flexuralstärke	Bieg den Bleitrahmen an einem Punkt von 2 mm vom Körper unter 0,25 Last und zurück an seinen ursprünglichen Punkt.	Blei darf nicht herausgezogen werden.

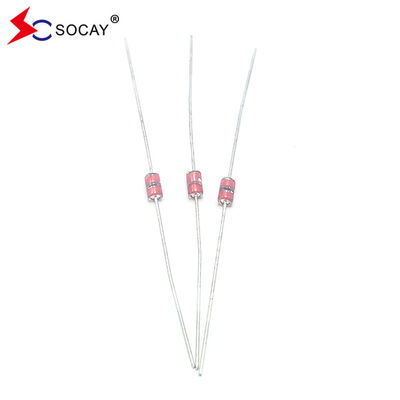

SCB-141N Glasentladungsschlauch Axial Lead 1.0pF 1000A geeignet für Stromversorgungen 1

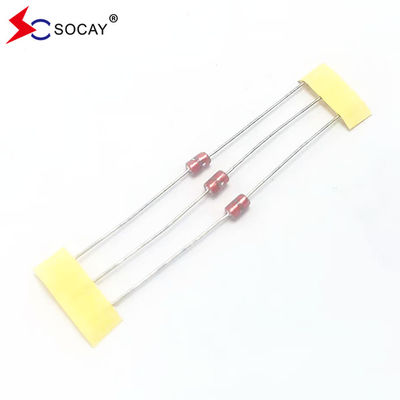

SCB-141N Glasentladungsschlauch Axial Lead 1.0pF 1000A geeignet für Stromversorgungen 2

Größe und Tag:
