Schutzmöglichkeiten für die Verringerung der Spannung durch Schleuderschutz (SPG)
Datenblatt:SCA_v2204.1.pdf
Beschreibung

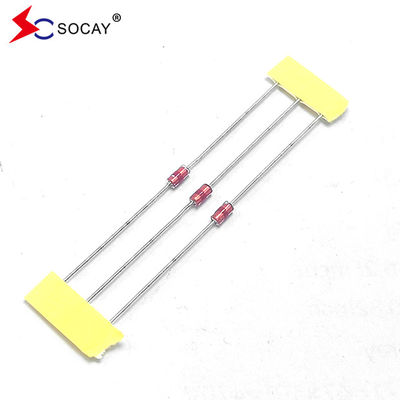

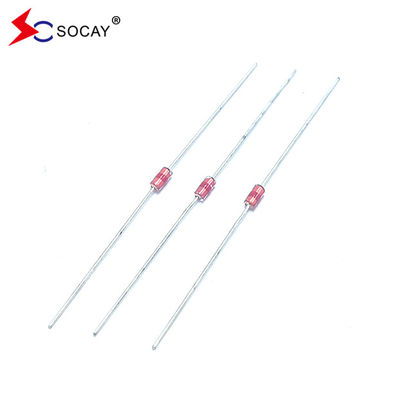

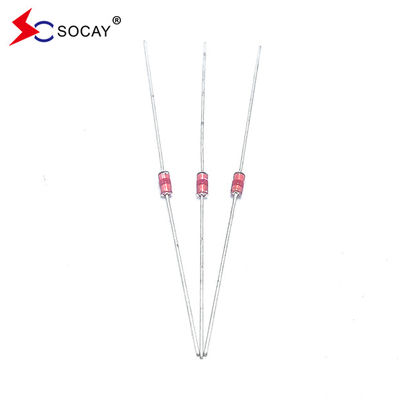

SPG wie Gasentladungsrohr, seine Verwendung von Glasverpackung, seine Hauptmerkmale sind: kleines Volumen, kleine Elektrodenkapazität, hohe Isolationsbeständigkeit, Ausfallspannungsbereich,langsame Reaktionsgeschwindigkeit (hohe Restspannung).
| TeilZahl |
Gleichspannung Spark-over
Spannung
Vs(V
|
Mindestwert
Isolierung
Widerstand
IR (OHM) / Gleichspannung
|
Höchstbetrag
Kapazität
1KHZ-6Vmax
C (pF)
|
AufschwungCVerzögerung
Kapazität
8/20 μS
|
Überschwemmung Prüfung |
| SCA-141N |
140 ((98~182) |
100M / 50V |
1.0 |
500A |
10KV / 100A, > 200T |
| SCA-201M |
200 ((160 ~ 240) |
100M /100V |
1.0 |
500A |
10KV / 100A, > 200T |
| SCA-301M |
300 ((240~360) |
100M /100V |
1.0 |
500A |
10KV / 100A, > 200T |
| SCA-401M |
400 ((320~480) |
100M / 250V |
1.0 |
500A |
10KV / 100A, > 200T |
| SCA-501M |
500 ((400~600) |
100M / 250V |
1.0 |
500A |
10KV / 100A, > 200T |
| SCA-601M |
600 ((480 ~ 720) |
100M / 250V |
1.0 |
500A |
10KV / 100A, > 200T |
| SCA-102M |
1000 ((800~1200) |
100M / 500V |
1.0 |
500A |
10KV / 100A, > 200T |
Eigenschaften:
|
u Ungefähr Null Leckstrom vor der Spannung der Spannung
u Weniger Zerfall im eingeschalteten/ausgeschalteten Zustand
u Hohe Fähigkeit, wiederholten Blitzschlägen standzuhalten.
u Niedrige Elektrodenkapazität (≤1,0 pF) und hohe Isolierung (≥100MΩ).
Sie sind RoHS-konform.
u Bilateral symmetrisch.
u Temperatur, Luftfeuchtigkeit und Licht unempfindlich.
u Betriebstemperatur: -45 °C bis +85 °C
u Lagertemperatur: -45°C bis +85°C
u Erfüllt MSL-Level 1 pro J-STD-020
|
Arbeitsprinzip
Parallel auf dem Stromkreis, wenn das Gerät nicht arbeitet, ist der Widerstandswert hoch (GΩ), niedrige äquivalente Kapazität kann als offener Stromkreis betrachtet werden, fast keine Auswirkungen auf den Stromkreis.Wenn ein abnormaler Puls ist, fällt der interne Widerstand sofort nach Erreichen des Betriebsspannungswerts, und der Strom wird sofort freigesetzt.Es kehrt zum hohen Widerstandszustand zurück., und der Stromkreis funktioniert normal.
Anwendungen:
Alle Arten von Energieprodukten,
Isolatoren, Wechselrichter, medizinische Geräte,
485 Konverter, Kommunikationsprodukte,
Sicherheitsprodukte.
| TeilZahl |
Farbcode1 |
Farbcode2 |
Farbcode3 |
| SCA-141N |
Gelb |
Schwarz |
- |
| SCA-201M |
Rot |
- |
- |
| SCA-301M |
Orangen |
- |
- |
| SCA-401M |
Gelb |
- |
- |
| SCA-501M |
Grün |
- |
- |
| SCA-601M |
Blau |
- |
- |
| SCA-102M |
Schwarz |
- |
- |
Handlöten
Schweißschweiß: 350 ± 5 °C
Erwärmungszeit: maximal 3 Sekunden.
