Name: Thyristor P2300SB ESD-Suppressoren DO-214AA Halbleiter zum Überspannungsschutz
Brand: SOCAY
SKU: P2300SB
Rating: 4.6 (177 reviews)

Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat

Eigenschaften

Technische Daten

Produktbezeichnung: Thyristor-Überspannungsunterdrücker (TSS)

Fall: DO-214AA/SMB

VDRM (Min.): 190V

IDRM: 5 μA

Versus @100V/μS (max.): 260V

Ist (max.): 800mA

Bei der Prüfung der Leistungsfähigkeit ist die Leistung zu messen.: 4V

Es (Max.): 2.2A

Ich bin nicht sicher, ob das stimmt.: 150 MA

C0 @1MHz,2V Bias (Typ.): 60 pF

Hervorheben:

Thyristor-ESD-Suppressoren

Überspannungsschutz-ESD-Suppressoren

P2300SB

Grundinformation

Herkunftsort: Shenzhen, Guangdong, China

Markenname: SOCAY

Zertifizierung: REACH,RoHS,ISO

Modellnummer: P2300SB

Dokument: Produktbroschüre PDF

Zahlung und Versand AGB

Verpackung Informationen: Klebeband, in großen Mengen

Lieferzeit: 5-8 Arbeitstage

Galerie

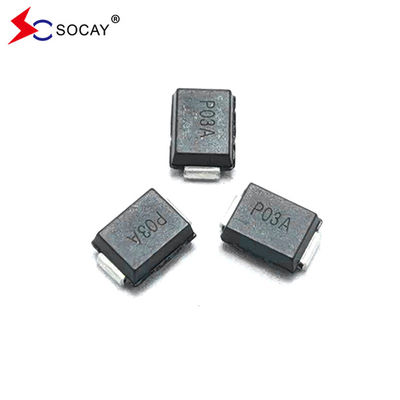

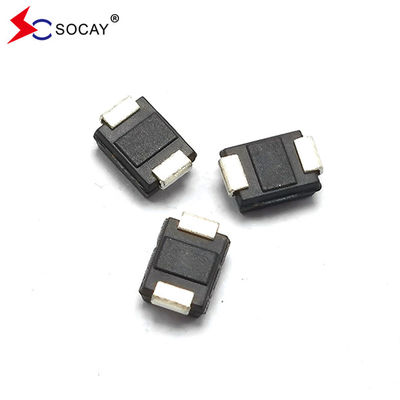

Thyristor P2300SB ESD-Suppressoren DO-214AA Halbleiter zum Überspannungsschutz

Produkt-Beschreibung

Thyristor P2300SB Esd-Suppressoren DO-214AA Halbleiter zum Überspannungsschutz

Datenblatt:PXXX0SB_v2103.1.pdf

Teilnummer	Markierung	V_DRM@ Ich_DRM=5 μA	VS ① @100V/μS	V_T @ Ich_T=2,2A	Ich..._S	Ich..._T	Ich..._H	C0 2 @1MHz, 2V Verzerrung
		VMin.	Vmaximal	Vmaximal	mAmaximal	Einemaximal	mAMin.	pF Typ
P0080SB	P008B	6	25	4	800	2.2	50	80
P0300SB	P03B	25	40	4	800	2.2	50	80
P0640SB	P06B	58	77	4	800	2.2	150	80
P0720SB	P07B	65	88	4	800	2.2	150	75
P0900SB	P09B	75	98	4	800	2.2	150	70
P1100SB	P11B	90	130	4	800	2.2	150	70
P1300SB	P13B	120	160	4	800	2.2	150	65
P1500SB	P15B	140	180	4	800	2.2	150	65
P1800SB	P18B	170	220	4	800	2.2	150	65
P2300SB	P23B	190	260	4	800	2.2	150	60
P2600SB	P26B	220	300	4	800	2.2	150	60
P3100SB	P31B	275	350	4	800	2.2	150	50
P3500SB	P35B	320	400	4	800	2.2	150	50
P4200SB	P42B	400	520	4	800	2.2	150	40
Anmerkungen: 1 V wird bei 100 KV/s gemessen. 2 Die Ausfallkapazität wird in V gemessen._DC=2V, V_RMS=1V, f=1MHz.

Thyristor P2300SB ESD-Suppressoren DO-214AA Halbleiter zum Überspannungsschutz 0

Beschreibung:

Die PXXX0SB-Serie soll Breitbandgeräte wie Modem, Line Card, CPE und DSL vor schädlichen Überspannungstransitanten schützen.Die Serie bietet eine Oberflächenmontierungslösung, die es den Geräten ermöglicht, weltweite Regulierungsstandards zu erfüllen.

Eigenschaften:

u Niedrigspannungsüberschreitung

u Niedrigspannung im Betriebszustand

u Verringert die Überspannungsfähigkeit nicht nach mehrfachen Überspannungsereignissen innerhalb der Grenze

u Fehlschlag bei Kurzschluss, wenn der Überspannungsschub über den Nennwert liegt

u Niedrige Kapazität

Anwendbare globale Normen:

u TIA-968-A

u ITU K.20/21 Erweiterte Ebene

u ITU K.20/21 Grundstufe

u GR 1089 Inter-Gebäude

u IEC 6100-4-5

u YD/T 1082

u YD/T 993

u YD/T 950

Parameter	Definition
Ich..._S	Wechselstrom- maximaler Strom, der für den Wechsel zum eingeschalteten Zustand erforderlich ist
Ich..._DRM	Leckstrom- maximaler Spitzenstrom im Ausfallzustand bei V gemessen_DRM
Ich..._H	Aufbewahrungsstrom- Mindeststrom, der zur Aufrechterhaltung des Zustands erforderlich ist
Ich..._T	Strom im Betriebszustand- maximaler Nennstrom im Betriebszustand
V_S	Schaltspannung- maximale Spannung vor dem Einschalten auf stat
V_DRM	Höchstspannung außer Betrieb- maximale Spannung, die bei ausgeschaltetem Zustand angewendet werden kann
V_T	Anlaufspannung- maximale Spannung bei Nennstrom im eingeschalteten Zustand gemessen
C₀	Leistung außerhalb des Zustands- typische Kapazität, gemessen im ausgeschalteten Zustand

Reihe	2/10 μS¹	8/20 μS¹		10/160 μS¹	10/560 μS¹	10/1000 μS¹	5/310 μS¹	Ich..._TSM 50/60 Hz	Di/dt
	2/10 μS²	1.2/50 μS²		10/160 μS²	10/560 μS²	10/1000 μS²	10/700 μS²
	Eine Minute.	Eine Minute.		Eine Minute.	Eine Minute.	Eine Minute.	EineMin.	Eine Minute.	Ampere/μs max.
B	250	250		150	100	80	100	30	500
Anmerkungen: Stromwellenform in μs Spannungswellenform in μs			- Spitzenimpulsstrom (I)_PP) wiederholt sich und ist für die gesamte Lebensdauer des Produkts garantiert. - Ich..._PPNennwerte für den Temperaturbereich von -40 oC bis +85 oC - Das Gerät muss zunächst bei -40°C < T im thermischen Gleichgewicht sein._J< + 150°C

Hochtemperatur-Spannungsblockade	80% Nennwert VDRM (VAC-Peak) +125°C oder +150°C, Blei-Material Kupferlegierung Hochtemperaturspannung Blockierung 504 oder 1008 Stunden MIL-STD-750 (Methode 1040) JEDEC, JESD22-A-101

Temperaturzyklus	-65°C bis +150°C, 15 min. Aufenthalt, 10 bis 100 Zyklen.

Verzerrte Temperatur und Feuchtigkeit	52 VDC (+85°C) 85% RH, 504 bis 1008 Stunden EIA/ JEDEC, JESD22-A-101
Hochtemperaturspeicher	+150°C 1008 h. MIL-STD-750 (Methode 1031) JEDEC, JESD22-A-101
Lagerung bei niedrigen Temperaturen	-65°C, 1008 Stunden.
Wärmeschock	0°C bis +100°C, 5 Minuten Verweilen, 10 Sekunden Transfer, Wärmeschock 10 Zyklen.
Autoklave (Druckkocherprüfung)	+121°C, 100% RH, 2atm, 24 bis 168 h. EIA/Cooker-Test) JEDEC, JESD22-A-102
Widerstandsfähigkeit gegen Schweißwärme	+260°C, 30 Sekunden. MIL-STD-750 (Methode 2031)
Feuchtigkeitsempfindlichkeit	85% RH, +85°C, 168 Stunden, 3 Rückflusszyklen Höchststand (+260°C).

Bleimaterial	Kupferlegierung
Abschluss des Terminals	100% mit mattem Zinn beschichtet
Körpermaterial	UL anerkannte Epoxide, die der Entflammbarkeitsklasse 94V-0 entsprechen

Teilnummer	Komponentenpaket	Anzahl	Verpackung Option	Verpackungsspezifikation
Pxxx0SB	DO-214AA	2500	Band und Rolle - 12mm/13" Band	EIA -481 - D

Thyristor P2300SB ESD-Suppressoren DO-214AA Halbleiter zum Überspannungsschutz 1

Thyristor P2300SB ESD-Suppressoren DO-214AA Halbleiter zum Überspannungsschutz 2

Thyristor P2300SB ESD-Suppressoren DO-214AA Halbleiter zum Überspannungsschutz 3

Thyristor P2300SB ESD-Suppressoren DO-214AA Halbleiter zum Überspannungsschutz 4
