Name: TSS-Halbleiterkomponente P0640SB
Brand: SOCAY
SKU: P0640SB
Rating: 4.5 (196 reviews)

Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat

Eigenschaften

Technische Daten

Schlüsselwörter: DIODEN

Paket: DO-214AA/SMB

Anwendung: Schutzkreislaufplatten;

Typ der Montage: Flächenmenge

VDRM (Min.): 58V

IDRM: 5 μA

Versus @100V/μS (max.): 77V

Ist (max.): 800mA

Bei der Prüfung der Leistungsfähigkeit ist die Leistung zu messen.: 4V

Es (Max.): 2.2A

C0 @1MHz,2V Bias (Typ.): 60 pF

Hervorheben:

Thyristor Überspannungsdämpfer TSS

Thyristorüberspannungsunterdrücker mit niedriger Kapazität

P0640SB

Grundinformation

Herkunftsort: Shenzhen, Guangdong, China

Markenname: SOCAY

Zertifizierung: REACH,RoHS,ISO

Modellnummer: P0640SB

Dokument: Produktbroschüre PDF

Zahlung und Versand AGB

Verpackung Informationen: Klebeband, in großen Mengen

Lieferzeit: 1-3 Wochen

Galerie

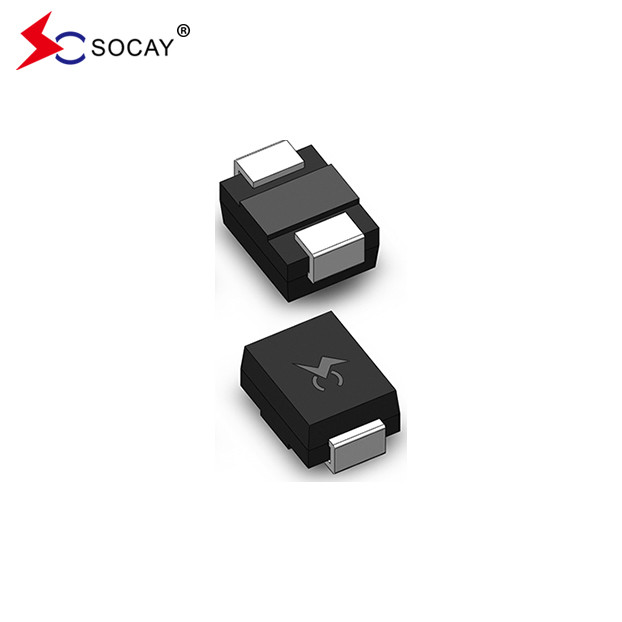

TSS-Halbleiterkomponente P0640SB

Produkt-Beschreibung

TSS-Halbleiterkomponente P0640SB

Datenblatt:PXXX0SB_v2103.1.pdf

Teilnummer	Markierung	V_DRM@ Ich_DRM=5 μA	VS ① @100V/μS	V_T @ Ich_T=2,2A	Ich..._S	Ich..._T	Ich..._H	C0 2 @1MHz, 2V Verzerrung
		VMin.	Vmaximal	Vmaximal	mAmaximal	Einemaximal	mAMin.	pF Typ
P0080SB	P008B	6	25	4	800	2.2	50	80
P0300SB	P03B	25	40	4	800	2.2	50	80
P0640SB	P06B	58	77	4	800	2.2	150	80
P0720SB	P07B	65	88	4	800	2.2	150	75
P0900SB	P09B	75	98	4	800	2.2	150	70
P1100SB	P11B	90	130	4	800	2.2	150	70
P1300SB	P13B	120	160	4	800	2.2	150	65
P1500SB	P15B	140	180	4	800	2.2	150	65
P1800SB	P18B	170	220	4	800	2.2	150	65
P2300SB	P23B	190	260	4	800	2.2	150	60
P2600SB	P26B	220	300	4	800	2.2	150	60
P3100SB	P31B	275	350	4	800	2.2	150	50
P3500SB	P35B	320	400	4	800	2.2	150	50
P4200SB	P42B	400	520	4	800	2.2	150	40
Anmerkungen: 1 V wird bei 100 KV/s gemessen. 2 Die Ausfallkapazität wird in V gemessen._DC=2V, V_RMS=1V, f=1MHz.

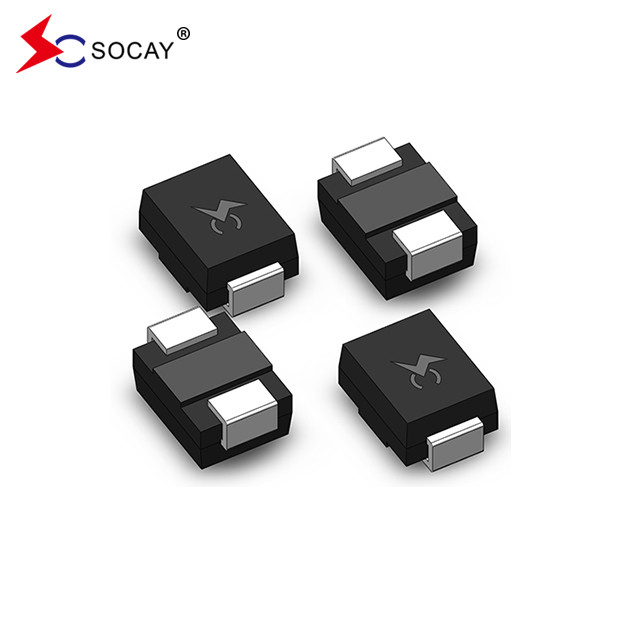

TSS-Halbleiterkomponente P0640SB 0

Einleitung:

Die TSS zeichnen sich durch präzise Leitung, schnelle Reaktionsfähigkeit, hohe Überspannungsabsorptionsfähigkeit, zweiachsige Symmetrie und hohe Zuverlässigkeit aus.

Arbeitsprinzip

Wird das Gerät parallel zu einem Stromkreis angeschlossen und bewegt sich nicht, ist der Widerstandswert hoch und kann als offener Stromkreis mit wenig oder keiner Wirkung auf den Stromkreis betrachtet werden.Wenn ein abnormaler Puls istWenn die abnormale Hochspannung verschwindet, kehrt sie in ihren hohen Widerstandszustand zurück und der Stromkreis funktioniert normal.

Parameter	Definition
Ich..._S	Wechselstrom- maximaler Strom, der für den Wechsel zum eingeschalteten Zustand erforderlich ist
Ich..._DRM	Leckstrom- maximaler Spitzenstrom im Ausfallzustand bei V gemessen_DRM
Ich..._H	Aufbewahrungsstrom- Mindeststrom, der zur Aufrechterhaltung des Zustands erforderlich ist
Ich..._T	Strom im Betriebszustand- maximaler Nennstrom im Betriebszustand
V_S	Schaltspannung- maximale Spannung vor dem Einschalten auf stat
V_DRM	Höchstspannung außer Betrieb- maximale Spannung, die bei ausgeschaltetem Zustand angewendet werden kann
V_T	Anlaufspannung- maximale Spannung bei Nennstrom im eingeschalteten Zustand gemessen
C₀	Leistung außerhalb des Zustands- typische Kapazität, gemessen im ausgeschalteten Zustand

Reihe	2/10 μS¹	8/20 μS¹		10/160 μS¹	10/560 μS¹	10/1000 μS¹	5/310 μS¹	Ich..._TSM 50/60 Hz	Di/dt
	2/10 μS²	1.2/50 μS²		10/160 μS²	10/560 μS²	10/1000 μS²	10/700 μS²
	Eine Minute.	Eine Minute.		Eine Minute.	Eine Minute.	Eine Minute.	EineMin.	Eine Minute.	Ampere/μs max.
B	250	250		150	100	80	100	30	500
Anmerkungen: Stromwellenform in μs Spannungswellenform in μs			- Spitzenimpulsstrom (I)_PP) wiederholt sich und ist für die gesamte Lebensdauer des Produkts garantiert. - Ich..._PPNennwerte für den Temperaturbereich von -40 oC bis +85 oC - Das Gerät muss zunächst bei -40°C < T im thermischen Gleichgewicht sein._J< + 150°C

Hochtemperatur-Spannungsblockade	80% Nennwert VDRM (VAC-Peak) +125°C oder +150°C, Blei-Material Kupferlegierung Hochtemperaturspannung Blockierung 504 oder 1008 Stunden MIL-STD-750 (Methode 1040) JEDEC, JESD22-A-101

Temperaturzyklus	-65°C bis +150°C, 15 min. Aufenthalt, 10 bis 100 Zyklen.

Verzerrte Temperatur und Feuchtigkeit	52 VDC (+85°C) 85% RH, 504 bis 1008 Stunden EIA/ JEDEC, JESD22-A-101
Hochtemperaturspeicher	+150°C 1008 h. MIL-STD-750 (Methode 1031) JEDEC, JESD22-A-101
Lagerung bei niedrigen Temperaturen	-65°C, 1008 Stunden.
Wärmeschock	0°C bis +100°C, 5 Minuten Verweilen, 10 Sekunden Transfer, Wärmeschock 10 Zyklen.
Autoklave (Druckkocherprüfung)	+121°C, 100% RH, 2atm, 24 bis 168 h. EIA/Cooker-Test) JEDEC, JESD22-A-102
Widerstandsfähigkeit gegen Schweißwärme	+260°C, 30 Sekunden. MIL-STD-750 (Methode 2031)
Feuchtigkeitsempfindlichkeit	85% RH, +85°C, 168 Stunden, 3 Rückflusszyklen Höchststand (+260°C).

Bleimaterial	Kupferlegierung
Abschluss des Terminals	100% mit mattem Zinn beschichtet
Körpermaterial	UL anerkannte Epoxide, die der Entflammbarkeitsklasse 94V-0 entsprechen

Teilnummer	Komponentenpaket	Anzahl	Verpackung Option	Verpackungsspezifikation
Pxxx0SB	DO-214AA	2500	Band und Rolle - 12mm/13" Band	EIA -481 - D

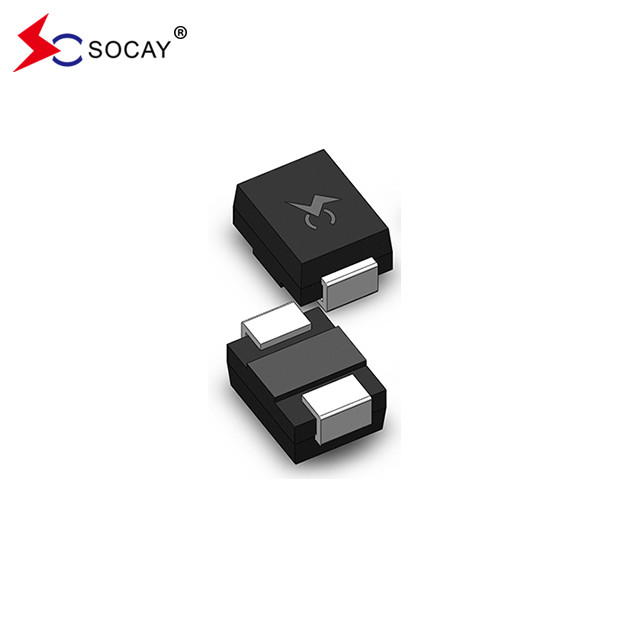

TSS-Halbleiterkomponente P0640SB 1

TSS-Halbleiterkomponente P0640SB 2

TSS-Halbleiterkomponente P0640SB 3

TSS-Halbleiterkomponente P0640SB 4
