Name: DO-214AA Thyristor Überspannungsschutzgeräte 100A 275V SMD P3100SB 4KV
Brand: SOCAY
SKU: P3100SB
Rating: 4.5 (197 reviews)

Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat

Eigenschaften

Technische Daten

Weitere Bezeichnung: mit einer Breite von mehr als 20 mm

Fußabdruck: DO-214AA/SMB

Muster: Flächenmenge

VDRM (Min.): 275V

IDRM: 5 μA

Versus @100V/μS (max.): 350V

Ist (max.): 800mA

Bei der Prüfung der Leistungsfähigkeit ist die Leistung zu messen.: 4V

Es (Max.): 2.2A

Datumskode: nächstgelegene

Hervorheben:

Thyristor-Überspannungsschutzvorrichtungen 4KV

Thyristor-Überspannungsschutzvorrichtungen 100A

P3100SB

Grundinformation

Herkunftsort: Shenzhen, Guangdong, China

Markenname: SOCAY

Zertifizierung: REACH,RoHS,ISO

Modellnummer: P3100SB

Dokument: Produktbroschüre PDF

Zahlung und Versand AGB

Verpackung Informationen: Klebeband, in großen Mengen

Lieferzeit: 1-3 Wochen

Galerie

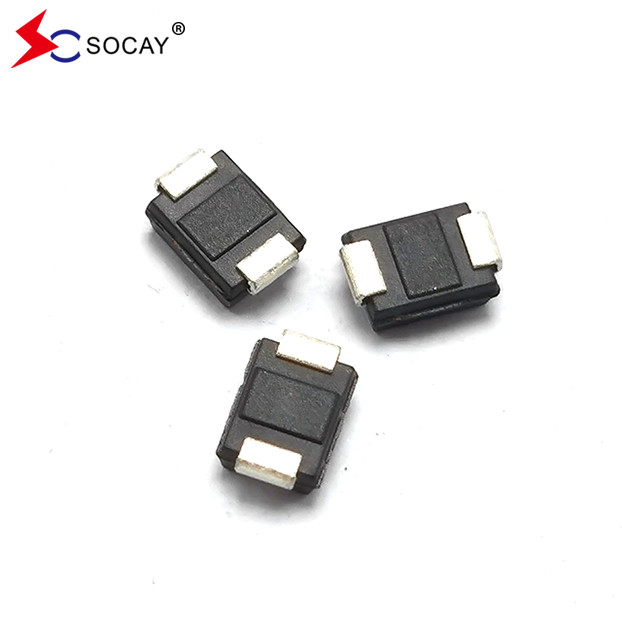

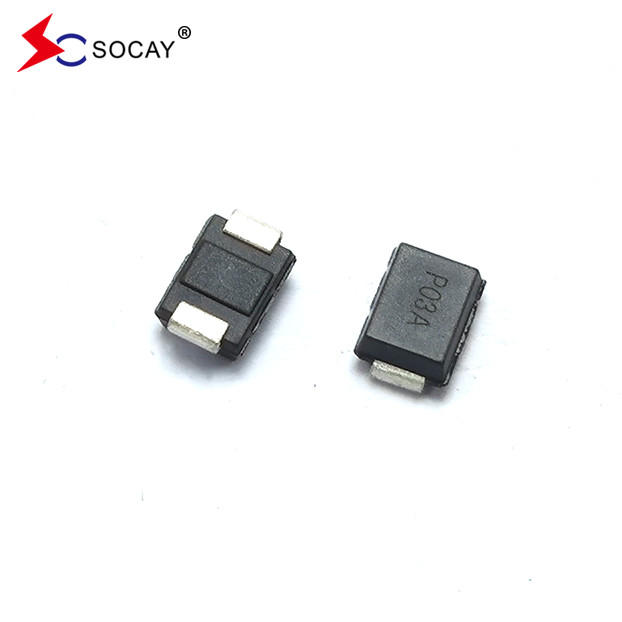

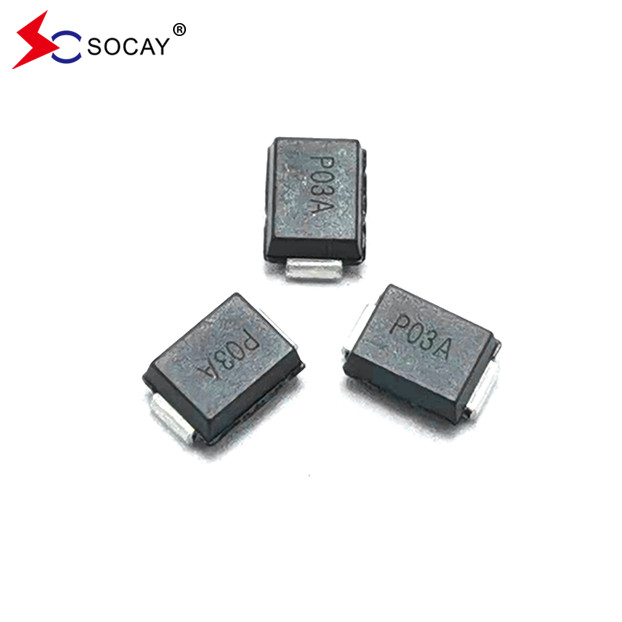

DO-214AA Thyristor Überspannungsschutzgeräte 100A 275V SMD P3100SB 4KV

Produkt-Beschreibung

SOCAY P3100SB 4KV DO-214AA P3100SB Thyristor Überspannungsschutzgeräte 100A 275V SMD

Datenblatt:PXXX0SB_v2103.1.pdf

1.Auswahlmethode

1,Um das Produkt des Kunden, die Betriebsspannung, den Anwendungsanschluss, den Schutzniveau zu kennen.

2,Brückenspannung > Gleichspannungs-Betriebsspannung der Schaltung.

3"Wählen Sie den Kapazitätsabstand und die Durchflussgeschwindigkeit des Geräts entsprechend dem Anwendungsanschluss und dem Schutzniveau aus.

Teilnummer	Markierung	V_DRM@ Ich_DRM=5 μA	VS ① @100V/μS	V_T @ Ich_T=2,2A	Ich..._S	Ich..._T	Ich..._H	C0 2 @1MHz, 2V Verzerrung
		VMin.	Vmaximal	Vmaximal	mAmaximal	Einemaximal	mAMin.	pF Typ
P0080SB	P008B	6	25	4	800	2.2	50	80
P0300SB	P03B	25	40	4	800	2.2	50	80
P0640SB	P06B	58	77	4	800	2.2	150	80
P0720SB	P07B	65	88	4	800	2.2	150	75
P0900SB	P09B	75	98	4	800	2.2	150	70
P1100SB	P11B	90	130	4	800	2.2	150	70
P1300SB	P13B	120	160	4	800	2.2	150	65
P1500SB	P15B	140	180	4	800	2.2	150	65
P1800SB	P18B	170	220	4	800	2.2	150	65
P2300SB	P23B	190	260	4	800	2.2	150	60
P2600SB	P26B	220	300	4	800	2.2	150	60
P3100SB	P31B	275	350	4	800	2.2	150	50
P3500SB	P35B	320	400	4	800	2.2	150	50
P4200SB	P42B	400	520	4	800	2.2	150	40
Anmerkungen: 1 V wird bei 100 KV/s gemessen. 2 Die Ausfallkapazität wird in V gemessen._DC=2V, V_RMS=1V, f=1MHz.

Parameter	Definition
Ich..._S	Wechselstrom- maximaler Strom, der für den Wechsel zum eingeschalteten Zustand erforderlich ist
Ich..._DRM	Leckstrom- maximaler Spitzenstrom im Ausfallzustand bei V gemessen_DRM
Ich..._H	Aufbewahrungsstrom- Mindeststrom, der zur Aufrechterhaltung des Zustands erforderlich ist
Ich..._T	Strom im Betriebszustand- maximaler Nennstrom im Betriebszustand
V_S	Schaltspannung- maximale Spannung vor dem Einschalten auf stat
V_DRM	Höchstspannung außer Betrieb- maximale Spannung, die bei ausgeschaltetem Zustand angewendet werden kann
V_T	Anlaufspannung- maximale Spannung bei Nennstrom im eingeschalteten Zustand gemessen
C₀	Leistung außerhalb des Zustands- typische Kapazität, gemessen im ausgeschalteten Zustand

Reihe	2/10 μS¹	8/20 μS¹		10/160 μS¹	10/560 μS¹	10/1000 μS¹	5/310 μS¹	Ich..._TSM 50/60 Hz	Di/dt
	2/10 μS²	1.2/50 μS²		10/160 μS²	10/560 μS²	10/1000 μS²	10/700 μS²
	Eine Minute.	Eine Minute.		Eine Minute.	Eine Minute.	Eine Minute.	EineMin.	Eine Minute.	Ampere/μs max.
B	250	250		150	100	80	100	30	500
Anmerkungen: Stromwellenform in μs Spannungswellenform in μs			- Spitzenimpulsstrom (I)_PP) wiederholt sich und ist für die gesamte Lebensdauer des Produkts garantiert. - Ich..._PPNennwerte für den Temperaturbereich von -40 oC bis +85 oC - Das Gerät muss zunächst bei -40°C < T im thermischen Gleichgewicht sein._J< + 150°C

Hochtemperatur-Spannungsblockade	80% Nennwert VDRM (VAC-Peak) +125°C oder +150°C, Blei-Material Kupferlegierung Hochtemperaturspannung Blockierung 504 oder 1008 Stunden MIL-STD-750 (Methode 1040) JEDEC, JESD22-A-101

Temperaturzyklus	-65°C bis +150°C, 15 min. Aufenthalt, 10 bis 100 Zyklen.

Verzerrte Temperatur und Feuchtigkeit	52 VDC (+85°C) 85% RH, 504 bis 1008 Stunden EIA/ JEDEC, JESD22-A-101
Hochtemperaturspeicher	+150°C 1008 h. MIL-STD-750 (Methode 1031) JEDEC, JESD22-A-101
Lagerung bei niedrigen Temperaturen	-65°C, 1008 Stunden.
Wärmeschock	0°C bis +100°C, 5 Minuten Verweilen, 10 Sekunden Transfer, Wärmeschock 10 Zyklen.
Autoklave (Druckkocherprüfung)	+121°C, 100% RH, 2atm, 24 bis 168 h. EIA/Cooker-Test) JEDEC, JESD22-A-102
Widerstandsfähigkeit gegen Schweißwärme	+260°C, 30 Sekunden. MIL-STD-750 (Methode 2031)
Feuchtigkeitsempfindlichkeit	85% RH, +85°C, 168 Stunden, 3 Rückflusszyklen Höchststand (+260°C).

Bleimaterial	Kupferlegierung
Abschluss des Terminals	100% mit mattem Zinn beschichtet
Körpermaterial	UL anerkannte Epoxide, die der Entflammbarkeitsklasse 94V-0 entsprechen

Teilnummer	Komponentenpaket	Anzahl	Verpackung Option	Verpackungsspezifikation
Pxxx0SB	DO-214AA	2500	Band und Rolle - 12mm/13" Band	EIA -481 - D

DO-214AA Thyristor Überspannungsschutzgeräte 100A 275V SMD P3100SB 4KV 0

DO-214AA Thyristor Überspannungsschutzgeräte 100A 275V SMD P3100SB 4KV 1

DO-214AA Thyristor Überspannungsschutzgeräte 100A 275V SMD P3100SB 4KV 2

DO-214AA Thyristor Überspannungsschutzgeräte 100A 275V SMD P3100SB 4KV 3

Häufig gestellte Fragen
Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen die Bestellung von Proben, um die Qualität zu testen und zu überprüfen.

Was ist mit der Vorlaufzeit?
A: Muster benötigt 1 Tag, Massenproduktion Zeit benötigt 1-2 Wochen für Bestellmenge mehr als

Q3. Haben Sie eine MOQ?
A: MOQ hängt von der Art des Produktes ab, 1pc für die Probenprüfung ist verfügbar

F4: Wie versenden Sie die Waren und wie lange dauert die Ankunft?
A: Wir versenden in der Regel per DHL, UPS, FedEx oder TNT. Es dauert in der Regel 3-5 Tage, bis es ankommt. Luft- und Seeversand ist ebenfalls optional.

F5: Wie wird eine Bestellung ausgeführt?
A: Zunächst lassen Sie uns Ihre Anforderungen oder Anwendung wissen.
Zweitens zitieren wir nach Ihren Anforderungen oder Vorschlägen.
Drittens bestätigt der Kunde die Proben und stellt eine Kaution für die formale Bestellung ein.
Viertens organisieren wir die Produktion.

F6: Bieten Sie Garantie für die Produkte?
A: Ja, wir bieten 2-5 Jahre Garantie für unsere Produkte.
