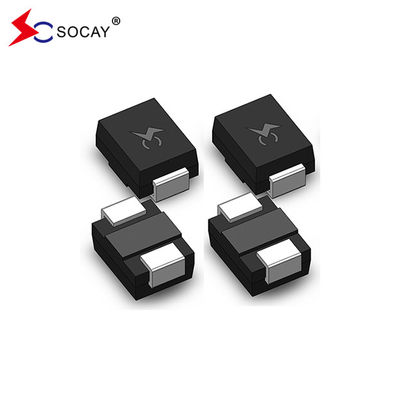

P0080SA @10/700μS,2KV Oberflächenmontage Thyristor Überspannungsunterdrücker (TSS) Niederspannungsüberspannung
Datenblatt:PXXX0SA_v2103.1.pdf
Teilnummer | Markierung | VDRM@ IchDRM=5 μA |
VS ① @100V/μS |
VT @ IchT=2,2A | Ich...S | Ich...T | Ich...H |
C0 2 @1MHz, 2V Verzerrung |
VMin. | Vmaximal | Vmaximal | mAmaximal | Einemaximal | mAMin. | pFTyp | ||
P0080SA | P008A | 6 | 25 | 4 | 800 | 2.2 | 50 | 50 |
P0300SA | P03A | 25 | 40 | 4 | 800 | 2.2 | 50 | 70 |
P0640SA | P06A | 58 | 77 | 4 | 800 | 2.2 | 150 | 50 |
P0720SA | P07A | 65 | 88 | 4 | 800 | 2.2 | 150 | 50 |
P0900SA | P09A | 75 | 98 | 4 | 800 | 2.2 | 150 | 45 |
P1100SA | P11A | 90 | 130 | 4 | 800 | 2.2 | 150 | 45 |
P1300SA | P13A | 120 | 160 | 4 | 800 | 2.2 | 150 | 45 |
P1500SA | P15A | 140 | 180 | 4 | 800 | 2.2 | 150 | 40 |
P1800SA | P18A | 170 | 220 | 4 | 800 | 2.2 | 150 | 40 |
P2300SA | P23A | 190 | 260 | 4 | 800 | 2.2 | 150 | 35 |
P2600SA | P26A | 220 | 300 | 4 | 800 | 2.2 | 150 | 35 |
P3100SA | P31A | 275 | 350 | 4 | 800 | 2.2 | 150 | 30 |
P3500SA | P35A | 320 | 400 | 4 | 800 | 2.2 | 150 | 30 |
Anmerkungen: 1 V wird bei 100 KV/s gemessen. 2 Die Ausfallkapazität wird in V gemessen.DC=2V, VRMS=1V, f=1MHz. |
Beschreibung:
Die PXXX0SA-Serie soll Breitbandgeräte wie Modem, Line Card, CPE und DSL vor schädlichen Überspannungstransitoren schützen.
Die Serie bietet eine Lösung zur Oberflächenmontage, die es den Geräten ermöglicht, die weltweiten Regulierungsstandards zu erfüllen.
Eigenschaften:
u Niedrigspannungsüberschreitung u Niedrigspannung im Betriebszustand u Verringert die Überspannungsfähigkeit nicht nach mehrfachen Überspannungsereignissen innerhalb der Grenze u Fehlschlag bei Kurzschluss, wenn der Überspannungsschub über den Nennwert liegt u Niedrige Kapazität |
Anwendbare globale Normen:
u TIA-968-A u ITU K.20/21 Erweiterte Ebene u ITU K.20/21 Grundstufe u GR 1089 Inter-Gebäude u GR 1089 Inter-Gebäude u IEC 6100-4-5 u YD/T 1082 u YD/T 993 u YD/T 950 |
Parameter | Definition |
Ich...S | Wechselstrom- maximaler Strom, der für den Wechsel zum eingeschalteten Zustand erforderlich ist |
Ich...DRM | Leckstrom- maximaler Spitzenstrom im Ausfallzustand bei V gemessenDRM |
Ich...H | Aufbewahrungsstrom- Mindeststrom, der zur Aufrechterhaltung des Zustands erforderlich ist |
Ich...T | Strom im Betriebszustand- maximaler Nennstrom im Betriebszustand |
VS | Schaltspannung- maximale Spannung vor dem Einschalten auf stat |
VDRM | Höchstspannung außer Betrieb- maximale Spannung, die bei ausgeschaltetem Zustand angewendet werden kann |
VT | Anlaufspannung- maximale Spannung bei Nennstrom im eingeschalteten Zustand gemessen |
C0 | Leistung außerhalb des Zustands- typische Kapazität, gemessen im ausgeschalteten Zustand |
Reihe | 2/10 μS1 | 8/20 μS1 | 10/160 μS1 | 10/560 μS1 | 10/1000 μS1 | 5/310 μS1 |
Ich...TSM 50/60 Hz |
Di/dt | |
2/10 μS2 | 1.2/50 μS2 | 10/160 μS2 | 10/560 μS2 | 10/1000 μS2 | 10/700 μS2 | ||||
Eine Minute. | Eine Minute. | Eine Minute. | Eine Minute. | Eine Minute. | EineMin. | Eine Minute. | Ampere/μs max. | ||
Eine | 150 | 150 | 90 | 50 | 45 | 50 | 20 | 500 | |
Anmerkungen:
|
- Spitzenimpulsstrom (I)PP) wiederholt sich und ist für die gesamte Lebensdauer des Produkts garantiert. - Ich...PPNennwerte für den Temperaturbereich von -40 oC bis +85 oC - Das Gerät muss zunächst bei -40°C < T im thermischen Gleichgewicht sein.J< + 150°C
|
Bleimaterial | Kupferlegierung | |
Abschluss des Terminals | 100% mit mattem Zinn beschichtet | |
Körpermaterial | UL anerkannte Epoxide, die der Entflammbarkeitsklasse 94V-0 entsprechen |
Teilnummer | Komponentenpaket | Anzahl | Verpackung Option | Verpackungsspezifikation | |
PZwei JahreEine | DO-214AA | 2500 | Band und Rolle - 12mm/13" Band | EIA -481 - D |
