Name: P0720SC Thyristor Überspannungsschutzgeräte SMD 500A 65V 100pF DO-214AA SMB
Brand: SOCAY
SKU: P0720SC
Rating: 5 (147 reviews)

Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat

Eigenschaften

Technische Daten

Komponente: Thyristor-Überspannungsschutzgeräte

Fußabdruck: DO-214AA/SMB

VDRM (Min.): 6V

IDRM: 5 μA

Versus @100V/μS (max.): 88 V

Ist (max.): 800mA

Bei der Prüfung der Leistungsfähigkeit ist die Leistung zu messen.: 4V

Es (Max.): 2.2A

Ich bin nicht sicher, ob das stimmt.: 50mA

C0 @1MHz,2V Bias (Typ.): 100 pF

Hervorheben:

P0720SC Thyristorüberspannungsdämpfer

Thyristor Überspannungsschutzgeräte 500A

Thyristor SMD 65V

Grundinformation

Herkunftsort: Shenzhen, Guangdong, China

Markenname: SOCAY

Zertifizierung: REACH,RoHS,ISO

Modellnummer: P0720SC

Dokument: Produktbroschüre PDF

Zahlung und Versand AGB

Verpackung Informationen: AMMO-Verpackungsmasse

Lieferzeit: 5-8 Arbeitstage

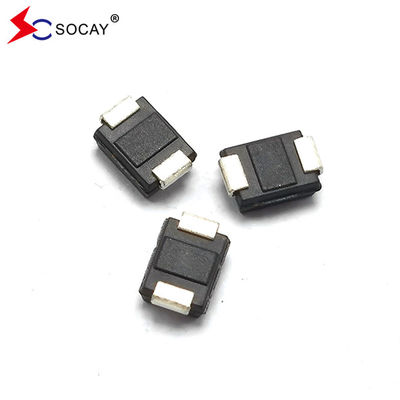

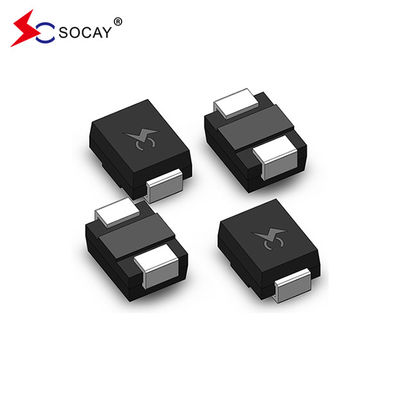

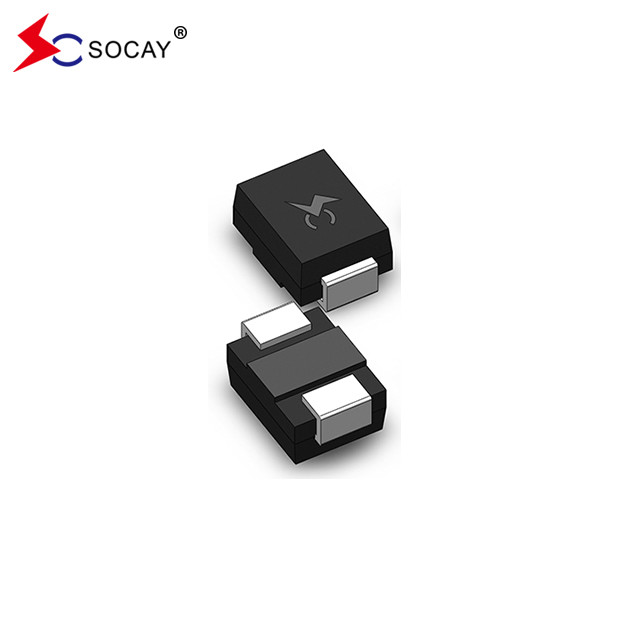

Galerie

P0720SC Thyristor Überspannungsschutzgeräte SMD 500A 65V 100pF DO-214AA SMB

Produkt-Beschreibung

SOCAY P0720SC Thyristor Überspannungsschutzvorrichtungen 500A 65V SMD Thyristor

Datenblatt:PXXX0SC_v2103.1.pdf

Teilnummer	Markierung	V_DRM@ Ich_DRM=5 μA	VS ① @100V/μS	V_T @ Ich_T=2,2A	Ich..._S	Ich..._T	Ich..._H	C_O② @ 1MHz, 2V Verzerrung
		VMin.	Vmaximal	Vmaximal	mAmaximal	Einemaximal	mAMin.	pF t- Ja.
P0080SC	P008C	6	25	4	800	2.2	50	100
P0300SC	P03C	25	40	4	800	2.2	50	100
P0640SC	P06C	58	77	4	800	2.2	150	100
P0720SC	P07C	65	88	4	800	2.2	150	100
P0900SC	P09C	75	98	4	800	2.2	150	90
P1100SC	P11C	90	130	4	800	2.2	150	90
P1300SC	P13C	120	160	4	800	2.2	150	90
P1500SC	P15C	140	180	4	800	2.2	150	85
P1800SC	P18C	170	220	4	800	2.2	150	85
P2300SC	P23C	190	260	4	800	2.2	150	80
P2600SC	P26C	220	300	4	800	2.2	150	80
P3100SC	P31C	275	350	4	800	2.2	150	65
P3500SC	P35C	320	400	4	800	2.2	150	60
P4200SC	P42C	400	520	4	800	2.2	150	55
Anmerkungen: 1 V wird bei 100 KV/s gemessen. 2 Die Ausfallkapazität wird in V gemessen._DC=2V, V_RMS=1V, f=1MHz.

P0720SC Thyristor Überspannungsschutzgeräte SMD 500A 65V 100pF DO-214AA SMB 0

Beschreibung: Tss Komponenten zum Schutz wichtiger Geräte PCB-Leiterplatte

Auswahl von Metbod.

1,Um das Produkt des Kunden, die Betriebsspannung, den Anwendungsanschluss, den Schutzniveau zu kennen.

2,Brückenspannung > Gleichspannungs-Betriebsspannung der Schaltung.

3"Wählen Sie den Kapazitätsabstand und die Durchflussgeschwindigkeit des Geräts entsprechend dem Anwendungsanschluss und dem Schutzniveau aus.

Eigenschaften:

u Niedrigspannungsüberschreitung

u Niedrigspannung im Betriebszustand

u Verringert die Überspannungsfähigkeit nicht nach mehrfachen Überspannungsereignissen innerhalb der Grenze

u Fehlschlag bei Kurzschluss, wenn der Überspannungsschub über den Nennwert liegt

u Niedrige Kapazität

Anwendbare globale Normen:

Kommunikation Blitzschutz, 485, 232 Schutzlösungen, ADSL, Sicherheitsprodukte, Telefone, Videokreise, Audiokreise.

Reihe	2/10 μS¹	8/20 μS¹		10/160 μS¹	10/560 μS¹	10/1000 μS¹	5/310 μS¹	Ich..._TSM 50/60 Hz	Di/dt
	2/10 μS²	1.2/50 μS²		10/160 μS²	10/560 μS²	10/1000 μS²	10/700 μS²
	Eine Minute.	Eine Minute.		Eine Minute.	Eine Minute.	Eine Minute.	EineMin.	Eine Minute.	Ampere/μs max.
C	500	400		200	150	100	150	50	500
Anmerkungen: Stromwellenform in μs Spannungswellenform in μs			- Spitzenimpulsstrom (I)_PP) wiederholt sich und ist für die gesamte Lebensdauer des Produkts garantiert. - Ich..._PPNennwerte für den Temperaturbereich von -40 oC bis +85 oC - Das Gerät muss zunächst bei -40°C < T im thermischen Gleichgewicht sein._J< + 150°C

Teilnummer	Komponentenpaket	Anzahl	Verpackung Option	Verpackungsspezifikation
Pxxx0SC	DO-214AA	2500	Band und Rolle - 12mm/13" Band	EIA -481 - D

P0720SC Thyristor Überspannungsschutzgeräte SMD 500A 65V 100pF DO-214AA SMB 1

P0720SC Thyristor Überspannungsschutzgeräte SMD 500A 65V 100pF DO-214AA SMB 2

P0720SC Thyristor Überspannungsschutzgeräte SMD 500A 65V 100pF DO-214AA SMB 3

P0720SC Thyristor Überspannungsschutzgeräte SMD 500A 65V 100pF DO-214AA SMB 4

Größe und Tag:
