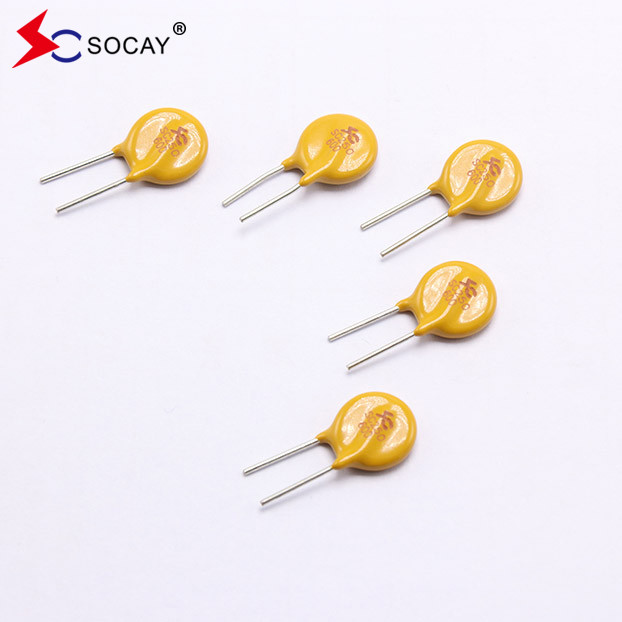

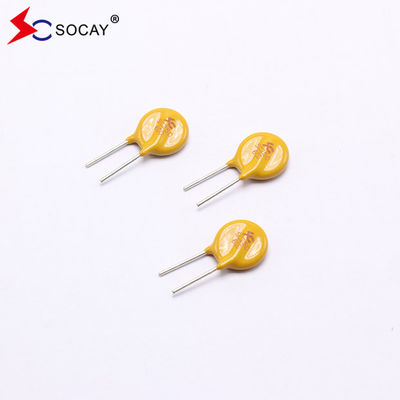

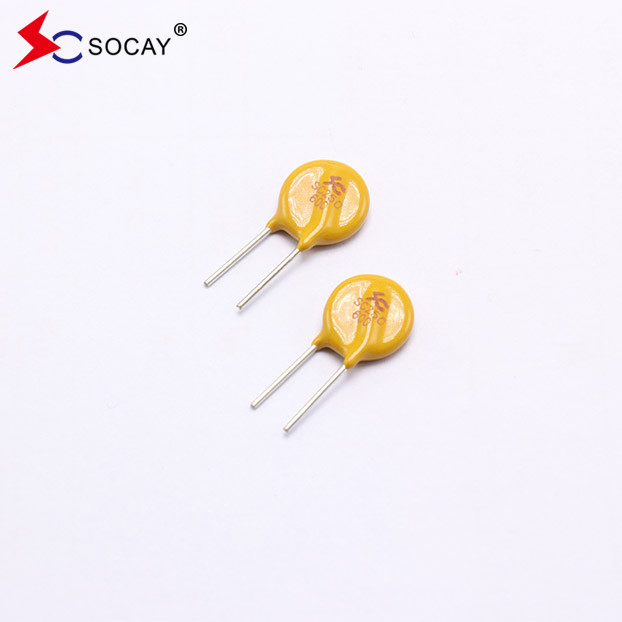

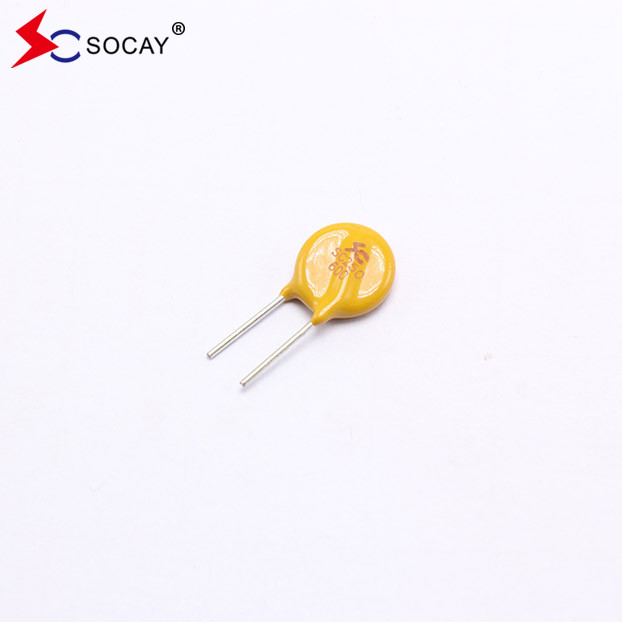

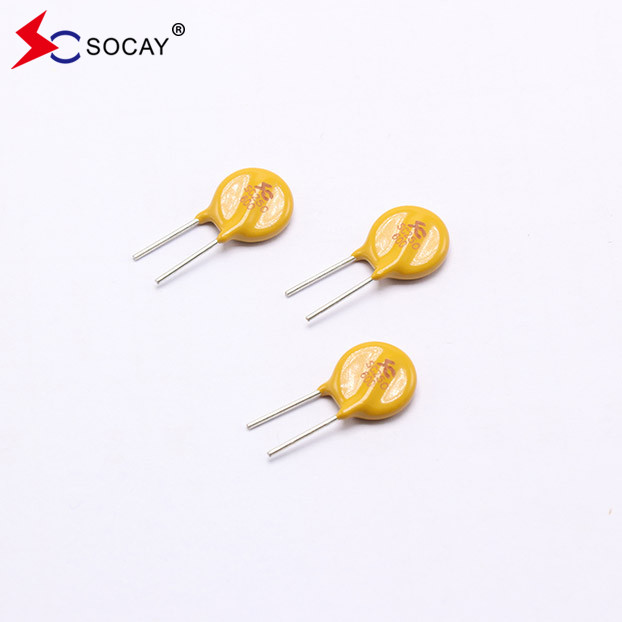

Originalfabrik SOCAY Wiederaufsetzbares Polymer PPTC SC250-600CZ0D auf Lager
Zurücksetzbare Polymer-PPTC- Ich weiß.Datenblatt:SC250-600CZ0D_v98.1.pdf
Elektrische Parameter:
| Teilnummer |
Ich...Haltet an(A) |
Ich...Reise(A) |
Vmaximal
(Vdc)
|
Ich...maximal
(A)
|
Pdtyp
(W)
|
Höchstzeit
Auf Trip
|
RExistenz |
| Zurücksetzbare Polymer-PPTC |
|
|
|
|
|
Strom
(A)
|
Zeit
(S)
|
RMin.
(Ω)
|
Rmaximal
(Ω)
|
R1maximal
(Ω)
|
|
Die in Absatz 1 genannten Anforderungen gelten nicht.
|
0.60 |
1.20 |
220 |
3.0 |
4.0 |
3.0 |
10.0 |
0.50 |
0.75 |
1.13 |
| |
Über PPTCs
PTC-Geräte (Polymer Positive Temperature Coefficient) können zum Schutz vor Überspannungen und Übertemperaturfehlern beitragen.Geräte des Thermistor-Types begrenzen den Stromfluss gefährlich großer Ströme bei StörungenEs unterscheidet sich jedoch von herkömmlichen Sicherungen, die nur einmal verwendet werden können und ausgetauscht werden müssen.Das PTC-Gerät, das Jidentong seit vielen Jahren sorgfältig entwickelt hat, kann nach Fehlerbehebung und Trennung der Stromversorgung zurückgesetzt werden.Die PTC-Schutzschaltanlagen bestehen aus Polymer-PTC-Rohstoffen, die mit Nanoleiterpartikeln gemischt sind.das Material bindet den Leiter fest zu einer kristallinen Struktur, die eine Verbindung mit geringer Impedanz bilden. Wenn jedoch ein großer Strom durchläuft oder die Umgebungstemperatur steigt, wodurch die Gerätetemperatur höher als die Betriebstemperatur ist,die Leiter im Polymer schmelzen und werden unregelmäßig angeordnet, wodurch sich das Volumen erweitert und die Impedanz rasch zunimmt.
Typische Anwendungen von zurücksetzbaren Sicherungen in elektronischen Schaltkreisen:
1. Schutz des Batterieladegeräts
In der Batterieladekette,die nicht regulierte Gleichspannung des Leistungsumrichters wird durch den Spannungsstabilisierungskreislauf moduliert und in eine geeignete Spannung umgewandelt, um die Batterie aufzuladen. PPTC-Geräte und Spannungsüberlastschutzvorrichtungen arbeiten zusammen, um vor folgenden Störungen zu schützen:
* Übermäßiger Strom. Übermäßiger Strom kann das Leistungs-FET oder das Batteriepaket beschädigen.
* Umgekehrte Polarität. Zu diesem Zeitpunkt wird die Diode eingeschaltet und das PPTC-Gerät tritt in einen hohen Impedanzzustand ein, um den Strom zu begrenzen;
*Die Spannung ist zu hoch. Zu diesem Zeitpunkt funktioniert die Spannungsüberlastschutzvorrichtung und die PPTC-Vorrichtung begrenzt den Strom.
Wiederherstellbare Polymer PPTC Eigenschaften:
|
u RoHS-konform und halogenfrei
u Radialbleitgeräte
u Gefriertes, flammschutzfähiges Epoxypolymer-Dämmstoff erfüllt die UL94V-0-Anforderungen
u PPTC Wiedereinstellbarer Sicherungsbetriebsstrom: 0,90A, Höchstspannung: 60Vdc, Betriebstemperatur: -40°C bis +85°C
|
Zur Verwendung bei der Anwendung von PPTC-Anwendungen mit Wiederaufsetzbarem Polymer:
|
u USB-Hubs, Ports und Peripheriegeräte
u Stromanschlüsse
u IEEE1394-Anschlüsse
u Motorenschutz
u Computer und Peripheriegeräte
u Allgemeine Elektronik
|
Temperatur-Rerating-DiagrammHaltet an(A):
| Umgebungstemperatur |
-40°C |
-20°C |
0°C |
23°C |
30°C |
40°C |
50°C |
60°C |
70°C |
85°C |
| Prozentualer Rückgang |
145% |
130% |
120% |
100% |
95% |
88% |
80% |
71 Prozent |
66% |
56% |
Prüfverfahren und Anforderungen:
| Prüfung |
Prüfbedingungen |
Kriterien für die Annahme/Ablehnung |
| Widerstand |
In ruhiger Luft @ 25±2°C |
Rmin≤R≤Rmax |
| Halte Strom an |
60 min, bei Halte, in ruhiger Luft @ 25±2°C |
Keine Reise. |
| Zeit für eine Reise |
Spezifizierter Strom, Vmax, @25±2°C |
T≤Maximalzeit bis zur Fahrt |
| Lebenszyklus der Reise |
Vmax, Imax, 100 Zyklen |
Kein Bogen oder Brennen |
| Ausdauer auf der Reise |
Vmax, 24 Stunden |
Kein Bogen oder Brennen |
Rücksetzbare Polymer PPTC physikalische Spezifikationen
| Bleimaterial |
0.03-1.85A Zinnplattiert Kupferplattierter Stahl
2.50-5.00A Zinnplattiertes Kupfer
|
| Eigenschaften des Lötens |
Lötfähigkeit nach MIL-STD-202, Methode 208E |
| Isoliermaterial |
Das gehärtetes, flammschutzfähiges Epoxypolymer entspricht den UL 94V-0-Anforderungen. |
| Kennzeichnung des Geräts |
Markiert mit "SC", Spannung, Nennstrom |
Rücksetzbare PPTC-Verpackungen aus Polymer
| Teilnummer |
Menge (Stück/Walze) |
|
Die in Absatz 1 genannten Anforderungen gelten nicht.
|
500 |
