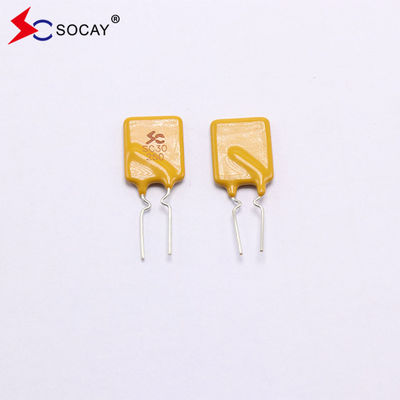

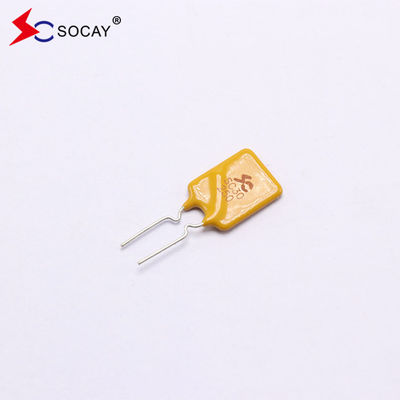

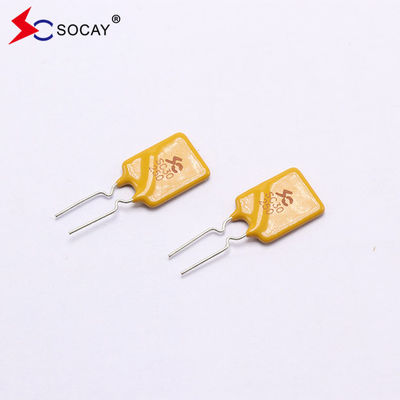

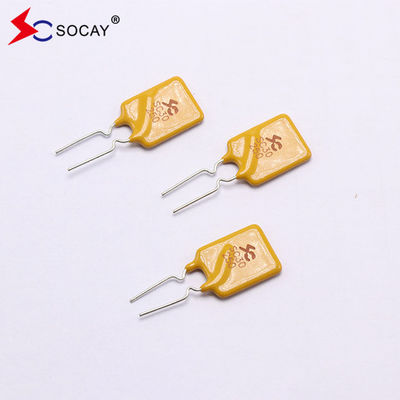

SC30-250SW0D 2.5A PPTC zurücksetzbare Sicherung Höchstspannung 30Vdc erfüllt UL94V-0 Anforderungen
Datenblatt:SC30-250SW0D_v96.2.pdf
Elektrische Parameter:
| Teilnummer |
Ich halte (A) |
Ich reise (A) |
V max
(Vdc)
|
Ich max.
(A)
|
Pdtyp
(W)
|
Höchstzeit
Auf Trip
|
Widerstand |
| |
|
|
|
|
|
Strom
(A)
|
Zeit
(S)
|
R min
(Ω)
|
R max
(Ω)
|
R1max
(Ω)
|
| Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen. |
6.00 |
12.00 |
16 |
40 |
2.80 |
30.0 |
5.8 |
0.010 |
0.020 |
0.035 |
|
|
Bitte kontaktieren Sie uns, wenn Sie ein vollständiges Datenblatt oder weitere Informationen benötigen
Produkteigenschaften von zurücksetzbaren Sicherungen:
Der offensichtlichste Unterschied zwischen Polymer-Rückstellsicherungen und gewöhnlichen Sicherungen liegt in ihren Rückstellbarkeitsmerkmalen.Eine Polymer-Rückstellbarkeitsschutzversorgung kann mehrmals einen Überstromschutz bieten, während eine normale Sicherung erst einmal ausgetauscht werden muss, damit der Stromkreis richtig funktioniert.- in einer überhitzten und überfeuchteten Umgebung können einige Eigenschaften von Polymer-Rückstellsicherungen beschädigt werden;Die Lebensdauer von Polymer-Rückstellsicherungen kann als unbegrenzt angesehen werden..
Auswahl der zurücksetzbaren Sicherung:
Bei der Auswahl des PPTC sollten im Allgemeinen folgende Grundsätze eingehalten werden, wobei das geeignete Modell auf der Grundlage der maximalen Betriebsspannung V der Leitung ausgewählt werden sollte:der normale Betriebsstrom I, der Fehlerstrom IF und die maximale Umgebungstemperatur TMAX. Bei der maximalen Betriebsumgebungstemperatur TMAX sollte Folgendes eingehalten werden:
1- Auswahl des Unterhaltsstroms IH: Der Unterhaltsstrom IH ist etwas größer als der Betriebsstrom I;
2Auswahl des Fehlerstroms IF: Fehlerstrom IF sollte größer als Auslöserstrom IT und kleiner als maximaler Strom I max sein;
3. Maximalspannung V max: Die maximale Spannung V max ist größer als die Betriebsspannung der Leitung. Bei der Auswahl von PPTC ist die Betriebstemperatur zu berücksichtigen und zu senken.
Temperatur-Rerating-DiagrammHaltet an(A):
| Umgebungstemperatur |
-40°C |
-20°C |
0°C |
23°C |
30°C |
40°C |
50°C |
60°C |
70°C |
85°C |
| Prozentualer Rückgang |
145% |
130% |
120% |
100% |
95% |
88% |
80% |
71 Prozent |
66% |
56% |
Prüfverfahren und Anforderungen:
| Prüfung |
Prüfbedingungen |
Kriterien für die Annahme/Ablehnung |
| Widerstand |
In ruhiger Luft @ 25±2°C |
Rmin≤R≤Rmax |
| Halte Strom an |
60 min, bei Halte, in ruhiger Luft @ 25±2°C |
Keine Reise. |
| Zeit für eine Reise |
Spezifizierter Strom, Vmax, @25±2°C |
T≤Maximalzeit bis zur Fahrt |
| Lebenszyklus der Reise |
Vmax, Imax, 100 Zyklen |
Kein Bogen oder Brennen |
| Ausdauer auf der Reise |
Vmax, 24 Stunden |
Kein Bogen oder Brennen |
Eigenschaften:
| Bleimaterial |
0.03-1.85A Zinnplattiert Kupferplattierter Stahl
2.50-5.00A Zinnplattiertes Kupfer
|
| Eigenschaften des Lötens |
Lötfähigkeit nach MIL-STD-202, Methode 208E |
| Isoliermaterial |
Das gehärtetes, flammschutzfähiges Epoxypolymer entspricht den UL 94V-0-Anforderungen. |
| Kennzeichnung des Geräts |
Markiert mit "SC", Spannung, Nennstrom |
Verpackung Menge:
| Teilnummer |
Menge (Stück/Walze) |
| Die in Absatz 1 genannten Anforderungen gelten nicht. |
1000 |
Anwendung
Digitale Produkte, Kameras, Mobiltelefone, Fotorahmen, Steuerungen, Spielzeug, LCDs, Stromversorgungen,
Es wird in nahezu allen Niederspannungs-Stromversorgungsprodukten und Blitzschutzpaketen usw. verwendet.
