Name: BZT52C2V4S 200mW Elektronische Komponenten Diode Zener 2.4V BOM Service
Brand: SOCAY
SKU: BZT52C2V4S
Rating: 4.7 (177 reviews)

Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat

Eigenschaften

Technische Daten

Teilname: Zenerdiode

Packungsart: SOD-323

Machtverlust: 200mw

Zener Spannung (Nr.): 2.4V

Zener Spannung (Min.): 2.2V

Zenerspannung (max.): 2.6V

ZZT: 100Ω

IZT: 5.0mA

Hervorheben:

200 mW Elektronische Komponenten

2.4V Elektronische Komponenten

BOM Diode Zener 2

Grundinformation

Herkunftsort: Shenzhen, Guangdong, China

Markenname: SOCAY

Zertifizierung: REACH,RoHS,ISO

Modellnummer: BZT52C2V4S

Dokument: Produktbroschüre PDF

Zahlung und Versand AGB

Lieferzeit: 5-8 Arbeitstage

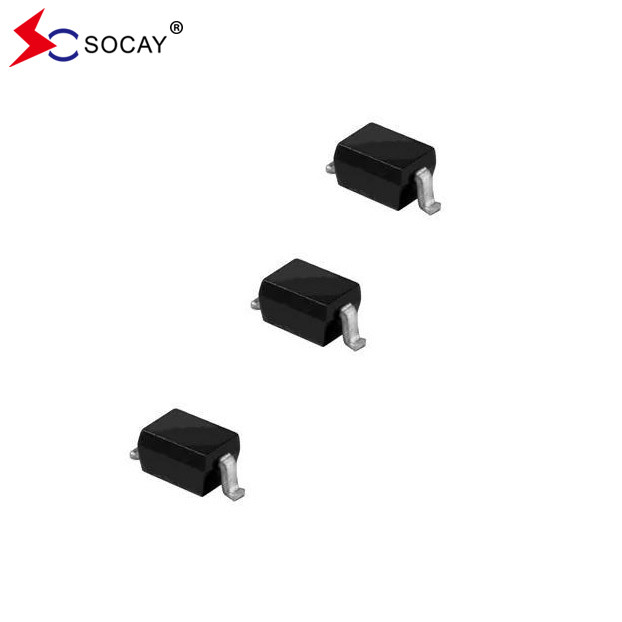

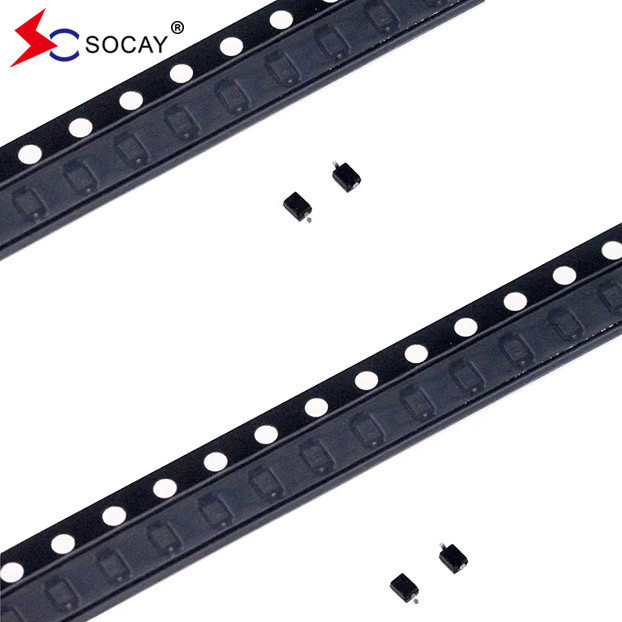

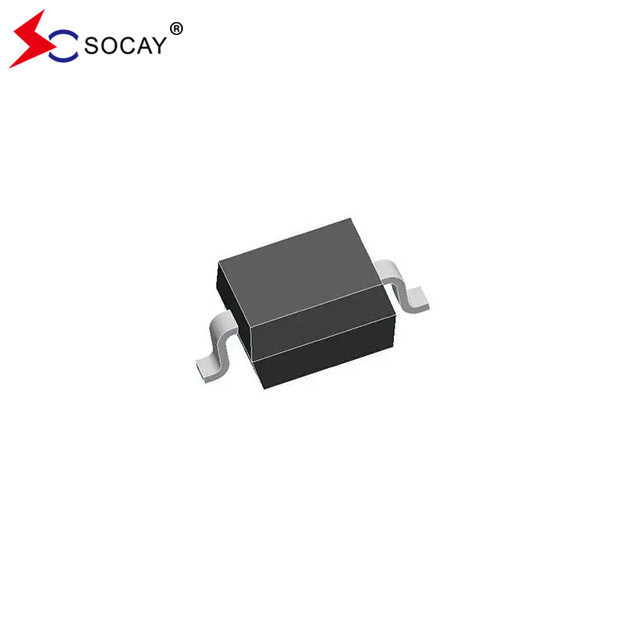

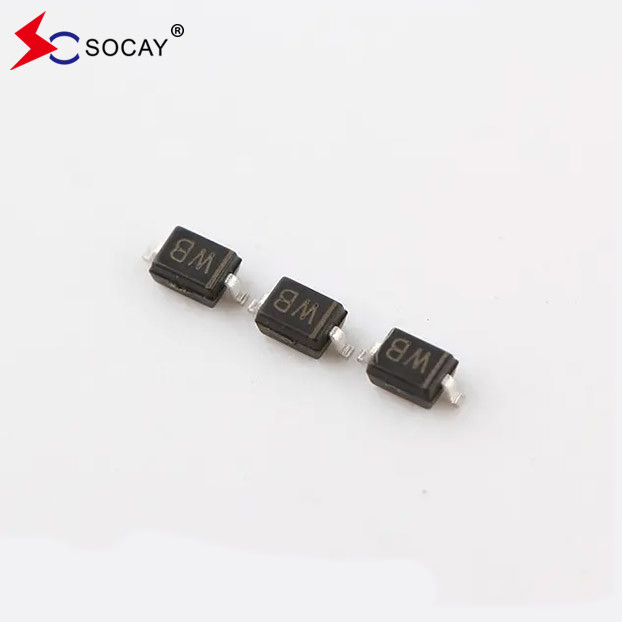

Galerie

BZT52C2V4S 200mW Elektronische Komponenten Diode Zener 2.4V BOM Service

Produkt-Beschreibung

SOD-323 Paket Zenerdiode BZT52C2V4S 2.4V 200mW Elektronische Komponenten BOM Service

Zener-Diode DATENBLAT:BZT52C2V4S ~ BZT52C75S ((SOD-323)_v2106.1.pdf

Eigenschaften der Zenerdiode:

Steuerung der konstanten Spannung
Auswahl des breiten Spannungsbereichs 2,4 V bis 75 V
SOD-323 Dünn SMD Paket
RoHS-konform / grüne EMV
Matte Zinn (Sn) Bleiveredelung

Absolute Höchstwerte für die Zenerdiode (TA=25°C):

Parameter	Symbol	Wert	Einheiten
Energieverschwendung (Anmerkung 1)	P_D	200	mW
Kreuztemperatur	T_J	150	°C
Speichertemperatur	T_SZG	-55 bis +150	°C
Höchststrom des Reglers	Ich..._ZM	P_D/ V_Z	mA

Anmerkung 1: Vorrichtung auf Keramikplatten: 7,6 mm x 9,4 mm x 0,87 mm mit 25 mm Padfläche2.

Elektrische Eigenschaften der Zenerdiode (TA=25°C):

Teilnummer	Zener Spannungsbereich (Anmerkung 2)			Maximale Zenerimpedanz (Anmerkung 3)				Höchstdurchlässigkeitsstrom (Anmerkung 2)
	V_Z@ Ich_ZT			Z_ZT@ Ich_ZT		Z_ZK@ Ich_ZK		Ich..._R@ V_R
	Nr. (V)	Min. ((V)	Max. ((V)	(Ω)	(mA)	(Ω)	(mA)	(μA)	(V)
BZT52C2V4S	2.4	2.20	2.60	100	5.0	600	1.0	50	1.0
BZT52C2V7S	2.7	2.50	2.90	100	5.0	600	1.0	20	1.0
BZT52C3V0S	3.0	2.80	3.20	95	5.0	600	1.0	10	1.0
BZT52C3V3S	3.3	3.10	3.50	95	5.0	600	1.0	5	1.0
BZT52C3V6S	3.6	3.40	3.80	90	5.0	600	1.0	5	1.0
BZT52C3V9S	3.9	3.70	4.10	90	5.0	600	1.0	3	1.0
BZT52C4V3S	4.3	4.00	4.60	90	5.0	600	1.0	3	1.0
BZT52C4V7S	4.7	4.40	5.00	80	5.0	500	1.0	3	2.0
BZT52C5V1S	5.1	4.80	5.40	60	5.0	480	1.0	2	2.0
BZT52C5V6S	5.6	5.20	6.00	40	5.0	400	1.0	1	2.0
BZT52C6V2S	6.2	5.80	6.60	10	5.0	150	1.0	3	4.0
BZT52C6V8S	6.8	6.40	7.20	15	5.0	80	1.0	2	4.0
BZT52C7V5S	7.5	7.00	7.90	15	5.0	80	1.0	1	5.0
BZT52C8V2S	8.2	7.70	8.70	15	5.0	80	1.0	0.7	5.0
BZT52C9V1S	9.1	8.50	9.60	15	5.0	100	1.0	0.5	6.0
BZT52C10S	10	9.40	10.60	20	5.0	150	1.0	0.2	7.0
BZT52C11S	11	10.40	11.60	20	5.0	150	1.0	0.1	8.0
BZT52C12S	12	11.40	12.70	25	5.0	150	1.0	0.1	8.0
BZT52C13S	13	12.40	14.10	30	5.0	170	1.0	0.1	8.0
BZT52C15S	15	13.80	15.60	30	5.0	200	1.0	0.1	10.5
BZT52C16S	16	15.30	17.10	40	5.0	200	1.0	0.1	11.2
BZT52C18S	18	16.80	19.10	45	5.0	225	1.0	0.1	12.6
BZT52C20S	20	18.80	21.20	55	5.0	225	1.0	0.1	14.0
BZT52C22S	22	20.80	23.30	55	5.0	250	1.0	0.1	15.4
BZT52C24S	24	22.80	25.60	70	5.0	250	1.0	0.1	16.8

BZT52C27S	27	25.10	28.90	80	2.0	300	0.5	0.1	18.9
BZT52C30S	30	28.00	32.00	80	2.0	300	0.5	0.1	21.0
BZT52C33S	33	31.00	35.00	80	2.0	325	0.5	0.1	23.1
BZT52C36S	36	34.00	38.00	90	2.0	350	0.5	0.1	25.2
BZT52C39S	39	37.00	41.00	130	2.0	350	0.5	0.1	27.3
BZT52C43S	43	40.00	46.00	100	2.0	700	1.0	0.1	32.0
BZT52C47S	47	44.00	50.00	100	2.0	750	1.0	0.1	35.0
BZT52C51S	51	48.00	54.00	100	2.0	750	1.0	0.1	38.0
BZT52C56S	56	53.20	58.80	200	2.0	400	0.5	0.045	39.2
BZT52C62S	62	58.90	65.10	215	2.0	423	0.5	0.045	43.4
BZT52C68S	68	64.60	71.40	240	2.0	447	0.5	0.045	47.6
BZT52C75S	75	71.25	78.75	255	2.0	470	0.5	0.045	52.5

Anmerkung 2: Kurzfristiger Prüfimpuls zur Minimierung des Selbstheizungseffekts Anmerkung 3: f=1 kHZ

SOD-323 Paket Zenerdiodenkreislaufdiagramm:

BZT52C2V4S 200mW Elektronische Komponenten Diode Zener 2.4V BOM Service 0

SOD-323 Paket Zenerdioden Abmessungen:

SOD-323 Packung Zenerdiodenbestellinformationen:

Teilnummer	Paket	Schifffahrt
BZT52C2V4S ~ BZT52C75S	SOD-323	Band und Rolle 3000 PCS / 7 ′′ Rolle
