Name: 10V 200mW Zener SMD Diode BZT52C10S Elektronische Komponenten
Brand: SOCAY
SKU: BZT52C10S
Rating: 4.9 (169 reviews)

Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat

Eigenschaften

Technische Daten

BZT52C10S Name: Zenerdiode

BZT52C10S Verpackungstyp: SOD-323

BZT52C10S Leistungsausfall: 200mw

BZT52C10S Vz (Nr.): 10 V

VZ (Min.): 9.5V

VZ (max.): 10.5V

ZZT (max.): 15Ω

IZT: 5 mA

Hervorheben:

Zener-SMD-Diode von 200 mW

10V Zener SMD Diode

Grundinformation

Herkunftsort: Shenzhen, Guangdong, China

Markenname: SOCAY

Zertifizierung: REACH,RoHS,ISO

Modellnummer: BZT52C10S

Dokument: Produktbroschüre PDF

Zahlung und Versand AGB

Lieferzeit: 5-8 Arbeitstage

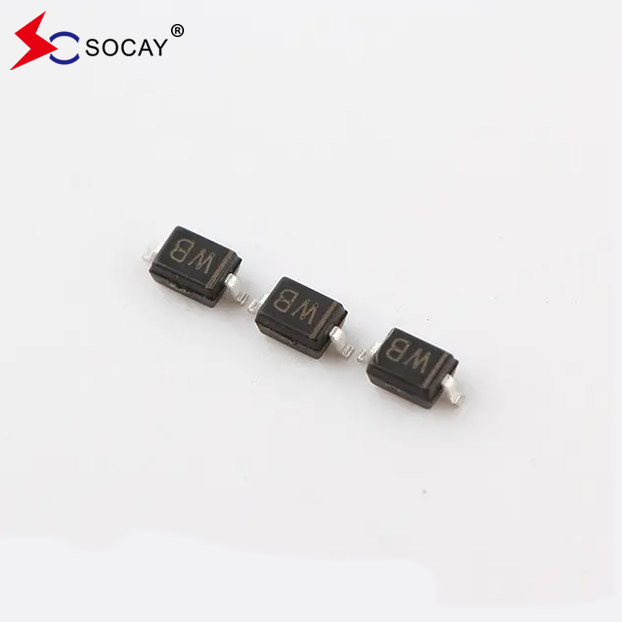

Galerie

10V 200mW Zener SMD Diode BZT52C10S Elektronische Komponenten

Produkt-Beschreibung

Zener Diode BZT52C10S 10V 200mW Elektronische Komponenten auf Lager SMD Diode

SMD-Diode-DATENBlatt:BZT52C2V4S ~ BZT52C75S ((SOD-323)_v2106.1.pdf

SMD-Diodenmerkmale:

Steuerung der konstanten Spannung
Es verfügt über einen breiten Spannungsbereich: von 2,4 V bis 75 V
Verpackung für dünne SMD: SOD-323
Übereinstimmung mit RoHS / Grüne EMV
Matte Zinn (Sn) Bleiveredelung

SMD-Diode BZT52C10S Absolute Max. Nennwerte (TA=25°C):

SMD-Diodenparameter	Symbol	SMD-Diodenwert	Einheiten
SMD-Dioden-Leistungsauflösung (Anmerkung 1)	P_D	200	mW
SMD-Diodenverbindungstemperatur	T_J	150	°C
SMD-Dioden-Speichertemperatur	T_SZG	-55 bis +150	°C
Höchststrom des Reglers	Ich..._ZM	P_D/ V_Z	mA

Anmerkung 1: Vorrichtung auf Keramikplatten: 7,6 mm x 9,4 mm x 0,87 mm mit 25 mm Padfläche2.

Elektrische Eigenschaften der SMD-Diode (TA=25°C):

SMD-Diode Teilnummer	SMD-Diode Zener Spannungsbereich (Anmerkung 2)			SMD-Diode Maximale Zenerimpedanz (Anmerkung 3)				SMD-Dioden maximaler Leckstrom (Anmerkung 2)
	SMD-Diode V_Z@ Ich_ZT			SMD-Diode Z_ZT@ Ich_ZT		Z_ZK@ Ich_ZK		Ich..._R@ V_R
	Nr. (V)	Min. ((V)	Max. ((V)	(Ω)	(mA)	(Ω)	(mA)	(μA)	(V)
BZT52C2V4S	2.4	2.20	2.60	100	5.0	600	1.0	50	1.0
BZT52C2V7S	2.7	2.50	2.90	100	5.0	600	1.0	20	1.0
BZT52C3V0S	3.0	2.80	3.20	95	5.0	600	1.0	10	1.0
BZT52C3V3S	3.3	3.10	3.50	95	5.0	600	1.0	5	1.0
BZT52C3V6S	3.6	3.40	3.80	90	5.0	600	1.0	5	1.0
BZT52C3V9S	3.9	3.70	4.10	90	5.0	600	1.0	3	1.0
BZT52C4V3S	4.3	4.00	4.60	90	5.0	600	1.0	3	1.0
BZT52C4V7S	4.7	4.40	5.00	80	5.0	500	1.0	3	2.0
BZT52C5V1S	5.1	4.80	5.40	60	5.0	480	1.0	2	2.0
BZT52C5V6S	5.6	5.20	6.00	40	5.0	400	1.0	1	2.0
BZT52C6V2S	6.2	5.80	6.60	10	5.0	150	1.0	3	4.0
BZT52C6V8S	6.8	6.40	7.20	15	5.0	80	1.0	2	4.0
BZT52C7V5S	7.5	7.00	7.90	15	5.0	80	1.0	1	5.0
BZT52C8V2S	8.2	7.70	8.70	15	5.0	80	1.0	0.7	5.0
BZT52C9V1S	9.1	8.50	9.60	15	5.0	100	1.0	0.5	6.0
BZT52C10S	10	9.40	10.60	20	5.0	150	1.0	0.2	7.0
BZT52C11S	11	10.40	11.60	20	5.0	150	1.0	0.1	8.0
BZT52C12S	12	11.40	12.70	25	5.0	150	1.0	0.1	8.0
BZT52C13S	13	12.40	14.10	30	5.0	170	1.0	0.1	8.0
BZT52C15S	15	13.80	15.60	30	5.0	200	1.0	0.1	10.5
BZT52C16S	16	15.30	17.10	40	5.0	200	1.0	0.1	11.2
BZT52C18S	18	16.80	19.10	45	5.0	225	1.0	0.1	12.6
BZT52C20S	20	18.80	21.20	55	5.0	225	1.0	0.1	14.0
BZT52C22S	22	20.80	23.30	55	5.0	250	1.0	0.1	15.4
BZT52C24S	24	22.80	25.60	70	5.0	250	1.0	0.1	16.8

BZT52C27S	27	25.10	28.90	80	2.0	300	0.5	0.1	18.9
BZT52C30S	30	28.00	32.00	80	2.0	300	0.5	0.1	21.0
BZT52C33S	33	31.00	35.00	80	2.0	325	0.5	0.1	23.1
BZT52C36S	36	34.00	38.00	90	2.0	350	0.5	0.1	25.2
BZT52C39S	39	37.00	41.00	130	2.0	350	0.5	0.1	27.3
BZT52C43S	43	40.00	46.00	100	2.0	700	1.0	0.1	32.0
BZT52C47S	47	44.00	50.00	100	2.0	750	1.0	0.1	35.0
BZT52C51S	51	48.00	54.00	100	2.0	750	1.0	0.1	38.0
BZT52C56S	56	53.20	58.80	200	2.0	400	0.5	0.045	39.2
BZT52C62S	62	58.90	65.10	215	2.0	423	0.5	0.045	43.4
BZT52C68S	68	64.60	71.40	240	2.0	447	0.5	0.045	47.6
BZT52C75S	75	71.25	78.75	255	2.0	470	0.5	0.045	52.5

Anmerkung 2: Kurzfristiger Prüfimpuls zur Minimierung des Selbstheizungseffekts Anmerkung 3: f=1 kHZ

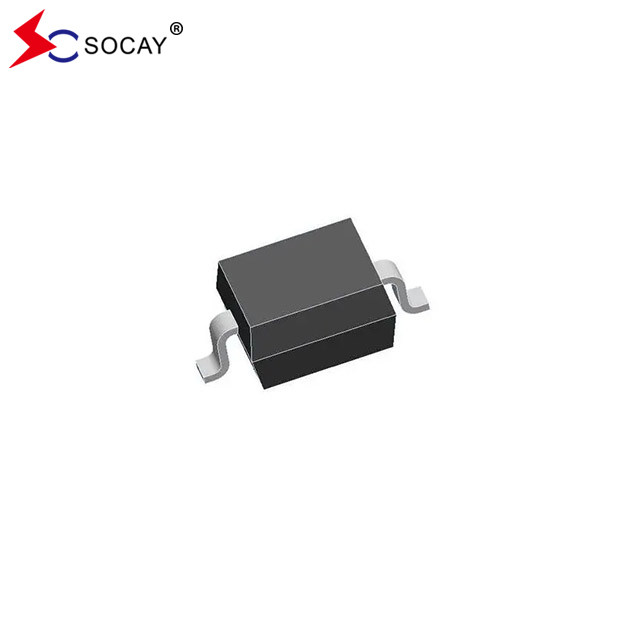

SOD-323 SMD Diodenkreisbild:

10V 200mW Zener SMD Diode BZT52C10S Elektronische Komponenten 0

SOD-323 SMD Diodenumriss und -abmessungen:

SOD-323 SMD Diode Menge:

Teilnummer	Paket	Schifffahrt
BZT52C2V4S ~ BZT52C75S	SOD-323	Band und Rolle 3000 PCS / 7 ′′ Rolle
