Startseite /Produkte/Zenerdiode/BZX84C27 Elektronische Diodenkomponenten BOM Service 27V Diode Zener

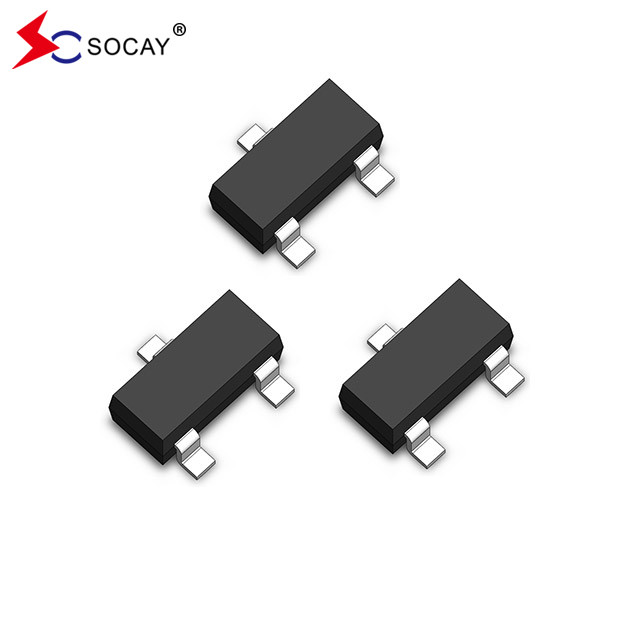

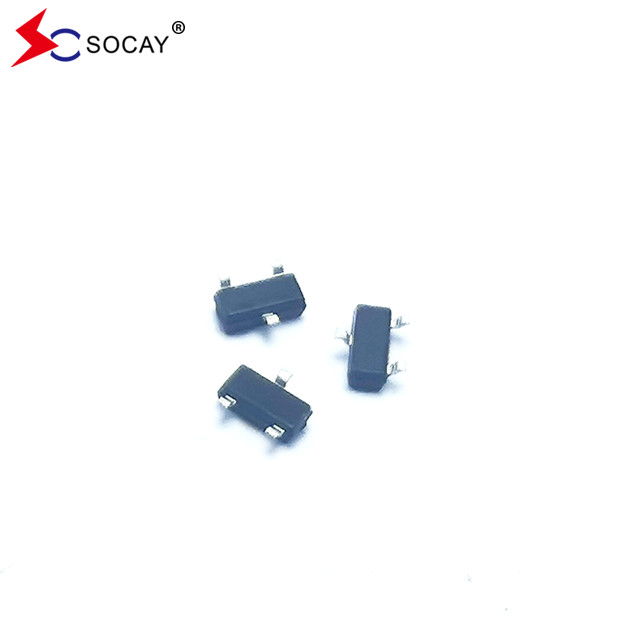

BZX84C27 Elektronische Diodenkomponenten BOM Service 27V Diode Zener

3000 Stück
MOQ
negotiable
Preis
BZX84C27 Elektronische Diodenkomponenten BOM Service 27V Diode Zener
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Name: Zenerdiode
Paket: SOT-23
P ((AV): 300mW
VZ (Nr.): 27V
Zenerdiode IFSM: 2.0A
ZZK: 250Ω
IZK: 0.5mA
Ir: 0.1μA
Hervorheben:

BZX84C27 Diodenkomponenten

,

Elektronische Diodenkomponenten

,

27 V Diode Zener
Grundinformation
Herkunftsort: Shenzhen, Guangdong, China
Markenname: SOCAY
Zertifizierung: REACH,RoHS,ISO
Modellnummer: BZX84C27
Dokument: Produktbroschüre PDF
Zahlung und Versand AGB
Lieferzeit: 5-8 Arbeitstage
Produkt-Beschreibung

27V Zuverlässige Qualität Zenerdiode BZX84C27 Elektronische Komponenten BOM Service

Zener-Diode DATENBLAT:BZX84C2V4~BZX84C75 ((SOT-23)_v2112.1.pdf


Zuverlässige QualitätEigenschaften der Zenerdiode:

  • BZX84C27 Planar Die Konstruktion
  • 300 mW Leistungsausfall
  • BZX84C27 Zener Spannungen von 2,4 V bis 75 V

  • RoHS-konform / grüne EMV



ZenerdiodeBZX84C27Absolute max.

BZX84C27 ParameterSymbolWertEinheiten
Höchste Vorwärtsspannung (Anmerkung 2) @ IF=10mAVF0.9V
BZX84C27 Leistungsauflösung (Anmerkung 1)P ((AV)300mW
BZX84C27 Betriebstemperatur und LagertemperaturTJ, TSTG-55 bis +150°C
BZX84C27 Spitzenvorwärtsströmung VorwärtsströmungIFSM2.0Eine
BZX84C27 Wärmewiderstandsverbindung zum UmgebungsraumR.J.357°C/W

Anmerkung1: Gültig, sofern die Endgeräte bei Raumtemperatur gehalten werden.
Anmerkung 2: Bei Impulse getestet, Periode = 5 ms, Impulsebreite = 300 μs.





ZenerdiodeBZX84C27Elektrische Eigenschaften:

Teilnummer der ZenerdiodeZenerdiode Zener Spannungsbereich (Anmerkung 2)Zenerdiode Max. Zenerimpedanz (Anmerkung 3)Max. Umkehrleckstrom
 VZ @ IZTZZT @ IZTZZK @ IZKIR @ VR
 Nr. (V)Min. ((V)Max. ((V)(Ω)(mA)(Ω)(mA)(μA)(V)
BZX84C2V42.42.22.610056001501
BZX84C2V72.72.52.910056001201
BZX84C3V03.02.83.29556001101
BZX84C3V33.33.13.5955600151
BZX84C3V63.63.43.8905600151
BZX84C3V93.93.74.1905600131
BZX84C4V34.34.04.6905600131
BZX84C4V74.74.45.0805500132
BZX84C5V15.14.85.4605480122
BZX84C5V65.65.26.0405400112
BZX84C6V26.25.86.6105150134
BZX84C6V86.86.47.215580124
BZX84C7V57.57.07.915580115
BZX84C8V28.27.78.71558010.75
BZX84C9V19.18.59.615510010.56
BZX84C10109.410.620515010.27
BZX84C111110.411.620515010.18
BZX84C121211.412.725515010.18
BZX84C131312.414.130517010.18
BZX84C151513.815.630520010.110.5
BZX84C161615.317.140520010.111.2
BZX84C181816.819.145522510.112.6
BZX84C202018.821.255522510.114.0



TeilnummerZenerdiode Zener Spannungsbereich (Anmerkung 2)Zenerdiode Max. Zenerimpedanz (Anmerkung 3)Zener-Diode Max. Umgekehrter Leckstrom
VZ @ IZTZZT @ IZTZZK @ IZKIR @ VR
Nr. (V)Min. ((V)Max. ((V)(Ω)(mA)(Ω)(mA)(μA)(V)
BZX84C222220.823.355525010.115.4
BZX84C242422.825.670525010.116.8
BZX84C272725.128.98023000.50.118.9
BZX84C303028.032.08023000.50.121.0
BZX84C333331.035.08023250.50.123.1
BZX84C363634.038.09023500.50.125.2
BZX84C393937.041.013023500.50.127.3
BZX84C434340.046.0100270010.132.0
BZX84C474744.050.0170237510.0532.9
BZX84C515148.054.0180240010.0535.7
BZX84C626258.066.021524500.50.0543.4
BZX84C686864.072.0240216000.250.0547.6
BZX84C757570.079.0255217000.250.0552.5

Anmerkung 2: Bei Impulse getestet, Periode = 5 ms, Impulsebreite = 300 μs.
Anmerkung 3: f=1 kHZ.




SOT-23 SMD Zener Diode BZX84C27Schaltkreisdiagramm:
BZX84C27 Elektronische Diodenkomponenten BOM Service 27V Diode Zener 0



SOT-23 Oberflächendiode ZenerBZX84C27Kurven:
Fig1. Merkmale von Zener (V)Zbis zu 10 V)
BZX84C27 Elektronische Diodenkomponenten BOM Service 27V Diode Zener 1

Fig2. Merkmale von Zener (11 Vzu43V)
BZX84C27 Elektronische Diodenkomponenten BOM Service 27V Diode Zener 2

Fig3. Zenerdiode Temperaturkoeffizienten
BZX84C27 Elektronische Diodenkomponenten BOM Service 27V Diode Zener 3


Fig4. Zenerdioden typischer Leckstrom
BZX84C27 Elektronische Diodenkomponenten BOM Service 27V Diode Zener 4



SOT-23 Zenerdiode BZX84C27Paketbeschreibung:
BZX84C27 Elektronische Diodenkomponenten BOM Service 27V Diode Zener 5


SOT-23 Paket ZenerdiodeBZX84C27Anzahl:

Teilnummer der ZenerdiodeKomponentenpaketZenerdiodenmenge
BZX84C2V4~BZX84C75SOT-23Band und Rolle 3000 PCS / 7 ′′ Rolle


BZX84C27 Elektronische Diodenkomponenten BOM Service 27V Diode Zener 6

Größe und Tag:
