350 mW Leistungsauslösung Elektronikkomponente BZT52C27 Diode Zener 27V

350 mW Leistungsauslösung Elektronikkomponente BZT52C27 Diode Zener 27V
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Produktbezeichnung: Zenerdiode
Zenerdiodenverpackungsart: SOD-123
Zener-Dioden-Leistungsauflösung: 350mW
Zener Spannung (Nr.): 27V
Zener Spannung (Min.): 25.65V
Zenerspannung (max.): 28.35V
ZZK: 300Ω
IZK: 0.5mA
Hervorheben:

Elektronische Komponente 27V

,

Elektronische Komponente 350 mW

,

Diode Zener 27V-Komponente
Grundinformation
Herkunftsort: Shenzhen, Guangdong, China
Markenname: SOCAY
Zertifizierung: REACH,RoHS,ISO
Modellnummer: BZT52C27
Dokument: Produktbroschüre PDF
Zahlung und Versand AGB
Produkt-Beschreibung

SOCAY 27V 350mW BZT52C27 SOD-123 Paket SMD Zener Diode



Zener-Diode DATENBLAT:BZT52C2V4_BZT52C75(SOD-123)_v2204.1.pdf





Eigenschaften der Zenerdiode:

  • Planar Die Konstruktion
  • 350 mW Leistungsausfall
  • Zener Spannungen von 2,4 ~ 75 V
  • Ideal für automatisierte Montageprozesse
  • Bleifrei in Übereinstimmung mit der EU-RoHS 2.0
  • Grüne Formenverbindung gemäß der Norm IEC 61249

- Ich weiß.



Zener-Dioden-Mechanik Datum:

  • Fall: SOD-123, geformter Kunststoff
  • Anschlussgeräte: nach MIL-STD-750, Methode 2026 zu schweißen
  • Polarität: Siehe Diagramm unten
  • Gewicht: etwa 0,0004 Unzen, 0,01 Gramm





Höchstwerte für die Zenerdiode (T)Eine= 25°C, sofern nicht anders angegeben):

Zenerdiodenparameter Symbol Wert Einheiten
Zener-Dioden-Leistungsauflösung (Anmerkung 1) PD-Krankheit 350 mW
Wärmewiderstand von der Verbindung zum Umgebungsbereich RθJA 357 °C/W
Zener-Dioden-Kreuzungstemperatur TJ 150 °C
Zener-Dioden-SpeicherTemperatur TSTG -55 bis +150 °C
Anmerkung 1: Vorrichtung auf einer Keramikplatte: 7,6 mm x 9,4 mm x 0,87 mm mit einer Plattenfläche von 25 mm2.













Elektrische Eigenschaften der Zenerdiode (TA=25°C):

Teilnummer Zener Spannungsbereich (Anmerkung 2) Maximale Zenerimpedanz (Anmerkung 3)

Höchstbetrag

Leckstrom (Anmerkung 2)
  VZ @ IZT ZZT @ IZT ZZK @ IZK IR @ VR
  Nr. (V) Min. ((V) Max. ((V) (Ω) (mA) (Ω) (mA) (μA) (V)
BZT52C2V4 2.4 2.20 2.60 100 5.0 600 1.00 50 1.0
BZT52C2V7 2.7 2.50 2.90 100 5.0 600 1.00 20 1.0
BZT52C3V0 3.0 2.80 3.20 95 5.0 600 1.00 10 1.0
BZT52C3V3 3.3 3.10 3.50 95 5.0 600 1.00 5 1.0
BZT52C3V6 3.6 3.40 3.80 90 5.0 600 1.00 5 1.0
BZT52C3V9 3.9 3.70 4.10 90 5.0 600 1.00 3 1.0
BZT52C4V3 4.3 4.00 4.60 90 5.0 600 1.00 3 1.0
BZT52C4V7 4.7 4.40 5.00 80 5.0 500 1.00 3 2.0
BZT52C5V1 5.1 4.80 5.40 60 5.0 480 1.00 2 2.0
BZT52C5V6 5.6 5.20 6.00 40 5.0 400 1.00 1 2.0
BZT52C6V2 6.2 5.80 6.60 10 5.0 150 1.00 3 4.0
BZT52C6V8 6.8 6.40 7.20 15 5.0 80 1.00 2 4.0
BZT52C7V5 7.5 7.00 7.90 15 5.0 80 1.00 1 5.0
BZT52C8V2 8.2 7.70 8.70 15 5.0 80 1.00 0.7 5.0
BZT52C9V1 9.1 8.60 9.60 15 5.0 100 1.00 0.5 6.0
BZT52C10 10 9.40 10.60 20 5.0 150 1.00 0.2 7.0
BZT52C11 11 10.40 11.60 20 5.0 150 1.00 0.1 8.0
BZT52C12 12 11.40 12.70 25 5.0 150 1.00 0.1 8.0
BZT52C13 13 12.40 14.10 30 5.0 170 1.00 0.1 8.0
BZT52C15 15 13.80 15.60 30 5.0 200 1.00 0.1 10.5
BZT52C16 16 15.30 17.10 40 5.0 200 1.00 0.1 11.2
BZT52C18 18 16.80 19.10 45 5.0 225 1.00 0.1 12.6
BZT52C20 20 18.80 21.20 55 5.0 225 1.00 0.1 14.0
BZT52C22 22 20.80 23.30 55 5.0 250 1.00 0.1 15.4
BZT52C24 24 22.80 25.60 70 5.0 250 1.00 0.1 16.8
BZT52C27 27 25.10 28.90 80 2.0 300 0.50 0.1 18.9
BZT52C30 30 28.00 32.00 80 2.0 300 0.50 0.1 21.0
BZT52C33 33 31.00 35.00 80 2.0 325 0.50 0.1 23.1
BZT52C36 36 34.00 38.00 90 2.0 350 0.50 0.1 25.2
BZT52C39 39 37.00 41.00 130 2.0 350 0.50 0.1 27.3
BZT52C43 43 40.00 46.00 100 5.0 700 1.00 0.1 32.0
BZT52C47 47 44.00 50.00 100 2.0 750 1.00 0.1 35.0
BZT52C51 51 48.00 54.00 100 2.0 750 1.00 0.1 38.0
BZT52C56 56 53.20 58.80 200 2.0 400 0.50 0.1 39.2
BZT52C62 62 58.90 65.10 215 2.0 423 0.50 0.1 43.4
BZT52C68 68 64.60 71.40 240 2.0 447 0.50 0.1 47.6
BZT52C75 75 71.25 78.75 255 2.0 470 0.50 0.1 52.5

Anmerkung 2: Kurzfristiger Prüfimpuls zur Minimierung der Selbstheizung.

Anmerkung 3: f=1 kHZ.









SOD-123 Paket Zenerdiodenkreislaufdiagramm:

350 mW Leistungsauslösung Elektronikkomponente BZT52C27 Diode Zener 27V 0





Zener-Diodenbewertung und Eigenschaftskurven:

Fig1.Leistungsabbau-Kurve

350 mW Leistungsauslösung Elektronikkomponente BZT52C27 Diode Zener 27V 1



Abbildung 2. Typische Knotenkapazität

350 mW Leistungsauslösung Elektronikkomponente BZT52C27 Diode Zener 27V 2



Fig3. Typische Zener-Aufschlüsselung

350 mW Leistungsauslösung Elektronikkomponente BZT52C27 Diode Zener 27V 3



Fig4. Typische Zener-Aufschlüsselung

350 mW Leistungsauslösung Elektronikkomponente BZT52C27 Diode Zener 27V 4





Fig5. Typische Zener-Aufschlüsselung

350 mW Leistungsauslösung Elektronikkomponente BZT52C27 Diode Zener 27V 5





SOD-123Packung Zener Diode Umriss (Abmessungen in Zoll und (Millimeter)):

350 mW Leistungsauslösung Elektronikkomponente BZT52C27 Diode Zener 27V 6





SOD-123 Packung Zenerdiodenbestellinformationen:

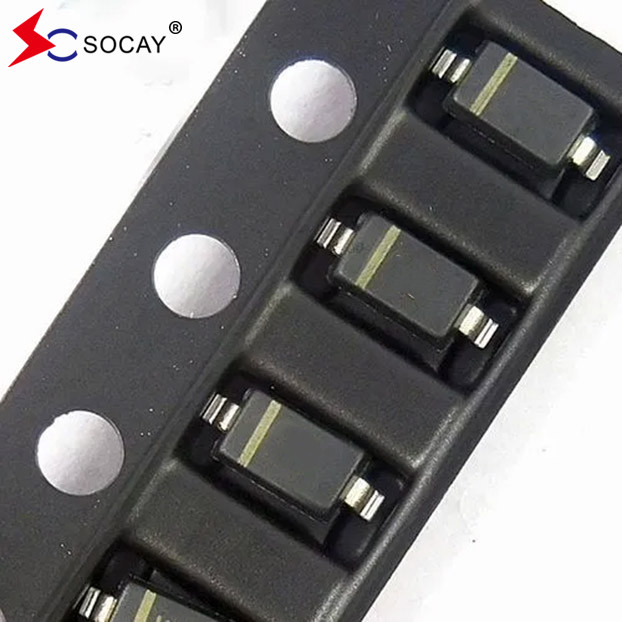

Teilnummer der Zenerdiode Komponentenpaket Anzahl Verpackungsoption
BZT52C2V4 bis BZT52C75 SOD-123 10000 Stück pro 13" Plastikrolle
BZT52C2V4 bis BZT52C75 SOD-123 3000 Stück pro 7" Plastikrolle





350 mW Leistungsauslösung Elektronikkomponente BZT52C27 Diode Zener 27V 7
