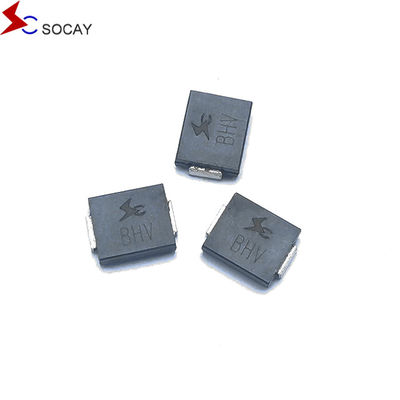

Socay TVS Schnellschaltdioden DO-214AB 8.0SMDJ 8000W 14V Oberflächenmontage Übergangsspannungsschutz
Datenblatt:8.0SMDJ_v2107.1.pdf
| Gewicht |
00,007 Unzen, 0,21 Gramm |
| |
|
| Fall |
JEDEC DO-214AB geformter Kunststoff über passivierte Glasverbindung |
| |
|
| Polarität |
Das Farbband bezeichnet die Kathode außer der Bipolaren |
| |
|
| Terminal |
Matte Zinnplattierte Leitungen, nach JESD22-B102D zu schweißen |
Selektionsmethode
1.Um das Produkt des Kunden, die Betriebsspannung, den Anwendungsanschluss und das erforderliche Schutzniveau zu bestimmen.
2.Der VRWM-Wert der Vorrichtung muss größer oder gleich der normalen Betriebsspannung im Kundenkreislauf sein.
3.Versichern Sie, dass der VC-Wert (Klemmspannung) unter der maximalen Spannung für den Back-End-Chip liegt.
4.Wählen Sie das entsprechende Gerätepaket und die entsprechende Leistung anhand des Anwendungsanschlusses und des Schutzniveaus aus.
Beschreibung:
Die 8.0SMDJ-Serie ist speziell zum Schutz sensibler elektronischer Geräte vor Spannungsüberschreitungen durch Blitze und andere vorübergehende Spannungsereignisse konzipiert.
| Teilnummer |
Markierung |
Rückwärts
Stand-Off
Spannung VRWM (V)
|
Aufschlüsselung
Spannung VBR (V)
@ IT
|
Prüfung
Strom
Die in Absatz 1 genannten Angaben sind zu beachten.
|
Höchstbetrag
Klemmen
Spannung VC @IPP (V)
|
Höchstbetrag
Höchststand
Puls
Laufende IPP (A)
|
Höchstbetrag
Rückwärts
Leckage IR
@VRWM (μA)
|
| Einheit |
Zwei |
Einheit |
Zwei |
Min. |
Maximal |
| 8.0SMDJ14A |
8.0SMDJ14CA |
8PEG |
8BEG |
14 |
15.60 |
17.20 |
10 |
23.2 |
348.28 |
200 |
| 8.0SMDJ15A |
8.0SMDJ15CA |
8PEK |
8BEK |
15 |
16.70 |
18.50 |
1 |
24.4 |
331.15 |
100 |
| 8.0SMDJ16A |
8.0SMDJ16CA |
8PEM |
8BEM |
16 |
17.80 |
19.70 |
1 |
26.0 |
310.77 |
50 |
| 8.0SMDJ17A |
8.0SMDJ17CA |
8PEP |
8BEP |
17 |
18.90 |
20.90 |
1 |
27.6 |
292.75 |
20 |
| 8.0SMDJ18A |
8.0SMDJ18CA |
8PER |
8BER |
18 |
20.00 |
22.10 |
1 |
29.2 |
276.71 |
10 |
| 8.0SMDJ19A |
8.0SMDJ19CA |
8PET |
8BET |
19 |
21.10 |
23.30 |
1 |
30.8 |
262.51 |
10 |
| 8.0SMDJ20A |
8.0SMDJ20CA |
8PEV |
8BEV |
20 |
22.20 |
24.50 |
1 |
32.4 |
249.38 |
5 |
| 8.0SMDJ22A |
8.0SMDJ22CA |
8PEX |
8BEX |
22 |
24.40 |
26.90 |
1 |
35.5 |
227.61 |
5 |
Eigenschaften:
- Glas-Passivierungsplatte
- Niedrige Leckage
- Einheitliche und bidirektionale Einheit
- Ausgezeichnete Klemmfähigkeit
- 8000W Spitzenleistung bei 10 × 1000μs WellenformWiederholgeschwindigkeit (Tätigkeitszyklus):0.01%
- Sehr schnelle Reaktionszeit
- RoHS-konform
Anwendungen:
TVS-Geräte sind ideal für den Schutz von I/O-Schnittstellen, VCC-Bus und anderen anfälligen Schaltkreisen, die in Telekommunikations-, Computer-, Industrie- und Verbraucherelektronikanwendungen verwendet werden.
| Höchstgeschwindigkeiten (TA=25°C, sofern nicht anders angegeben) |
| |
| Parameter |
Symbol |
Wert |
Einheit |
| Spitzenimpulsleistung Dissipation mit einer Wellenform von 10/1000μs (Bild 1) (Anmerkung 1), (Anmerkung 2) |
PPPM |
8000 |
Watt |
| Spitzenimpulsstrom mit einer Wellenform von 10/1000μs. (Anmerkung 1, Abbildung 3) |
Ich...PP |
Siehe folgende Tabelle |
Ampere |
| Stromverteilung auf unendlicher Wärmeschwänze bei TL= 75°C |
PM ((AV) |
6.5 |
Watt |
| Spitzenvorwärtsströmung, 8,3 ms einzelne halbe Sinuswelle (Anmerkung 3) |
Ich...FSM |
300 |
Ampere |
| Höchstinstantane Vorwärtsspannung bei 25A nur für die Einbahnstraße (Anmerkung 4) |
VF |
3.5/5.0 |
Spannung |
| Betriebsverbindung und Lagertemperaturbereich. |
TJ, TSZG |
-55 bis +150 |
°C |
|
Anmerkungen:
1. Nicht wiederholter Strompuls, nach Abbildung 3 und abgeschnitten über TEine= 25°C pro Abbildung 2.
2. auf Kupferpolster mit einer Dicke von 0,03 mm und einer Breite von 5,0 mm an jedem Endgerät montiert.
3. 8,3 ms einzelne halbe Sinuswelle oder gleichwertige Quadratwelle, Arbeitszyklus = maximal 4 Impulse pro Minute.
4. VF< 3,5 V für VBR< 200 V und VF< 6,5 V für VBR> 201 V.
|
