Startseite /Produkte/TVS-Dioden/SOCAY 5000W 5KP-Serie TVS-Dioden zum Schutz von Schaltkreisen

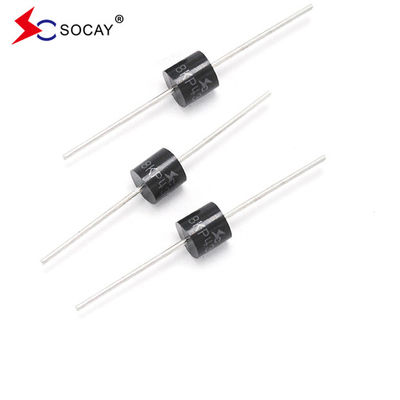

SOCAY 5000W 5KP-Serie TVS-Dioden zum Schutz von Schaltkreisen

250pcs
MOQ
negotiable
Preis
SOCAY 5000W 5KP-Serie TVS-Dioden zum Schutz von Schaltkreisen
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Rückdistanzhülsenspannung: 78.0V
Ausfallspannung @It (Min.): 86.70V
Abbruchspannung@Es (max.): 95.80V
Prüfstrom: 1mA
Höchstspannung der Klemmung @Ipp: 126.0V
Maximaler Höchstimpuls-Strom: 39.68A
Höchstmenge der Rückflüssigkeit: 5 μA
Hervorheben:

Dioden für Fernsehgeräte von 5000 W

,

TVS-Dioden der 5KP-Serie
Grundinformation
Herkunftsort: Shenzhen, Guangdong, China
Markenname: SOCAY
Zertifizierung: UL,REACH,RoHS,ISO
Modellnummer: 5KP78A 5KP78CA
Dokument: Produktbroschüre PDF
Zahlung und Versand AGB
Lieferzeit: 5-8 Arbeitstage
Produkt-Beschreibung

SOCAY 5000W 5KP-Serie TVS-DIODE für Schaltkreisschutz


Datenblatt:5KP.pdf


5KP78A 5KP78CA Kurze Einleitung:

The 5KP series is designed for the protection of sensitive electronic equipment from transient voltages caused by lightning and other transient voltage events that can be harmful to the equipment itself.

Teilnummer

Rückwärts

Stand-Off

Spannung VRWM (V)

Aufschlüsselung

SpannungVBR (V) @ IchT

Prüfung

Strom

Ich...T

(mA)

Höchstbetrag

Klemmen

Spannung VC (V) @ IchPP

Höchstbetrag

Höchststand Puls

Strom

Ich...PP(A)

Höchstbetrag

Rückwärts

LeckageIch...R (μEine) @VRWM
Einheit Zwei   Min. Maximal
5KP5.0A 5KP5.0CA 5.0 6.40 7.00 10 9.2 543.48 800
5KP6.0A 5KP6.0CA 6.0 6.67 7.37 10 10.3 485.44 800
5KP6.5A 5KP6.5CA 6.5 7.22 7.89 10 11.2 446.43 500
5KP7.0A 5KP7.0CA 7.0 7.78 8.60 10 12.0 416.67 200
5KP7.5A 5KP7.5CA 7.5 8.33 9.21 1 12.9 416.67 200
5KP8.0A 5KP8.0CA 8.0 8.89 9.83 1 13.6 367.65 50
5KP8.5A 5KP8.5ACA 8.5 9.44 10.40 1 14.4 347.22 20
5KP9.0A 5KP9.0CA 9.0 10.00 11.10 1 15.4 324.68 10
5KP10A 5KP10CA 10.0 11.10 12.30 1 17.0 294.12 5
5KP11A 5KP11CA 11.0 12.20 13.50 1 18.2 274.73 5
5KP12A 5KP12CA 12.0 13.30 14.70 1 19.9 251.26 5
5KP13A 5KP13CA 13.0 14.40 15.90 1 21.5 232.56 5
5KP14A 5KP14CA 14.0 15.60 17.20 1 23.2 215.52 5
5KP15A 5KP15CA 15.0 16.70 18.50 1 24.4 204.92 5
5KP16A 5KP16CA 16.0 17.80 19.70 1 26.0 192.31 5
5KP17A 5KP17CA 17.0 18.90 20.90 1 27.6 181.16 5
5KP18A 5KP18CA 18.0 20.00 22.10 1 29.2 171.23

5
5KP19A 5KP19CA 19.0 21.10 23.30 1 30.8 162.44 5
5KP20A 5KP20CA 20.0 22.20 24.50 1 32.4 154.32 5
5KP22A 5KP22CA 22.0 24.40 26.90 1 35.5 140.85 5
5KP24A 5KP24CA 24.0 26.70 29.50 1 38.9 128.53 5
5KP26A 5KP26CA 26.0 28.90 31.90 1 42.1 118.76 5
5KP28A 5KP28CA 28.0 31.10 34.40 1 45.4 110.13 5
5KP30A 5KP30CA 30.0 33.30 36.80 1 48.4 103.31 5
5KP33A 5KP33CA 33.0 36.70 40.60 1 53.3 93.81 5
5KP36A 5KP36CA 36.0 40.00 44.20 1 58.1 86.06 5
5KP40A 5KP40CA 40.0 44.40 49.10 1 64.5 77.52 5
5KP43A 5KP43CA 43.0

47.80

 52.80 1 69.4 72.05 5
5KP45A 5KP45CA 45.0 50.00 55.30 1 72.7 68.78 5
5KP48A 5KP48CA 48.0 53.30 58.90 1 77.4 64.60 5
5KP51A 5KP51CA 51.0 56.70 62.70 1 82.4 60.68 5
5KP54A 5KP54CA 54.0 60.00 66.30 1 87.1 57.41 5
5KP58A 5KP58CA 58.0 64.40 71.20 1 93.6 53.42 5
5KP60A 5KP60CA 60.0 66.70 73.70 1 96.8 51.65 5
5KP64A 5KP64CA 64.0 71.10 78.60 1 103.0 48.54 5
5KP70A 5KP70CA 70.0 77.80 86.00 1 113.0 44.25 5
5KP75A 5KP75CA 75.0 83.30 92.10 1 121.0 41.32 5
5KP78A 5KP78CA 78.0 86.70 95.80 1 126.0 39.68 5
5KP80A 5KP80CA 80.0 88.80 97.60 1 129.6 38.58 5
5KP85A 5KP85CA 85.0 94.40 104.00 1 137.0 36.50 5




5KP78A 5KP78CA Eigenschaften:





u geringe Leckage

u Ein- und Bidirektionale

u Ausgezeichnete Klemmfähigkeit

u Schnelle Reaktion und Reaktion

u RoHS-konform und halogenfrei

u Typische IR von weniger als 5 μA über 12 V.

u Matt Zinn ohne Blei

u P600-verpackte glaspassivisierte Chipknoten

u Hochtemperaturbrennen: 260°C/40 Sekunden bei Klemmen

u 5000W Spitzenleistung mit 10 × 1000μs Wellenform

u Typischer Höchsttemperaturkoeffizient ΔVBR = 0,1% ×VBR@25°C × ΔT

u Schnelle Reaktionszeit: typischerweise weniger als 1,0 PS von 0 Volt bis VBR min.
u Kunststoffverpackung mit Unterzeichner Laborentzündbarkeit 94V-0
u Die häufigste Art von Ausfall ist ein Kurzschluss aufgrund von Überspannung oder Überstrom.
u Die Schnurrhautprüfung erfolgt nach JEDEC JESD201A Tabelle 4a und 4c.
u IEC-61000-4-2 ESD 15kV ((Luft), 8kV (Kontakt)
uESD-geschützte Datenkabel gemäß IEC 61000-4-2
(IEC 801-2)
u EFT-Schutz von Datenleitungen gemäß IEC 61000-4-4
(IEC 801-4)




5KP78A 5KP78CAAnwendung:

TVS-Geräte eignen sich hervorragend für den Schutz von I/O-Schnittstellen, VCC-Bussen und anderen sensiblen Schaltungen in Industrie-, Computer-, Telekommunikations- und Unterhaltungselektronikanwendungen.

Parameter Symbol Wert Einheit
Spitzenimpulsleistung Dissipation mit einer Wellenform von 10/1000μs (Abbildung 1) (Anmerkung 1), (Anmerkung 2) PPPM 5000 Watt
Spitzenimpulsstrom mit einer Wellenform von 10/1000μs. (Anmerkung 1, Abbildung 3) Ich...PP Siehe folgende Tabelle Ampere
Stromverteilung auf unendlicher Wärmeschwänze bei TL= 75°C PM ((AV)) 8.0 Watt
Spitzenvorwärtsströmung, 8,3 ms einzelne halbe Sinuswelle (Anmerkung 3) Ich...FSM 500 Ampere
Höchstinstantane Vorwärtsspannung bei 25A nur für die Einbahnstraße (Anmerkung 4) TF  3.5/5.0 Spannung
Betriebsverbindung und Lagertemperaturbereich. TJ, TSZG -55 bis +150 °C

Anmerkungen:

1. Nicht wiederholter Strompuls, nach Abbildung 3 und abgeschnitten über TA = 25°C nach Abbildung 2.

2. auf Kupferplatten mit einer Dicke von 5,0 mm x 5,0 mm (0,03 mm) an jedem Terminal montiert.

3. 8,3 ms einzelne halbsinusoidale oder gleichwertige quadratische Welle, Arbeitszyklus = maximal 4 Impulse/Minute.

4. VF < 3,5 V bei VBR < 200 V und VF < 6,5 V bei VBR > 201 V.

SOCAY 5000W 5KP-Serie TVS-Dioden zum Schutz von Schaltkreisen 0

SOCAY 5000W 5KP-Serie TVS-Dioden zum Schutz von Schaltkreisen 1

SOCAY 5000W 5KP-Serie TVS-Dioden zum Schutz von Schaltkreisen 2
 SOCAY 5000W 5KP-Serie TVS-Dioden zum Schutz von Schaltkreisen 3


  • SOCAY ist Inhaber von Urheberrechten, Marken, verschiedenen Patenten, Geschäftsgeheimnissen und anderen Rechten an geistigem Eigentum.
  • SOCAY behält sich das Recht vor, die hier beschriebenen Produkte jederzeit ohne vorherige Ankündigung zu ändern.
  • SOCAY übernimmt keine Zusicherungen oder Gewährleistungen bezüglich der Eignung seiner Produkte für irgendeinen Zweck und lehnt jegliche Haftung ab.
  • Die in dem SOCAY-Datenblatt angegebenen Parameter können von Anwendung zu Anwendung variieren.Alle Betriebsparameter müssen vor dem Gebrauch vom technischen Sachverständigen des Kunden überprüft werden..
  • Alle Verantwortung und Haftung für die Nichteinhaltung dieser Warnung wird abgelehnt.
