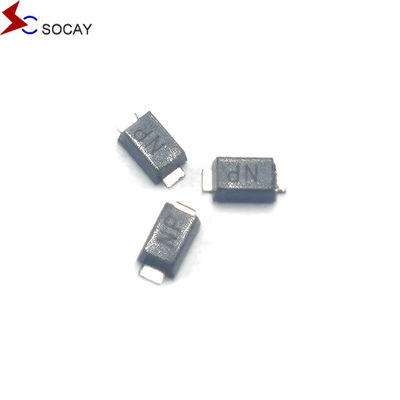

Socay TVS Dioden 200W Bidirektionale SMF-Serie Oberflächenmontage Übergangsspannungsschutzgeräte

Socay TVS Dioden 200W Bidirektionale SMF-Serie Oberflächenmontage Übergangsspannungsschutzgeräte

Datenblatt:SMF-Serie_v2211.1.pdf

Beschreibung:

The SMF series of transient voltage suppressors are designed to protect sensitive electronic equipment from transient voltages caused by lightning and other transient voltage events that can damage electronic equipment and interfere with normal equipment use.

Eigenschaften:

• Kompatibel mit der industriellen Standardverpackung SOD-123
• Für Oberflächenanwendungen zur Optimierung des Plattenraums
• Niedrige Leckage
• Einheitliche und bidirektionale Einheit
• mit einer Breite von mehr als 20 mm
• Niedrige Induktivität
• Ausgezeichnete Klemmfähigkeit
• 200W Spitzenleistung bei 10 × 1000μs Wellenform Wiederholungsrate (Zyklus):0.01%
• Schnelle Reaktionszeit: in der Regel weniger als 1,0 s von 0 Volt bis VBR min
• Hochtemperaturlöten: 260°C/40 Sekunden an den Endgeräten
• Typischer Höchsttemperaturkoeffizient ΔVBR = 0,1% × VBR@25°C×ΔT
• Plastikverpackung hat Unterzeichner Labor Entzündbarkeit 94V-0
• Bleifreies mattes Zinn Plattiert
• Halogenfrei und RoHS-konform
• Typischer Ausfallmodus ist kurz von über-spezifizierte Spannung oder Strom
• Der Wiskertest wird auf der Grundlage von JEDEC JESD201A gemäß den Tabellen 4a und 4c durchgeführt.
• IEC-61000-4-2 ESD 15kV ((Luft), 8kV (Kontakt)
• ESD-Schutz von Datenleitungen gemäß IEC 61000-4-2 (IEC 801-2)
• EFT-Schutz von Datenleitungen gemäß IEC 61000-4-4 (IEC 801-4)

Anwendungen:

TVS-Geräte sind ideal zum Schutz von I/O-Schnittstellen, VCC-Bussen und anderen anfälligen Schaltungen, die in Telekommunikation, Unterhaltungselektronik, Computern und industriellen Anwendungen verwendet werden.
