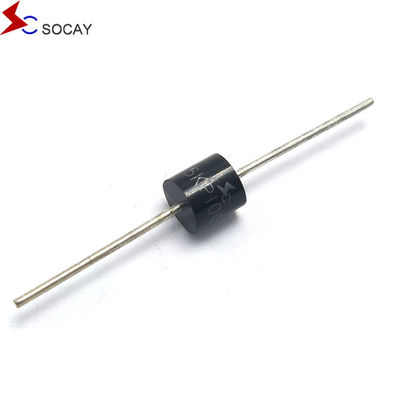

SOCAY TVS Dioden15000W 28V Achs-Blei-Transient-Spannungsunterdrücker 15KPA-Serie

SOCAY TVS Dioden15000W 28V Achs-Blei-Transient-Spannungsunterdrücker 15KPA-Serie

15KPA28A DATENBLAT:15KPA.pdf

15KPA28ABeschreibung:

Die 15KPA-Serie ist zum Schutz empfindlicher elektronischer Geräte vor Spannungsüberschreitungen durch Blitze und andere vorübergehende Spannungsereignisse ausgelegt.

15KPA28AEigenschaften:

• Passivierte Verbindung aus Glas in Verpackung P600
• Niedrige Leckage
• Einheitliche und bidirektionale Einheit
• Die Klemmfähigkeit ist ausgezeichnet.
• 15000W Spitzenleistung bei 10 × 1000μs Wellenform Wiederholung
  Rate (Tätigkeitszyklus):0.01%
• Schnelle Reaktionszeit: typischerweise weniger als 1,0 Sekunden von 0 Volt bis VBR min
• Typische IR von weniger als 2 μA über 40 V
• Hochtemperaturlöten: 260°C/40 Sekunden an den Endgeräten
• Typischer Höchsttemperaturkoeffizient ΔVBR = 0,1% ×VBR@25°C×ΔT
• Kunststoffverpackungen mit einer Entflammbarkeit von 94V-0.
• Matte Bleifrei-Bleibearbeitung mit Zinn
• Nichthalogen und RoHS-konform
• Häufige Fehlerursachen sind Spannung oder Strom, die die angegebenen Werte übersteigen
• Die Muschelprüfung wurde gemäß den Tabellen 4a und 4c von JEDEC JESD201A durchgeführt.
• IEC-61000-4-2 ESD 15kV ((Luft), 8kV (Kontakt)
• ESD-Schutz von Datenleitungen gemäß IEC 61000-4-2 (IEC 801-2)
• EFT-Schutz von Datenleitungen gemäß IEC 61000-4-4 (IEC 801-4)

15KPA28A Anwendungen:

TVS-Geräte sind ideal zum Schutz von E/A-Schnittstellen, VCC-Bussen und anderen anfälligen Schaltungen, die in Telekommunikations-, Computer-, Industrie- und Verbraucherelektronikanwendungen verwendet werden.
