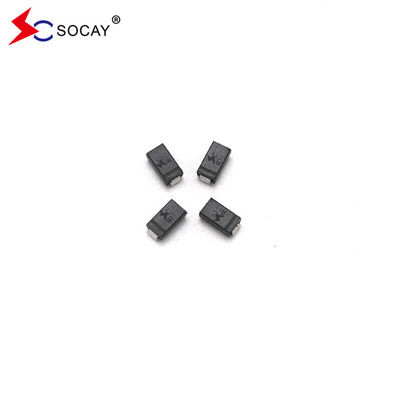

Socay TVS Dioden 400w 22V Oberflächenmontage Übergangsspannungsunterdrücker SMAJ22A SMC
Datenblatt:Das ist SMAJ_v2207.1.pdf
Kurze Einführung:
Die SMAJ-Serie ist für den Schutz elektronischer Geräte vor Spannungsüberschreitungen durch Blitze und andere Überschreitungsspannungsereignisse ausgelegt.
Anwendung:
TVS-Geräte eignen sich hervorragend zum Schutz von I/O-Schnittstellen, VCC-Bus und anderen anfälligen Schaltungen, die in Telekommunikations-, Computer-, Industrie- und Verbraucherelektronikanwendungen verwendet werden.
| Teilnummer |
Verbrennung |
Umgekehrter Stand-off
Spannung VRWM(V) |
Ausfallspannung VBR (V)
@ IT |
Prüfung
Strom
Die Kommission kann die Kommission auffordern, diese zu prüfen.
|
Höchstbetrag
Klemmen
Spannung VC @IPP (V) |
Höchstbetrag
Höchststand
Impulskurrent
IPP (A) |
Höchstbetrag
Umgekehrte Leckage IR @VRWM (μA) |
| Einheit |
Zwei |
Einheit |
Zwei |
Min. |
Maximal |
| SMAJ45A |
SMAJ45CA |
Lebenslauf |
YV |
45.0 |
50.00 |
55.30 |
1 |
72.7 |
5.50 |
5 |
| SMAJ48A |
SMAJ48CA |
CX |
YX |
48.0 |
53.30 |
58.90 |
1 |
77.4 |
5.17 |
5 |
| SMAJ51A |
SMAJ51CA |
CZ |
YZ |
51.0 |
56.70 |
62.70 |
1 |
82.4 |
4.85 |
5 |
| SMAJ54A |
SMAJ54CA |
RE |
ZE |
54.0 |
60.00 |
66.30 |
1 |
87.1 |
4.59 |
5 |
| SMAJ58A |
SMAJ58CA |
RG |
ZG |
58.0 |
64.40 |
71.20 |
1 |
93.6 |
4.27 |
5 |
| SMAJ60A |
SMAJ60CA |
RK |
ZK |
60.0 |
66.70 |
73.70 |
1 |
96.8 |
4.13 |
5 |
| SMAJ64A |
SMAJ64CA |
RM |
ZM |
64.0 |
71.10 |
78.60 |
1 |
103.0 |
3.88 |
5 |
| SMAJ70A |
SMAJ70CA |
RP |
ZP |
70.0 |
77.80 |
86.00 |
1 |
113.0 |
3.54 |
5 |
| SMAJ75A |
SMAJ75CA |
RR |
ZR |
75.0 |
83.30 |
92.10 |
1 |
121.0 |
3.31 |
5 |
| SMAJ78A |
SMAJ78CA |
NT1 die |
ZT |
78.0 |
86.70 |
95.80 |
1 |
126.0 |
3.17 |
5 |
| SMAJ80A |
SMAJ80CA |
RB |
ZB |
80.0 |
88.80 |
97.60 |
1 |
129.6 |
3.09 |
5 |
| SMAJ85A |
SMAJ85CA |
Wohnmobil |
ZV |
85.0 |
94.40 |
104.00 |
1 |
137.0 |
2.92 |
5 |
| SMAJ90A |
SMAJ90CA |
RX |
ZX |
90.0 |
100.00 |
111.00 |
1 |
146.0 |
2.74 |
5 |
| SMAJ100A |
SMAJ100CA |
RZ |
ZZ |
100.0 |
111.00 |
123.00 |
1 |
162.0 |
2.47 |
5 |
| SMAJ110A |
SMAJ110CA |
SE |
VE |
110.0 |
122.00 |
135.00 |
1 |
177.0 |
2.26 |
5 |
| SMAJ120A |
SMAJ120CA |
Generalsekretär |
VG |
120.0 |
133.00 |
147.00 |
1 |
193.0 |
2.07 |
5 |
| SMAJ130A |
SMAJ130CA |
SK |
VK |
130.0 |
144.00 |
159.00 |
1 |
209.0 |
1.91 |
5 |
| SMAJ140A |
SMAJ140CA |
SB |
VB |
140.0 |
155.00 |
171.00 |
1 |
226.8 |
1.76 |
5 |
| SMAJ150A |
SMAJ150CA |
S.M. |
V.M. |
150.0 |
167.00 |
185.00 |
1 |
243.0 |
1.65 |
5 |
| SMAJ160A |
SMAJ160CA |
SP |
Vizepräsident |
160.0 |
178.00 |
197.00 |
1 |
259.0 |
1.54 |
5 |
| SMAJ170A |
SMAJ170CA |
SR |
VR |
170.0 |
189.00 |
209.00 |
1 |
275.0 |
1.45 |
5 |
| SMAJ180A |
SMAJ180CA |
ST |
VT |
180.0 |
201.00 |
220.00 |
1 |
291.6 |
1.37 |
5 |
| SMAJ190A |
SMAJ190CA |
SV |
VV |
190.0 |
211.00 |
232.00 |
1 |
307.8 |
1.30 |
5 |
| SMAJ200A |
SMAJ200CA |
SW |
VW |
200.0 |
224.00 |
247.00 |
1 |
324.0 |
1.23 |
5 |
| SMAJ220A |
SMAJ220CA |
Schnittstellen |
VX |
220.0 |
246.00 |
272.00 |
1 |
356.0 |
1.12 |
5 |
| SMAJ250A |
SMAJ250CA |
SZ |
VZ |
250.0 |
279.00 |
309.00 |
1 |
405.0 |
0.99 |
5 |
| SMAJ300A |
SMAJ300CA |
DE |
Er |
300.0 |
335.00 |
371.00 |
1 |
486.0 |
0.82 |
5 |
| SMAJ350A |
SMAJ350CA |
Generaldirektion |
HG |
350.0 |
391.00 |
432.00 |
1 |
567.0 |
0.71 |
5 |
| SMAJ400A |
SMAJ400CA |
DK |
HK |
400.0 |
447.00 |
494.00 |
1 |
648.0 |
0.62 |
5 |
| SMAJ440A |
SMAJ440CA |
DM |
HM |
440.0 |
492.00 |
543.00 |
1 |
713.0 |
0.56 |
5 |
Anmerkungen:
1.1.Das Suffix "A" bezeichnet eine Vorrichtung mit einer Toleranz von 5%.
2.2. Nach der Teilnummer wird das Suffix "CA" hinzugefügt, um bidirektionale Vorrichtungen anzugeben.
3.3 Für bidirektionale Vorrichtungen mit VRvon 10 Volt und weniger, die IRDie Grenze ist doppelt.
Eigenschaften:
Die Verbindung ist mit Glas passiviert
Niedrige Induktivität
Niedrige Leckage
Einheitliche und bidirektionale Einheit
Die Klemmfähigkeit ist ausgezeichnet.
Beschichtet mit mattem, bleifreiem Zinn.
Halogenfrei und RoHS-konform
Optimierung der Plattenfläche für Oberflächenanwendungen
Die Plastikverpackung hat eine Entflammbarkeit von 94V-0.
Überspezifizierung von Spannung oder Strom ist eine häufige Fehlerursache
Die Whisker-Prüfung erfolgt nach JEDEC JESD201A, insbesondere nach den Tabellen 4a und 4c.
Das Gerät verfügt über eine Spitzenleistung von 400 W bei Verwendung einer Wellenformwiederholungsrate von 10 × 1000μs (Arbeitszyklus) von 0,01%.
Schnelle Reaktionszeit: typischerweise weniger als 1,0 Sekunden von 0 Volt bis VBR min
Typische Infrarot (IR) ist weniger als 5 Mikroampere (μA) über 12 Volt.
Lötung bei hohen Temperaturen: Die Endgeräte sollten 40 Sekunden lang auf 260°C erhitzt werden.
IEC-61000-4-2 ESD 15kV ((Luft), 8kV (Kontakt)
Typischer Höchsttemperaturkoeffizient ΔVBR = 0,1% × VBR@25°C× ΔT
ESD-Schutz von Datenleitungen gemäß IEC 61000-4-2 (IEC 801-2)
EFT-Schutz von Datenleitungen gemäß IEC 61000-4-4 (IEC 801-4)
| Parameter |
Symbol |
Wert |
Einheit |
| Spitzenimpulsleistung Dissipation mit einer Wellenform von 10/1000μs (Bild 1) (Anmerkung 1), (Anmerkung 2) |
PPPM |
400 |
Watt |
| Spitzenimpulsstrom mit einer Wellenform von 10/1000μs. (Anmerkung 1, Abbildung 3) |
Ich...PP |
Siehe folgende Tabelle |
Ampere |
| Stromverteilung auf unendlicher Wärmeschwänze bei TL= 75°C |
PM ((AV)) |
1.0 |
Watt |
| Spitzenvorwärtsströmung, 8,3 ms einzelne halbe Sinuswelle (Anmerkung 3) |
Ich...FSM |
40 |
Ampere |
| Höchstinstantane Vorwärtsspannung bei 25A nur für die Einbahnstraße (Anmerkung 4) |
VF |
3.5/5.0 |
Spannung |
| Betriebsverbindung und Lagertemperaturbereich. |
TJ, TSZG |
-55 bis +150 |
°C |
Anmerkungen:
1- Wird ein nicht wiederholter Strompuls angewendet, wie in Abbildung 3 gezeigt, und derat über TA = 25°C, wie in Abbildung 2.2.
2.Die Vorrichtung auf Kupferpolster mit einer Dicke von 5,0 mm x 5,0 mm (0,03 mm) an jedem Endgerät montieren.
3Das Gerät sollte eine halbe Sinuswelle oder eine gleichwertige Quadratwelle mit einer Dauer von 8,3 ms erzeugen.
4Die Vorwärtsspannung (VF) sollte für VBR-Werte unter 200 V und für VBR-Werte über 201 V unter 3,5 V und für VBR-Werte unter 6,5 V liegen. Alle Einheiten und Kennzahlen sind streng einzuhalten.
