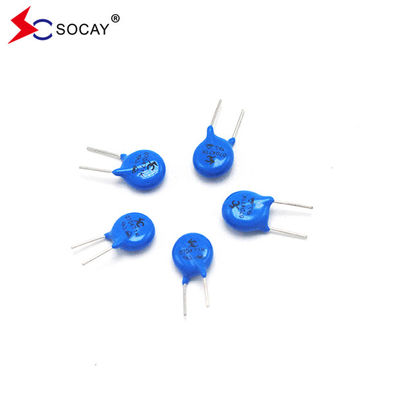

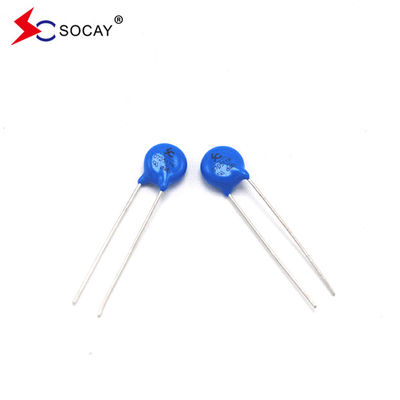

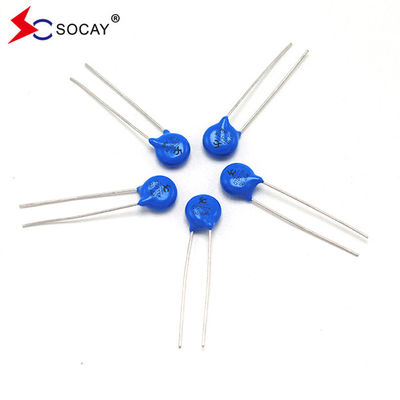

High Power Zov Varistor 07d 271k 270V Ф7mm Paket Typ 10A IP 230V VC

High Power Zov Varistor 07d 271k 270V Ф7mm Paket Typ 220(198~242) V

Datenblatt:0D-Serie_v2306.1.pdf

Anmerkung:Spannung> 33V, K beträgt ±10%

Beschreibung:

Die Radial-Blei-Varistoren der 07D-Serie bieten eine ideale Schaltkreislaufschutzlösung für Anwendungen mit niedriger Gleichspannung, da sie höhere Überspannungswerte bieten als je zuvor in solchen kleinen Scheiben verfügbar.
Der maximale Spitzenspannstrom kann bis zu 1,75KA (Impuls von 8 / 20 μs) erreichen, um vor hohen Spitzenspannen zu schützen, einschließlich indirekter Blitzstörungen,System, das Transiente und abnormale schnelle Transiente von der Stromquelle schaltet.

Was ist die Funktion eines Varistors?
Die Reaktionszeit des Varistors beträgt ns, was schneller ist als die Luftentladungsschläuche und etwas langsamer als die TVS-Schläuche.die Reaktionsgeschwindigkeit kann den Anforderungen an den Überspannungsschutz elektronischer Schaltungen entsprechen,Die Verbindungskapazität eines Varistors liegt in der Regel in der Größenordnung von Hunderten bis Tausenden Pf.Es ist nicht geeignet, direkt für den Schutz von Hochfrequenzsignalleitungen verwendet zu werdenBei Verwendung im Schutz von Wechselstromkreisen erhöht die große Verbindungskapazität das Leckage.Die Durchflusskapazität des Varistors ist größer, jedoch kleiner als die des Gasentladungsrohrs.

Das größte Merkmal des Varistors ist, dass, wenn die auf ihn angewandte Spannung unter dem Schwellenwert "UN" liegt, der Strom, der durch ihn fließt, extrem klein ist, was einem geschlossenen Ventil entspricht.Wenn die Spannung die UN übersteigt, sein Widerstand Der Wert wird kleiner, was dazu führt, dass der Strom, der durch ihn fließt, ohne große Veränderung des Einflusses auf andere Schaltkreise ansteigt,so die Auswirkungen der Überspannung auf nachfolgende empfindliche Schaltkreise reduziertMit dieser Funktion kann die in der Schaltung häufig auftretende abnormale Überspannung unterdrückt und die Schaltung vor Überspannungsschäden geschützt werden.

Varistoren werden hauptsächlich zum Schutz vor vorübergehender Überspannung verwendet,aber seine Volt-Ampereigenschaften ähnlich denen von Halbleiterspannungsreglern ermöglichen es auch, eine Vielzahl von Schaltkreiskomponentenfunktionen zu haben, wie z. B.:
(1) Die stabile Spannung von Gleichspannungskomponenten für Hochspannung und Niederspannung kann bis zu mehrere Tausend Volt betragen, was für Siliziumspannungsregler nicht möglich ist.
(2) Spannungsfluktuationserkennungskomponente.
(3) Gleichstrombatterie-Schaltkomponente.
(4) Spannungsgleichstellkomponenten.
(5) Fluoreszenz-Startkomponente

Eigenschaften:

Gemeinsame Einstufungen von Varistor
1. Verschiedene Durchmessergrößen: 5mm, 7mm, 10mm, 14mm, 20mm, 25mm, 32mm, 34mm, 40mm, 53mm. Je nach Größe ist die konventionelle Bezeichnung von SOCAY5 5mm-5D; 10mm-10D und so weiter...
2Weite Bandbreite des variablen Widerstandsspannungsbereichs: 18V-1800V
3Mehrfache Überspannungsfähigkeit: Standard, Hochspannung, Ultra-Hochspannung
4. Große Stromverarbeitungs- und Energieabsorptionsmöglichkeiten
5Die Durchflussgeschwindigkeit einer einzelnen Einheit kann 70KA oder sogar höher erreichen.
6. Schnelle Reaktionszeit
7. Niedriger Leckstrom
8­ verschiedene Bleifarten: gerade, gebogene und andere Spezialleuchten
9Verschiedene Verpackungsformen: Schüttverpackung, Rollverpackung, Rollverpackung

Gemeinsame Einstufungen von Varistor
1. Verschiedene Durchmessergrößen: 5mm, 7mm, 10mm, 14mm, 20mm, 25mm, 32mm, 34mm, 40mm, 53mm. Je nach Größe ist die konventionelle Bezeichnung von Semiware 5mm-5D; 10mm-10D und so weiter...
2Weite Bandbreite des variablen Widerstandsspannungsbereichs: 18V-1800V
3Mehrfache Überspannungsfähigkeit: Standard, Hochspannung, Ultra-Hochspannung
4. Große Stromverarbeitungs- und Energieabsorptionsmöglichkeiten
5Die Durchflussgeschwindigkeit einer einzelnen Einheit kann 70KA oder sogar höher erreichen.
6. Schnelle Reaktionszeit
7. Niedriger Leckstrom
8­ verschiedene Bleifarten: gerade, gebogene und andere Spezialleuchten
9Verschiedene Verpackungsformen: Schüttverpackung, Rollverpackung, Rollverpackung
