Smart MOV Electronics 10D471K 10D-471K 10D391K 07D220K 14D391K Varistor

Smart Electronics ~ Varistoren 10D471K 10D-471K Varistoren 10D391K 07D220K 14D391K

Datenblatt:10D-Serie_v2306.1.pdf

Beschreibung:

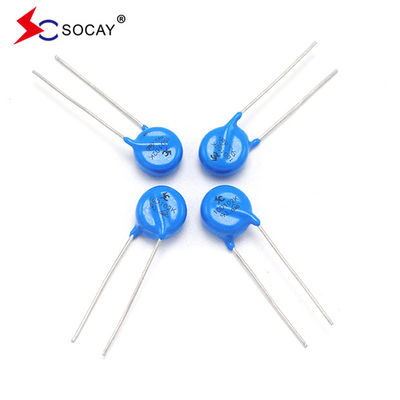

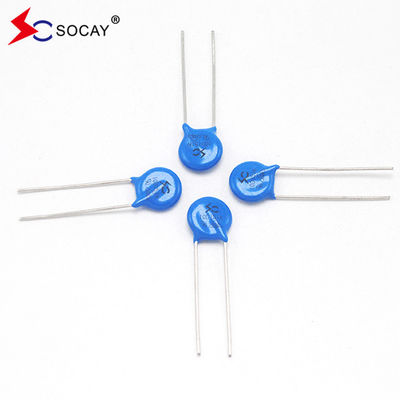

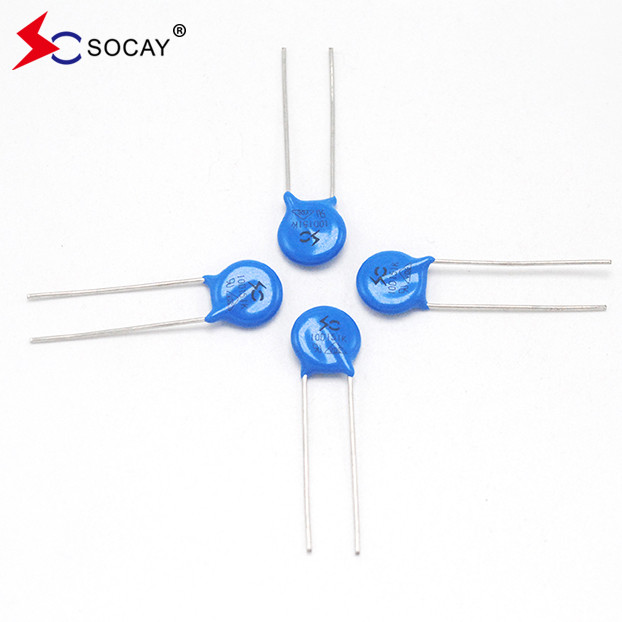

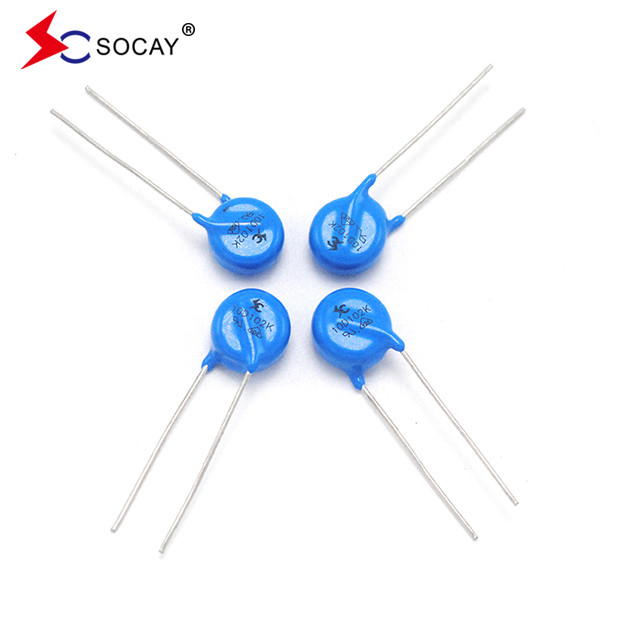

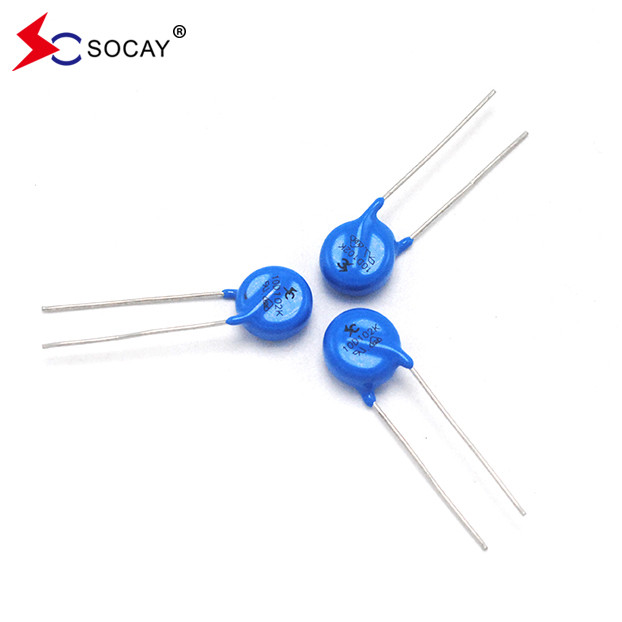

Die Radial-Blei-Varistoren der 10D-Serie bieten eine ideale Schaltungsschutzlösung für Anwendungen mit niedriger Gleichspannung, da sie höhere Überspannungswerte bieten als je zuvor in solchen kleinen Scheiben verfügbar.
Der maximale Spitzenspannungsstrom kann bis zu 3,5 KA (8/20 μs Puls) erreichen, um vor hohen Spitzenspannungen zu schützen, einschließlich indirekter Blitzstörungen,System, das Transiente und abnormale schnelle Transiente von der Stromquelle schaltet.

Die Grundparameter des Varistors bestehen hauptsächlich aus den folgenden 12 Elementen::

1. Nennspannung des Varistors (V): bezieht sich auf den Spannungswert über den Varistor, wenn ein Impulskorrent einer bestimmten Dauer (in der Regel 1mA und Dauer weniger als 400mS) durchläuft.
2. Spannungsverhältnis: bezieht sich auf das Verhältnis des Spannungswerts, der erzeugt wird, wenn der Strom des Varistors 1mA beträgt, zum Spannungswert, der erzeugt wird, wenn der Strom des Varistors 0,1mA beträgt.
3. Höchstspannungsgrenze (V): Der Spitzenwert der Spannung an beiden Enden des Varistors unter dem maximalen Spitzenstrom Ip, dem der Varistor standhalten kann, und der angegebenen Wellenform.
4. Restspannungsverhältnis: Wenn der durch den Varistor hindurchlaufende Strom einen bestimmten Wert erreicht, wird die an beiden Enden erzeugte Spannung als Restspannung dieses Stromwerts bezeichnet.Das Verhältnis der Restspannung ist das Verhältnis der Restspannung zur Nennspannung.
5Strömungskapazität (kA): Die Strömungskapazität, auch Strömungsrate genannt, bezieht sich auf den maximalen Impuls (Peak) -Stromwert.
6Leckstrom (mA): Leckstrom, auch Wartenstrom genannt, bezieht sich auf den Strom, der unter der angegebenen Temperatur und maximaler Gleichspannung durch den Varistor fließt.
7. Spannungstemperaturkoeffizient: bezieht sich auf die Veränderungsrate der Nennspannung des Varistors innerhalb des angegebenen Temperaturbereichs (Temperatur 20°C bis 70°C), d. h.wenn der Strom durch den Varistor konstant bleibtDer aktuelle Temperaturkoeffizient:bezieht sich auf die relative Änderung des Stroms, der durch den Varistor fließt, wenn sich die Temperatur um 1 °C ändert, wenn die Spannung über den Varistor konstant bleibt.
8Nichtlinearer Spannungskoeffizient: bezieht sich auf das Verhältnis des statischen Widerstandswerts zum dynamischen Widerstandswert des Varistors unter einer gegebenen Außenspannung.
9. Isolierwiderstand: bezieht sich auf den Widerstandswert zwischen dem Vortriebsdraht (Pin) des Varistors und der Isolieroberfläche des Widerstands.
10. Statische Kapazität (PF): bezieht sich auf die inhärente Kapazität des Varistors selbst.
11. Nennleistung: Die maximale Leistung, wenn sich die Spannung des Varistors nach 1000 Arbeitsstunden bei einer spezifischen Umgebungstemperatur von 85 °C um weniger als 10% ändert.
12. Maximaler Impulsstrom (8/20us): Schlag den Varistor mit einem spezifischen Impulsstrom (8/20us Wellenform) ein- oder zweimal (jeweils mit einem Intervall von 5 Minuten),so dass die Veränderung der Varistor Spannung ist immer noch innerhalb von 10% der maximalen Inrush Strom.

Anwendungen:
