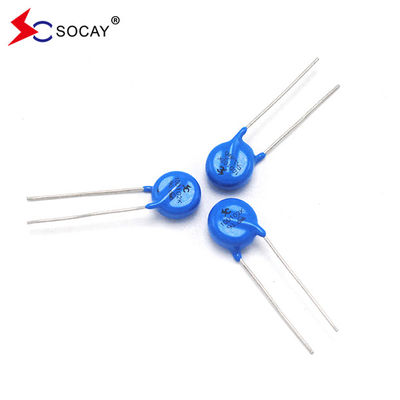

UL VDE Metalloxid Mov 10D511K Varistor Epoxidharzfolie 510V für die Stromversorgung

UL VDE Varistor Varistor Metalloxid 10D511K Epoxidharzfilm Varistor 510V für die Stromversorgung

Datenblatt:25D-Serie_v2306.1.pdf

Über den Varistor

Die am häufigsten verwendete Spannungsbegrenzungsvorrichtung ist der Varistor MOV/MLV, der hauptsächlich aus Zinkoxid und einer Vielzahl von Spurenmetalloxiden besteht, die gemischt und geformt werden.

Beschreibung:

Die 25D-Reihe radialbleitverbundene Varistoren bieten eine ideale Schaltkreislaufschutzlösung für Anwendungen mit niedriger Gleichspannung, da sie höhere Überspannungswerte bieten als je zuvor in solchen kleinen Scheiben verfügbar.
Die maximale Spitzenüberspannungsströmung kann bis zu 20KA (8/20 μs Puls) erreichen, um vor hohen Spitzenüberspannungen zu schützen, einschließlich indirekter Blitzstörungen,System, das Transiente und abnormale schnelle Transiente von der Stromquelle schaltet.

Auswahl des Varistors:

Bei der Auswahl eines Varistors sind die spezifischen Bedingungen der Schaltung zu berücksichtigen.

1Auswahl der Varistorspannung V1mA

Gemäß der Auswahl der Stromversorgungsspannung darf die an beiden Enden des Varistors kontinuierlich angewandte Stromversorgungsspannung die angegebene Spannung nicht übersteigen.

Der im Gitter aufgeführte Wert der "maximalen Dauerbetriebsspannung", d. h. die maximale Gleichspannung des Varistors, muss

größer als die Gleichspannungsbetriebsspannung VIN der Stromleitung (Signalleitung), d. h. VDC≥VIN; für die Wahl des Varistors der 220-Volt-WechselstromversorgungDer Schwankungsbereich der Netzbetriebsspannung muss vollständig berücksichtigt werden.Bei der Auswahl des Waristorspannungswerts des Varistors wird der genügend große Spielraum gelassen. Der allgemeine Schwankungsbereich des heimischen Stromnetzes beträgt 25%.Es ist besser, einen Varistor mit einer Varistorspannung von 470V ~ 620V zu wählen.Die Wahl eines Varistors mit einer höheren Varistorspannung kann die Ausfallrate reduzieren und die Lebensdauer verlängern, aber die Restspannung wird leicht steigen.

2. Auswahl des Verkehrsstroms

Der Nennentladungsstrom des Varistors sollte größer sein als der zu ertragende Überspannungsstrom oder der maximale Überspannungsstrom, der während des Betriebs der Ausrüstung auftreten kann.Der Nennentladungsstrom sollte anhand des Wertes von mehr als 10 Aufprallen in der Nennlebensdauerkurve des Varistors berechnet werden., was etwa 30% des maximalen Aufprallstroms (d. h. 0,3 IP) entspricht.

3. Auswahl der Spannung

Die Spannung der Spannung des Varistors muss kleiner sein als die maximale Spannung, der das geschützte Bauteil oder die geschützte Ausrüstung standhalten kann (d. h. Sicherheitsspannung).

4. Auswahl des Kondensators Cp

Bei Hochfrequenzübertragungssignalen sollte die Kapazität Cp kleiner sein und umgekehrt

5. Interne Widerstandsmatching (Widerstandsmatch)

Das Verhältnis zwischen dem inneren Widerstand R (R ≥ 2Ω) der geschützten Komponente (Leitung) und dem transienten inneren Widerstand Rv des Varistors: R ≥ 5 Rv;für geschützte Bauteile mit geringem inneren Widerstand, wird die Signalübertragungsrate nicht beeinflusst, wenn die Signalübertragungsrate nicht beeinflusst wird.

Anwendungen:

1.FAQ
Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen die Bestellung von Proben, um die Qualität zu testen und zu überprüfen.

Was ist mit der Vorlaufzeit?
A: Muster benötigt 1 Tag, Massenproduktion Zeit benötigt 1-2 Wochen für Bestellmenge mehr als

Q3. Haben Sie eine MOQ?
A: MOQ hängt von der Art des Produktes ab, 1pc für die Probenprüfung ist verfügbar

F4: Wie versenden Sie die Waren und wie lange dauert die Ankunft?
A: Wir versenden in der Regel per DHL, UPS, FedEx oder TNT. Es dauert in der Regel 3-5 Tage, bis es ankommt. Luft- und Seeversand ist ebenfalls optional.

F5: Wie wird eine Bestellung ausgeführt?
A: Zunächst lassen Sie uns Ihre Anforderungen oder Anwendung wissen.
Zweitens zitieren wir nach Ihren Anforderungen oder Vorschlägen.
Drittens bestätigt der Kunde die Proben und stellt eine Kaution für die formale Bestellung ein.
Viertens organisieren wir die Produktion.
