Startseite /Produkte/TVS-Dioden/BOM Komponenten TVS Dioden 78VWM 129VC P600 30KPA 30KPA78CA

BOM Komponenten TVS Dioden 78VWM 129VC P600 30KPA 30KPA78CA

250pcs
MOQ
negotiable
Preis
BOM Komponenten TVS Dioden 78VWM 129VC P600 30KPA 30KPA78CA
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Schlüsselwörter: Diodensicherung
Größe: R6/P600
Typ der Montage: THT
- Ich weiß.: 78 V
Vbr@It (Min.): 87,1 V
Es ist...: 50mA
Vc@Ipp: 55.2V
Ipp: 129A
Die Kommission: 5000 μA
Speichertemperaturbereich: -55 bis +150 °C
Hervorheben:

30 KPA TVS-Dioden

,

TVS-Dioden 30KPA78CA

,

P600 BOM-Komponenten
Grundinformation
Herkunftsort: Shenzhen, Guangdong, China
Markenname: SOCAY
Zertifizierung: UL,REACH,RoHS,ISO
Modellnummer: 30KPA90CA
Dokument: Produktbroschüre PDF
Zahlung und Versand AGB
Lieferzeit: 2-3 Wochen
Produkt-Beschreibung

BOM Komponenten TVS-Dioden TVS-Dioden 78VWM 129VC P600 30KPA 30KPA78CA



Datenblatt:30KPA.pdf





Beschreibung:



TVS-Röhren werden häufig zum Schutz von Halbleitern und sensiblen Geräten, in der Regel zum Schutz von Dioden, verwendet.hohe transiente Pulsunterdrückung und geringe Spannung.





Teilnummer

Rückwärts

Stand-Off

Spannung

VRWM

(V)

Aufschlüsselung

SpannungVBR (V)

@ IchT

Prüfung

Strom

Ich...T

(mA)

Höchstbetrag

Klemmen

Spannung VC @ IchPP

(V)

Höchstbetrag

Höchststand

Puls

Strom Ich...PP(A)

Höchstbetrag

Rückwärts

LeckageIch...R

@VRWM

(μEine)
Einheit Zwei   Min.
30KPA28A 30KPA28CA 28 31.28 50 50.0 606.0 5000
30KPA30A 30KPA30CA 30 33.51 50 55.2 548.9 5000
30KPA33A 30KPA33CA 33 36.90 50 58.5 517.9 5000
30KPA36A 30KPA36CA 36 40.20 50 61.8 490.3 5000
30KPA39A 30KPA39CA 39 43.60 20 67.2 450.9 2000
30KPA42A 30KPA42CA 42 46.90 10 72.0 420.8 1000
30KPA43A 30KPA43CA 43 48.00 10 73.0 415.1 1000
30KPA45A 30KPA45CA 45 50.30 5 77.4 391.5 250
30KPA48A 30KPA48CA 48 53.60 5 81.6 371.3 150
30KPA51A 30KPA51CA 51 57.00 5 86.4 350.7 50
30KPA54A 30KPA54CA 54 60.30 5 91.4 331.5 20
30KPA58A 30KPA58CA 58 64.80 5 92.4 327.9 20
30KPA60A 30KPA60CA 60 67.00 5 102.0 297.1 15
30KPA64A 30KPA64CA 64 71.50 5 104.0 291.3 10
30KPA66A 30KPA66CA 66 73.70 5 107.0 283.2 2
30KPA70A 30KPA70CA 70 78.20 5 109.0 278.0 2
30KPA71A 30KPA71CA 71 79.30 5 111.5 271.7 2
30KPA72A 30KPA72CA 72 80.40 5 114.0 265.8 2
30KPA75A 30KPA75CA 75 83.80 5 119.4 253.8 2
30KPA78A 30KPA78CA 78 87.10 5 129.0 234.9 2
30KPA84A 30KPA84CA 84 93.80 5 139.2 217.7 2
30KPA90A 30KPA90CA 90 100.50 5 146.4 207.0 2
30KPA96A 30KPA96CA 96 107.20 5 156.0 194.2 2
30KPA102A 30KPA102CA 102 113.90 5 165.6 183.0 2
30KPA108A 30KPA108CA 108 120.60 5 175.2 172.9 2
30KPA120A 30KPA120CA 120 134.00 5 194.4 155.9 2
30KPA132A 30KPA132CA 132 147.40 5 213.0 142.3 2
30KPA144A 30KPA144CA 144 160.80 5 223.2 135.8 2
30KPA150A 30KPA150CA 150 167.60 5 233.4 129.8 2
30KPA156A 30KPA156CA 156 174.30 5 245.0 123.7 2
30KPA160A 30KPA160CA 160 178.70 5 252.6 120.0 2
30KPA168A 30KPA168CA 168 187.70 5 272.4 111.2 2
30KPA170A 30KPA170CA 170 189.90 5 275.0 110.2 2
30KPA180A 30KPA180CA 180 201.10 5 290.4 104.3 2
30KPA198A 30KPA198CA 198 221.20 5 319.8 94.7 2
30KPA216A 30KPA216CA 216 241.30 5 348.6 86.9 2
30KPA240A 30KPA240CA 240 268.10 5 387.0 78.3 2
30KPA258A 30KPA258CA 258 188.20 5 416.4 72.8 2
30KPA260A 30KPA260CA 260 290.40 5 416.0 72.8 2
30KPA270A 30KPA270CA 270 301.60 5 436.2 69.5 2
30KPA280A 30KPA280CA 280 312.80 5 464.0 65.3 2
30KPA288A 30KPA288CA 288 321.70 5 469.9 64.5 2





Hauptbestandteile:





Halbleitermaterialien, Werkzeuge, Harzverpackungen.







Anwendungen:



TVS-Geräte eignen sich hervorragend für den Schutz von I/O-Schnittstellen, VCC-Bussen und anderen anfälligen Schaltungen, die in Telekommunikations-, Computer-, Industrie- und Verbraucherelektronikanwendungen verwendet werden.







Parameter Symbol Wert Einheit
Spitzenimpulsleistung Dissipation mit einer Wellenform von 10/1000μs (Bild 1) (Anmerkung 1), (Anmerkung 2) PPPM 30000 Watt
Spitzenimpulsstrom mit einer Wellenform von 10/1000μs. (Anmerkung 1, Abbildung 3) Ich...PP Siehe folgende Tabelle Ampere
Stromverteilung auf unendlicher Wärmeschwänze bei TL= 75°C PM ((AV)) 8.0 Watt
Spitzenvorwärtsströmung, 8,3 ms einzelne halbe Sinuswelle (Anmerkung 3) Ich...FSM 500 Ampere
Betriebsverbindung und Lagertemperaturbereich. TJ, TSZG -55 bis +150 °C

Anmerkungen:

1. Nicht wiederholter Strompuls, nach Abbildung 3 und abgeschnitten über TEine= 25°C pro Abbildung 2.

2. auf Kupferpolster mit einer Dicke von 0,03 mm und einer Länge von 5,0 mm an jedem Endgerät montiert.

3. 8,3 ms einzelne halbe Sinuswelle oder gleichwertige Quadratwelle, Arbeitszyklus = maximal 4 Impulse pro Minute.

4. VF< 3,5 V für VBR< 200 V und VF< 6,5 V für VBR> 201 V.

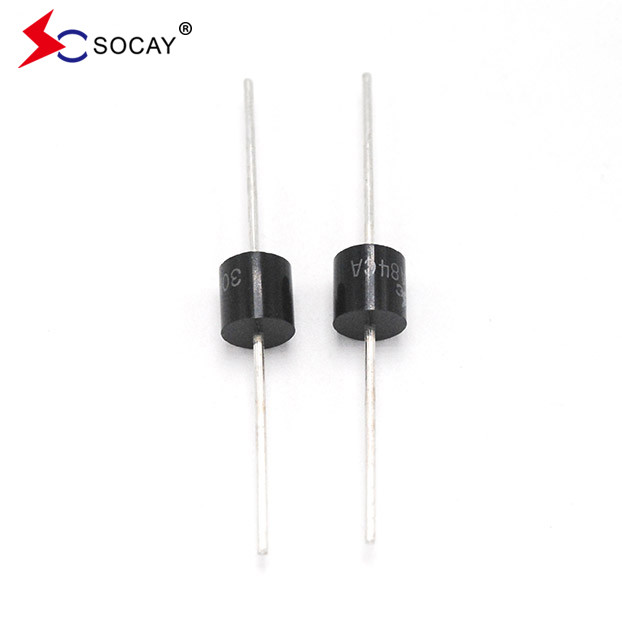

BOM Komponenten TVS Dioden 78VWM 129VC P600 30KPA 30KPA78CA 0

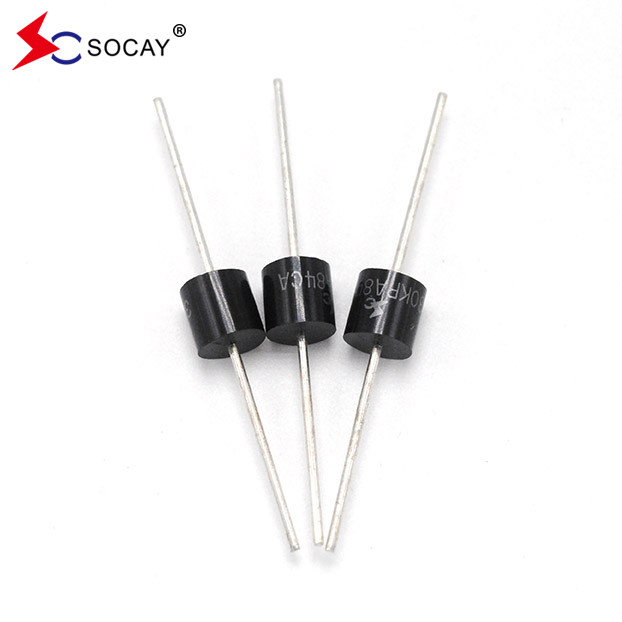

BOM Komponenten TVS Dioden 78VWM 129VC P600 30KPA 30KPA78CA 1

BOM Komponenten TVS Dioden 78VWM 129VC P600 30KPA 30KPA78CA 2

BOM Komponenten TVS Dioden 78VWM 129VC P600 30KPA 30KPA78CA 3

BOM Komponenten TVS Dioden 78VWM 129VC P600 30KPA 30KPA78CA 4

BOM Komponenten TVS Dioden 78VWM 129VC P600 30KPA 30KPA78CA 5



BOM Komponenten TVS Dioden 78VWM 129VC P600 30KPA 30KPA78CA 6



Häufig gestellte Fragen
Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen die Bestellung von Proben, um die Qualität zu testen und zu überprüfen.

Q2. Haben Sie eine MOQ?
A: MOQ hängt von der Art des Produktes ab, 1pc für die Probenprüfung ist verfügbar

F3: Wie versenden Sie die Ware und wie lange dauert die Lieferung?
A: Wir versenden in der Regel per DHL, UPS, FedEx oder TNT. Es dauert in der Regel 3-5 Tage, bis es ankommt. Luft- und Seeversand ist ebenfalls optional.

F4: Wie wird eine Bestellung ausgeführt?
A: Zunächst lassen Sie uns Ihre Anforderungen oder Anwendung wissen.
Zweitens zitieren wir nach Ihren Anforderungen oder Vorschlägen.
Drittens bestätigt der Kunde die Proben und stellt eine Kaution für die formale Bestellung ein.
Viertens organisieren wir die Produktion.

F5: Bieten Sie Garantie für die Produkte?
A: Ja, wir bieten 2-5 Jahre Garantie für unsere Produkte.
