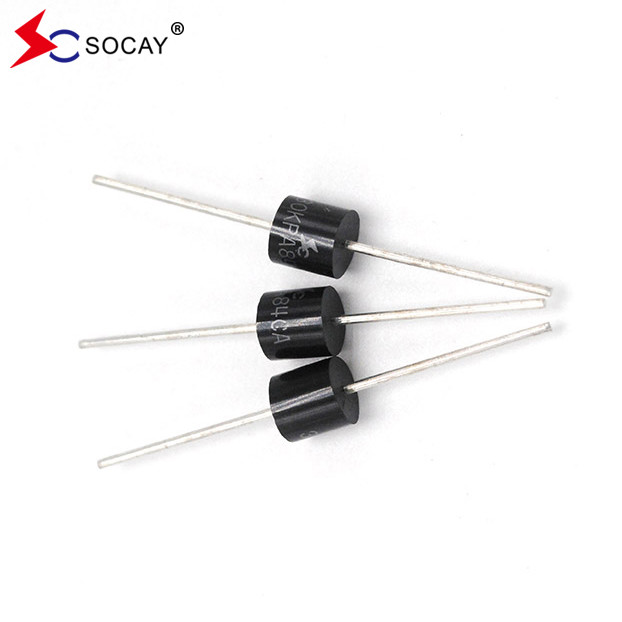

SOCAY 30KPA90CA 30000W TVS Dioden 30KP-Serie Datenblatt für medizinische Geräte
Datenblatt:30KPA.pdf
Klassifizierung
DIP:D0-41,DO-15,DO-201,P600
SMD:SOD-123 (SMF),DO-214AC (SMA),DO-214AA (SMB),DO-214AB (SMC)
Leistung:200W~30000W
Reaktionszeit < 1 PS,mit Spannungsschließung, Spannungsbegrenzungselement
Auswahlverfahren
1.Um das Produkt des Kunden, die Betriebsspannung, den Anwendungsanschluss und den Schutzniveau zu kennen.
2.VRWM-Wert (Betriebsspannung) der Vorrichtung ≥ normaler Betrieb im Kundenkreislauf
3.VC-Wert (Klemmspannung) < maximale Spannung für den Back-End-Chip
4Auswahl der Verpackung und Leistung des Geräts entsprechend der Anwendungsstelle und dem Schutzniveau.
Beschreibung:
Die 30KPA-Serie ist speziell für den Schutz empfindlicher elektronischer Geräte vor Spannungsüberschreitungen durch Blitze und andere vorübergehende Spannungsereignisse ausgelegt.
| Teilnummer |
Rückwärts
Stand-Off
Spannung
VRWM
(V)
|
Aufschlüsselung
SpannungVBR (V)
@ IchT
|
Prüfung
Strom
Ich...T
(mA)
|
Höchstbetrag
Klemmen
Spannung VC @ IchPP
(V)
|
Höchstbetrag
Höchststand
Puls
Strom Ich...PP(A)
|
Höchstbetrag
Rückwärts
LeckageIch...R
@VRWM
(μEine)
|
| Einheit |
Zwei |
|
Min. |
|
|
|
|
| 30KPA28A |
30KPA28CA |
28 |
31.28 |
50 |
50.0 |
606.0 |
5000 |
| 30KPA30A |
30KPA30CA |
30 |
33.51 |
50 |
55.2 |
548.9 |
5000 |
| 30KPA33A |
30KPA33CA |
33 |
36.90 |
50 |
58.5 |
517.9 |
5000 |
| 30KPA36A |
30KPA36CA |
36 |
40.20 |
50 |
61.8 |
490.3 |
5000 |
| 30KPA39A |
30KPA39CA |
39 |
43.60 |
20 |
67.2 |
450.9 |
2000 |
| 30KPA42A |
30KPA42CA |
42 |
46.90 |
10 |
72.0 |
420.8 |
1000 |
| 30KPA43A |
30KPA43CA |
43 |
48.00 |
10 |
73.0 |
415.1 |
1000 |
| 30KPA45A |
30KPA45CA |
45 |
50.30 |
5 |
77.4 |
391.5 |
250 |
| 30KPA48A |
30KPA48CA |
48 |
53.60 |
5 |
81.6 |
371.3 |
150 |
| 30KPA51A |
30KPA51CA |
51 |
57.00 |
5 |
86.4 |
350.7 |
50 |
| 30KPA54A |
30KPA54CA |
54 |
60.30 |
5 |
91.4 |
331.5 |
20 |
| 30KPA58A |
30KPA58CA |
58 |
64.80 |
5 |
92.4 |
327.9 |
20 |
| 30KPA60A |
30KPA60CA |
60 |
67.00 |
5 |
102.0 |
297.1 |
15 |
| 30KPA64A |
30KPA64CA |
64 |
71.50 |
5 |
104.0 |
291.3 |
10 |
| 30KPA66A |
30KPA66CA |
66 |
73.70 |
5 |
107.0 |
283.2 |
2 |
| 30KPA70A |
30KPA70CA |
70 |
78.20 |
5 |
109.0 |
278.0 |
2 |
| 30KPA71A |
30KPA71CA |
71 |
79.30 |
5 |
111.5 |
271.7 |
2 |
| 30KPA72A |
30KPA72CA |
72 |
80.40 |
5 |
114.0 |
265.8 |
2 |
| 30KPA75A |
30KPA75CA |
75 |
83.80 |
5 |
119.4 |
253.8 |
2 |
| 30KPA78A |
30KPA78CA |
78 |
87.10 |
5 |
129.0 |
234.9 |
2 |
| 30KPA84A |
30KPA84CA |
84 |
93.80 |
5 |
139.2 |
217.7 |
2 |
| 30KPA90A |
30KPA90CA |
90 |
100.50 |
5 |
146.4 |
207.0 |
2 |
| 30KPA96A |
30KPA96CA |
96 |
107.20 |
5 |
156.0 |
194.2 |
2 |
| 30KPA102A |
30KPA102CA |
102 |
113.90 |
5 |
165.6 |
183.0 |
2 |
| 30KPA108A |
30KPA108CA |
108 |
120.60 |
5 |
175.2 |
172.9 |
2 |
| 30KPA120A |
30KPA120CA |
120 |
134.00 |
5 |
194.4 |
155.9 |
2 |
| 30KPA132A |
30KPA132CA |
132 |
147.40 |
5 |
213.0 |
142.3 |
2 |
| 30KPA144A |
30KPA144CA |
144 |
160.80 |
5 |
223.2 |
135.8 |
2 |
| 30KPA150A |
30KPA150CA |
150 |
167.60 |
5 |
233.4 |
129.8 |
2 |
| 30KPA156A |
30KPA156CA |
156 |
174.30 |
5 |
245.0 |
123.7 |
2 |
| 30KPA160A |
30KPA160CA |
160 |
178.70 |
5 |
252.6 |
120.0 |
2 |
| 30KPA168A |
30KPA168CA |
168 |
187.70 |
5 |
272.4 |
111.2 |
2 |
| 30KPA170A |
30KPA170CA |
170 |
189.90 |
5 |
275.0 |
110.2 |
2 |
| 30KPA180A |
30KPA180CA |
180 |
201.10 |
5 |
290.4 |
104.3 |
2 |
| 30KPA198A |
30KPA198CA |
198 |
221.20 |
5 |
319.8 |
94.7 |
2 |
| 30KPA216A |
30KPA216CA |
216 |
241.30 |
5 |
348.6 |
86.9 |
2 |
| 30KPA240A |
30KPA240CA |
240 |
268.10 |
5 |
387.0 |
78.3 |
2 |
| 30KPA258A |
30KPA258CA |
258 |
188.20 |
5 |
416.4 |
72.8 |
2 |
| 30KPA260A |
30KPA260CA |
260 |
290.40 |
5 |
416.0 |
72.8 |
2 |
| 30KPA270A |
30KPA270CA |
270 |
301.60 |
5 |
436.2 |
69.5 |
2 |
| 30KPA280A |
30KPA280CA |
280 |
312.80 |
5 |
464.0 |
65.3 |
2 |
| 30KPA288A |
30KPA288CA |
288 |
321.70 |
5 |
469.9 |
64.5 |
2 |
Anwendungen:
Schutz für kleine Stromversorgungen, Schalter, POS-Maschinen, Blitzschutzgeräte, Gebäude-Intercoms, Überwachungssysteme, Parkkarten
| Parameter |
Symbol |
Wert |
Einheit |
| Spitzenimpulsleistung Dissipation mit einer Wellenform von 10/1000μs (Bild 1) (Anmerkung 1), (Anmerkung 2) |
PPPM |
30000 |
Watt |
| Spitzenimpulsstrom mit einer Wellenform von 10/1000μs. (Anmerkung 1, Abbildung 3) |
Ich...PP |
Siehe folgende Tabelle |
Ampere |
| Stromverteilung auf unendlicher Wärmeschwänze bei TL= 75°C |
PM ((AV)) |
8.0 |
Watt |
| Spitzenvorwärtsströmung, 8,3 ms einzelne halbe Sinuswelle (Anmerkung 3) |
Ich...FSM |
500 |
Ampere |
| Betriebsverbindung und Lagertemperaturbereich. |
TJ, TSZG |
-55 bis +150 |
°C |
|
Anmerkungen:
1. Nicht wiederholter Strompuls, nach Abbildung 3 und abgeschnitten über TEine= 25°C pro Abbildung 2.
2. auf Kupferpolster mit einer Dicke von 0,03 mm und einer Länge von 5,0 mm an jedem Endgerät montiert.
3. 8,3 ms einzelne halbe Sinuswelle oder gleichwertige Quadratwelle, Arbeitszyklus = maximal 4 Impulse pro Minute.
4. VF< 3,5 V für VBR< 200 V und VF< 6,5 V für VBR> 201 V.
|
