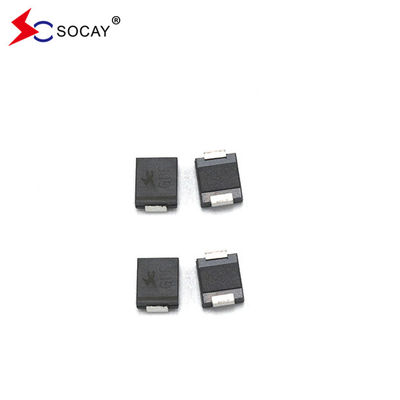

Diode zur Verringerung der Übergangsspannung TVS Diode SMDJ Diode zur Verringerung der Übergangsspannung SMDJ36A

Diode zur Verringerung der Übergangsspannung TVS Diode SMDJ Diode zur Verringerung der Übergangsspannung SMDJ36A

Datenblatt:Die Daten werden von den zuständigen Behörden übermittelt.

Eigenschaften der SMDJ TVS Diode:

u SMDJ TVS kann in Oberflächenanwendungen verwendet werden, um den Plattenraum zu optimieren

u SMDJ TVS' Leckage ist gering

u Dieses SMDJ TVS ist ein einseitiger Bauteil

u Passivierte Verbindung aus Glas

u Die Induktivität ist gering

u SMDJ TVS verfügt über eine ausgezeichnete Klemmfähigkeit

u 3000W Spitzenleistung bei 10 × 1000μs Wellenform Wiederholungsrate (Arbeitszyklus):0.01%

u Schnelle Reaktionszeit: typischerweise weniger als 1,0 s von 0 Volt bis VBR min

u SMDJ TVS' typischer IR kleiner als 5 μA über 12 V.

u Hochtemperaturlöten: 260°C/40 Sekunden an den Endpunkten

u Typischer Höchsttemperaturkoeffizient ΔVBR = 0,1% × VBR@25°C× ΔT

u Kunststoffverpackung mit Unterzeichner Laborentzündbarkeit 94V-0

u mattes Bleifreies Zinn

u SMDJ TVS ist halogenfrei und RoHS-konform

u Der typische Ausfallmodus ist kurz von einer überspezifizierten Spannung oder Strom

u Der Schnurrbart-Test wird nach Tabelle 4a und 4c nach JEDEC JESD201A durchgeführt.

u IEC-61000-4-2 ESD 15kV ((Luft), 8kV (Kontakt)

u ESD-Schutz von Datenleitungen durch SMDJ TVS gemäß IEC 61000-4-2 (IEC801-2)

u EFT-Schutz von Datenleitungen gemäß IEC 61000-4-4 (IEC 801-4)
