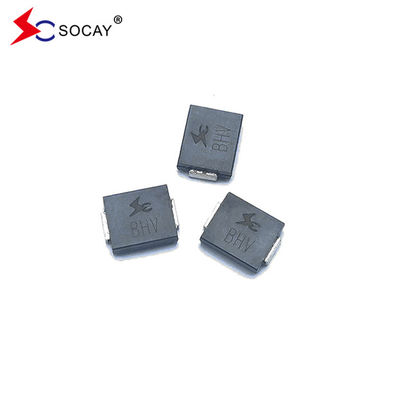

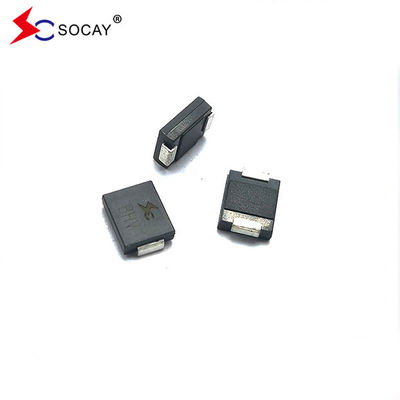

DO-214 Übergangsspannungsunterdrückungsdioden 5.0SMDJ 5.0SMDJ30 5.0SMDJ30CA

Rückwärts

Stand-Off

Spannung V_RWM (V)

Aufschlüsselung

SpannungV_BR (V)

@ Ich_T

Prüfung

Strom

Ich..._T (mA)

Höchstbetrag

Klemmen

Spannung V_C @ Ich_PP(V)

Höchstbetrag

Höchststand

Puls

Strom Ich..._PP(A)

Höchstbetrag

Rückwärts

LeckageIch..._R

@V_RWM (μEine)

u Für Oberflächenanwendungen zur Optimierung des Plattenraums

u geringe Leckage

u Ein- und Bidirektionale Einheit

u Passivierte Verbindung aus Glas

u Niedrige Induktivität

u Ausgezeichnete Klemmfähigkeit

u 5000W Spitzenleistung bei 10 × 1000μs Wellenform Wiederholungsrate (Zyklus):0.01%

u Schnelle Reaktionszeit: typischerweise weniger als 1,0 s von 0 Volt bis V_BRMin.

u Typisch I_Rweniger als 5 μA über 25 V.

u Hochtemperaturlöten: 260°C/40 Sekunden an den Endpunkten

u Typischer Höchsttemperaturkoeffizient ΔV_BR= 0,1% × V_BR@25°C × ΔT

u Kunststoffverpackung mit Unterzeichner Laborentzündbarkeit 94V-0

u mattes Bleifreies Zinn

u Halogenfrei und RoHS-konform

u Der typische Ausfallmodus ist kurz von einer überspezifizierten Spannung oder Strom

u Der Schnurrbart-Test wird nach Tabelle 4a und 4c nach JEDEC JESD201A durchgeführt.

u IEC-61000-4-2 ESD 15kV ((Luft), 8kV (Kontakt)

u ESD-Schutz von Datenleitungen gemäß IEC 61000-4-2 (IEC 801-2)

u EFT-Schutz von Datenleitungen gemäß IEC 61000-4-4 (IEC 801-4)

Anmerkungen:

1. Nicht wiederholter Strompuls, nach Abbildung 3 und abgeschnitten über T_Eine= 25°C pro Abbildung 2.

2. auf Kupferpolster mit einer Dicke von 0,03 mm und einer Länge von 5,0 mm an jedem Endgerät montiert.

3. 8,3 ms einzelne halbe Sinuswelle oder gleichwertige Quadratwelle, Arbeitszyklus = maximal 4 Impulse pro Minute.

4. V_F< 3,5 V für V_BR< 200 V und V_F< 6,5 V für V_BR> 201 V.
