5000W Hochleistungsoberflächenhalter TVS 5.0SMDJ Serie 5.0SMDJ12A 12VRWM

500 Stück
MOQ
negotiable
Preis
5000W Hochleistungsoberflächenhalter TVS 5.0SMDJ Serie 5.0SMDJ12A 12VRWM
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Produktbezeichnung: TVS-Dioden
Packungsart: DO-214AB/SMC
- Ich weiß.: 12.0V
Vbr@It (Min.): 13.30V
Vbr@It (max.): 14.70V
Es ist...: 1mA
Vc@Ipp: 19.9V
Ipp: 253.77A
Die Kommission: 800 μA
Speichertemperaturbereich: -55 bis +150 °C
Hervorheben:

Fernsehgeräte mit Oberflächenbefestigung von 5000 W

,

Oberflächenbefestigung TVS 12VRWM
Grundinformation
Herkunftsort: Shenzhen, Guangdong, China
Markenname: SOCAY
Zertifizierung: UL,REACH,RoHS,ISO
Modellnummer: 5.0SMDJ12A
Dokument: Produktbroschüre PDF
Zahlung und Versand AGB
Lieferzeit: 5-8 Arbeitstage
Produkt-Beschreibung

5000W Hochleistungsdiode 5.0SMDJ Serie TVS Diode 5.0SMDJ12A Oberflächenaufbau TVS 12VRWM



Datenblatt:5.0SMDJ_v2107.1.pdf





Beschreibung:

Die5.0SMDJDas Produkt der Serie TVS transient suppression diode ist eine neue Art hocheffizienter Schaltschutzvorrichtung, die von SOCAY für die besonderen Bedürfnisse der Automobilindustrie entwickelt wurde.Es hat eine extrem schnelle Reaktionszeit (Niveau unter der Nanosekunde) und eine sehr hohe Spannungsabsorptionsfähigkeit. Speziell zum Schutz sensibler elektronischer Geräte in der Automobilelektronik vor Spannungsüberschreitungen durch Blitzeinschläge und andere vorübergehende Spannungsereignisse ausgelegt.



Teilnummer Markierung

Rückwärts

Stand-Off

Spannung VRWM (V)

Aufschlüsselung

SpannungVBR (V)

@ IchT

Prüfung

Strom

Ich...T (mA)

Höchstbetrag

Klemmen

Spannung VC @ IchPP(V)

Höchstbetrag

Höchststand

Puls

Strom Ich...PP(A)

Höchstbetrag

Rückwärts

LeckageIch...R

@VRWM (μEine)
Einheit Zwei UNi Zwei   Min. Maximal
- Ich weiß. 5.0SMDJ8.0CA - Ich weiß. 5BDP 8.0 8.89 9.83 1 13.6 367.60 100
5.0SMDJ11A 5.0SMDJ11CA 5PDX 5BDX 11.0 12.20 13.50 1 18.2 277.47 800
5.0SMDJ12A 5.0SMDJ12CA 5PDZ 5BDZ 12.0 13.30 14.70 1 19.9 253.77 800
5.0SMDJ13A 5.0SMDJ13CA 5PEE 5BEE 13.0 14.40 15.90 1 21.5 234.88 500
5.0SMDJ14A 5.0SMDJ14CA 5PEG 5BEG 14.0 15.60 17.20 1 23.2 217.67 200
5.0SMDJ15A 5.0SMDJ15CA 5PEK 5BEK 15.0 16.70 18.50 1 24.4 206.97 100
5.0SMDJ16A 5.0SMDJ16CA 5PEM 5BEM 16.0 17.80 19.70 1 26.0 194.23 50
5.0SMDJ17A 5.0SMDJ17CA 5PEP 5BEP 17.0 18.90 20.90 1 27.6 182.97 20
5.0SMDJ18A 5.0SMDJ18CA 5PER 5BER 18.0 20.00 22.10 1 29.2 172.95 10
5.0SMDJ19A 5.0SMDJ19CA 5PET 5BET 19.0 21.10 23.30 1 30.8 164.07 10
5.0SMDJ20A 5.0SMDJ20CA 5PEV 5BEV 20.0 22.20 24.50 1 32.4 155.86 5
5.0SMDJ22A 5.0SMDJ22CA 5PEX 5BEX 22.0 24.40 26.90 1 35.5 142.25 5
5.0SMDJ24A 5.0SMDJ24CA 5PEZ 5BEZ 24.0 26.70 29.50 1 38.9 129.82 5
5.0SMDJ26A 5.0SMDJ26CA 5PFE 5BFE 26.0 28.90 31.90 1 42.1 119.95 5
5.0SMDJ28A 5.0SMDJ28CA 5PFG 5BFG 28.0 31.10 34.40 1 45.4 111.23 5
5.0SMDJ30A 5.0SMDJ30CA 5PFK 5BFK 30.0 33.30 36.80 1 48.4 104.34 5
5.0SMDJ33A 5.0SMDJ33CA 5PFM 5BFM 33.0 36.70 40.60 1 53.3 94.75 5
5.0SMDJ36A 5.0SMDJ36CA 5PFP 5BFP 36.0 40.00 44.20 1 58.1 86.92 5
5.0SMDJ40A 5.0SMDJ40CA 5PFR 5BFR 40.0 44.40 49.10 1 64.5 78.29 5
5.0SMDJ43A 5.0SMDJ43CA 5PFT 5BFT 43.0 47.80 52.80 1 69.4 72.77 5
5.0SMDJ45A 5.0SMDJ45CA 5PFV 5BFV 45.0 50.00 55.30 1 72.7 69.46 5
5.0SMDJ48A 5.0SMDJ48CA 5PFX 5BFX 48.0 53.30 58.90 1 77.4 65.25 5
5.0SMDJ51A 5.0SMDJ51CA 5PFZ 5BFZ 51.0 56.70 62.70 1 82.4 61.29 5
5.0SMDJ54A 5.0SMDJ54CA 5PGE 5BGE 54.0 60.00 66.30 1 87.1 57.98 5
5.0SMDJ58A 5.0SMDJ58CA 5PGG 5BGG 58.0 64.40 71.20 1 93.6 53.95 5
5.0SMDJ60A 5.0SMDJ60CA 5PGK 5BGK 60.0 66.70 73.70 1 96.8 52.17 5
5.0SMDJ64A 5.0SMDJ64CA 5PGM 5BGM 64.0 71.10 78.60 1 103.0 49.03 5
5.0SMDJ70A 5.0SMDJ70CA 5PGP 5BGP 70.0 77.80 86.00 1 113.0 44.69 5
5.0SMDJ75A 5.0SMDJ75CA 5PGR 5BGR 75.0 83.30 92.10 1 121.0 41.74 5
5.0SMDJ78A 5.0SMDJ78CA 5PGT 5BGT 78.0 86.70 95.80 1 126.0 40.08 5
5.0SMDJ80A 5.0SMDJ80CA 5PGB 5BGB 80.0 88.80 97.60 1 129.6 38.97 5
5.0SMDJ85A 5.0SMDJ85CA 5PGV 5BGV 85.0 94.40 104.00 1 137.0 36.86 5
5.0SMDJ90A 5.0SMDJ90CA 5PGX 5BGX 90.0 100.00 111.00 1 146.0 34.59 5
5.0SMDJ100A 5.0SMDJ100CA 5PGZ 5BGZ 100.0 111.00 123.00 1 162.0 31.17 5
5.0SMDJ110A 5.0SMDJ110CA 5PHE 5BHE 110.0 122.00 135.00 1 177.0 28.53 5
5.0SMDJ120A 5.0SMDJ120CA 5PHG 5BHG 120.0 133.00 147.00 1 193.0 26.17 5
5.0SMDJ130A 5.0SMDJ130CA 5PHK 5BHK 130.0 144.00 159.00 1 209.0 24.16 5
5.0SMDJ140A 5.0SMDJ140CA 5PHB 5BHB 140.0 155.00 171.00 1 226.8 22.27 5
5.0SMDJ150A 5.0SMDJ150CA 5PHM 5BHM 150.0 167.00 185.00 1 243.0 20.78 5
5.0SMDJ160A 5.0SMDJ160CA 5PHP 5BHP 160.0 178.00 197.00 1 259.0 19.50 5
5.0SMDJ170A 5.0SMDJ170CA 5PHR 5BHR 170.0 189.00 209.00 1 275.0 18.36 5
5.0SMDJ180A 5.0SMDJ180CA 5PHT 5BHT 180.0 201.00 220.00 1 291.6 17.32 5
5.0SMDJ190A 5.0SMDJ190CA 5PHV 5BHV 190.0 211.00 232.00 1 307.8 16.41 5
5.0SMDJ200A 5.0SMDJ200CA 5PHW 5BHW 200.0 224.00 247.00 1 324.0 9.26 5
5.0SMDJ220A 5.0SMDJ220CA 5PHX 5BHX 220.0 246.00 272.00 1 356.0 8.43 5
5.0SMDJ250A 5.0SMDJ250CA 5PHZ 5BHZ 250.0 279.00 309.00 1 405.0 7.41 5
5.0SMDJ300A 5.0SMDJ300CA 5PJE 5BJE 300.0 335.00 371.00 1 486.0 6.17 5
5.0SMDJ350A 5.0SMDJ350CA 5PJG 5BJG 350.0 391.00 432.00 1 567.0 5.29 5
5.0SMDJ400A 5.0SMDJ400CA 5PJK 5BJK 400.0 447.00 494.00 1 648.0 4.63 5
5.0SMDJ440A 5.0SMDJ440CA 5PJM 5BJM 440.0 492.00 543.00 1 713.0 4.21 5





Anwendungen:

TVS-Geräte eignen sich hervorragend für den Schutz von I/O-Schnittstellen, VCC-Bussen und anderen anfälligen Schaltungen, die in Telekommunikations-, Computer-, Industrie- und Verbraucherelektronikanwendungen verwendet werden.





Höchstgeschwindigkeiten (TA=25°C, sofern nicht anders angegeben)

Parameter Symbol Wert Einheit
Spitzenimpulsleistung Dissipation mit einer Wellenform von 10/1000μs (Bild 1) (Anmerkung 1), (Anmerkung 2) PPPM 5000 W
Spitzenimpulsstrom mit einer Wellenform von 10/1000μs. (Anmerkung 1, Abbildung 3) Ich...PP Siehe folgende Tabelle Eine
Stromverteilung auf unendlicher Wärmeschwänze bei TL= 75°C PM ((AV) 6.5 W
Spitzenvorwärtsströmung, 8,3 ms einzelne halbe Sinuswelle (Anmerkung 3) Ich...FSM 300 Eine
Höchstinstantane Vorwärtsspannung bei 25A nur für die Einbahnstraße (Anmerkung 4) VF 3.5/5.0 V
Betriebsverbindung und Lagertemperaturbereich. TJ, TSZG -55 bis +150 °C

Anmerkungen:

1. Nicht wiederholter Strompuls, nach Abbildung 3 und abgeschnitten über TEine= 25°C pro Abbildung 2.

2. auf Kupferpolster mit einer Dicke von 0,03 mm und einer Länge von 5,0 mm an jedem Endgerät montiert.

3. 8,3 ms einzelne halbe Sinuswelle oder gleichwertige Quadratwelle, Arbeitszyklus = maximal 4 Impulse pro Minute.

4. VF< 3,5 V für VBR< 200 V und VF< 6,5 V für VBR> 201 V.

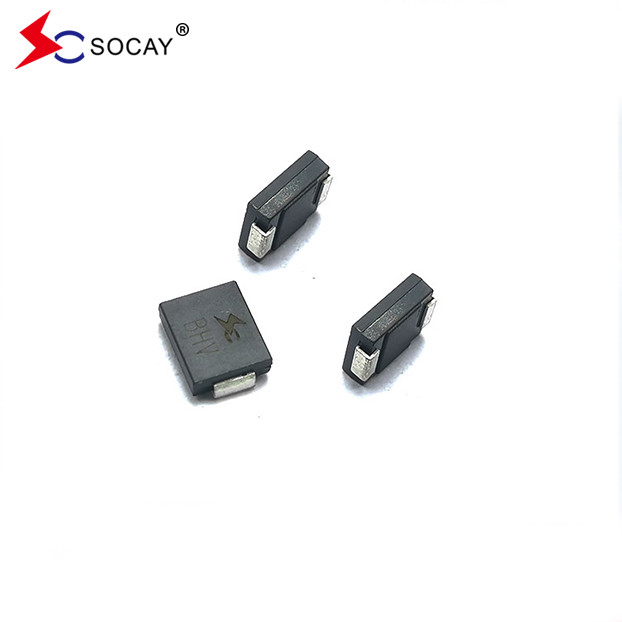

5000W Hochleistungsoberflächenhalter TVS 5.0SMDJ Serie 5.0SMDJ12A 12VRWM 0
