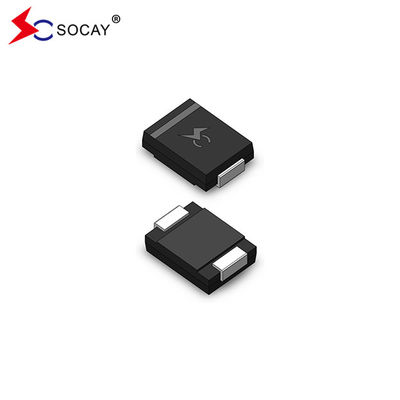

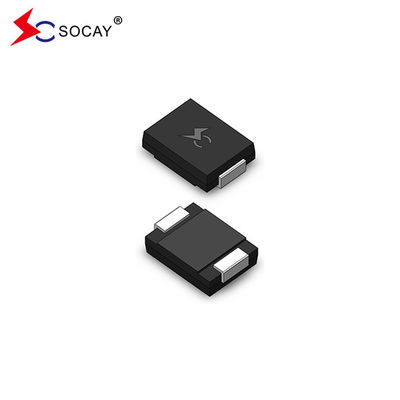

3000 W SMDJ-Serie SMDJ5.0A oberflächenmontierte TVS-Diode VRWM 5,0 V Überspannungsschutz
DATENBLATT:SMDJ_v2107.1 .pdf
Beschreibung:
Die SMDJ-Serie wurde speziell zum Schutz empfindlicher elektronischer Geräte vor Spannungstransienten entwickelt, die durch Blitzschlag und andere transiente Spannungsereignisse verursacht werden.
|
Artikelnummer
|
Markierung
|
Reverse-Stand-Off-SpannungVRWM(V)
|
AbbauenSpannung VBR(V)
@ICHT
|
TeststromICHT
(mA)
|
Maximale KlemmspannungVC
@ICHPP(V)
|
Maximaler SpitzenimpulsstromICHPP(A)
|
Maximaler RückwärtsgangLeckage IR
@VRWM(μA)
|
|
Uni
|
Bi
|
Uni
|
Bi
|
|
MINDEST
|
MAX
|
|
|
|
|
| SMDJ5.0A |
SMDJ5.0CA |
RDE |
DDE |
5,0 |
6.40 |
7.00 |
10 |
9.2 |
326.09 |
1000 |
| SMDJ6.0A |
SMDJ6.0CA |
RDG |
DDG |
6,0 |
6,67 |
7.37 |
10 |
10.3 |
291.26 |
1000 |
| SMDJ6,5A |
SMDJ6.5CA |
RDK |
DDK |
6.5 |
7.22 |
7,98 |
10 |
11.2 |
267,86 |
500 |
| SMDJ7.0A |
SMDJ7.0CA |
PDM |
DDM |
7,0 |
7,78 |
8,60 |
10 |
12.0 |
250,00 |
200 |
| SMDJ7,5A |
SMDJ7.5CA |
PDP |
DDP |
7.5 |
8.33 |
9.21 |
1 |
12.9 |
232,56 |
100 |
| SMDJ8.0A |
SMDJ8.0CA |
PDR |
DDR |
8,0 |
8,89 |
9,83 |
1 |
13.6 |
220,59 |
50 |
| SMDJ8,5A |
SMDJ8.5CA |
PDT |
DDT |
8.5 |
9.44 |
10.40 |
1 |
14.4 |
208.33 |
25 |
| SMDJ9.0A |
SMDJ9.0CA |
PDV |
DDV |
9.0 |
10.00 |
11.10 |
1 |
15.4 |
194,81 |
10 |
| SMDJ10A |
SMDJ10CA |
PDX |
DDX |
10.0 |
11.10 |
12.30 Uhr |
1 |
17.0 |
176,47 |
5 |
| SMDJ11A |
SMDJ11CA |
PDZ |
DDZ |
11.0 |
12.20 |
13.50 |
1 |
18.2 |
164,84 |
5 |
| SMDJ12A |
SMDJ12CA |
PINKELN |
DEE |
12.0 |
13.30 Uhr |
14.70 |
1 |
19.9 |
150,75 |
5 |
| SMDJ13A |
SMDJ13CA |
PFLOCK |
DEG |
13.0 |
14.40 |
15,90 |
1 |
21.5 |
139,53 |
5 |
| SMDJ14A |
SMDJ14CA |
PEK |
DEK |
14.0 |
15.60 |
17.20 |
1 |
23.2 |
129.31 |
5 |
| SMDJ15A |
SMDJ15CA |
PEM |
DEM |
15.0 |
16.70 |
18.50 |
1 |
24.4 |
122,95 |
5 |
| SMDJ16A |
SMDJ16CA |
PEP |
DEP |
16.0 |
17.80 |
19.70 |
1 |
26.0 |
115,38 |
5 |
| SMDJ17A |
SMDJ17CA |
PRO |
DER |
17.0 |
18.90 |
20,90 |
1 |
27.6 |
108,70 |
5 |
| SMDJ18A |
SMDJ18CA |
HAUSTIER |
DET |
18.0 |
20.00 |
22.10 |
1 |
29.2 |
102,74 |
5 |
| SMDJ19A |
SMDJ19CA |
PEB |
DEB |
19.0 |
21.10 |
23.30 |
1 |
30.8 |
97,47 |
5 |
| SMDJ20A |
SMDJ20CA |
PEV |
ENTW |
20.0 |
22.20 |
24.50 |
1 |
32.4 |
92,59 |
5 |
| SMDJ22A |
SMDJ22CA |
PEX |
DEX |
22.0 |
24.40 |
26,90 |
1 |
35,5 |
84,51 |
5 |
| SMDJ24A |
SMDJ24CA |
PEZ |
DEZ |
24.0 |
26.70 |
29.50 |
1 |
38.9 |
77.12 |
5 |
| SMDJ26A |
SMDJ26CA |
PFE |
DFE |
26.0 |
28,90 |
31,90 |
1 |
42.1 |
71,26 |
5 |
| SMDJ28A |
SMDJ28CA |
PFG |
DFG |
28.0 |
31.10 |
34.40 |
1 |
45.4 |
66.08 |
5 |
| SMDJ30A |
SMDJ30CA |
PFK |
DFK |
30.0 |
33.30 |
36,80 |
1 |
48.4 |
61,98 |
5 |
| SMDJ33A |
SMDJ33CA |
PFM |
DFM |
33,0 |
36,70 |
40,60 |
1 |
53.3 |
56,29 |
5 |
| SMDJ36A |
SMDJ36CA |
PFP |
DFP |
36,0 |
40,00 |
44,20 |
1 |
58.1 |
51,64 |
5 |
| SMDJ40A |
SMDJ40CA |
PFR |
DFR |
40,0 |
44,40 |
49.10 |
1 |
64,5 |
46,51 |
5 |
| SMDJ43A |
SMDJ43CA |
PFT |
DFT |
43,0 |
47,80 |
52,80 |
1 |
69,4 |
43.23 |
5 |
| SMDJ45A |
SMDJ45CA |
PFV |
DFV |
45,0 |
50,00 |
55.30 |
1 |
72,7 |
41.27 |
5 |
| SMDJ48A |
SMDJ48CA |
PFX |
DFX |
48,0 |
53.30 |
58,90 |
1 |
77,4 |
38,76 |
5 |
| SMDJ51A |
SMDJ51CA |
PFZ |
DFZ |
51,0 |
56,70 |
62,70 |
1 |
82,4 |
36.41 |
5 |
| SMDJ54A |
SMDJ54CA |
RGE |
DGE |
54,0 |
60,00 |
66.30 |
1 |
87.1 |
34,44 |
5 |
| SMDJ58A |
SMDJ58CA |
PGG |
DGG |
58,0 |
64,40 |
71,20 |
1 |
93,6 |
32.05 |
5 |
| SMDJ60A |
SMDJ60CA |
PGK |
DGK |
60,0 |
66,70 |
73,70 |
1 |
96,8 |
30,99 |
5 |
| SMDJ64A |
SMDJ64CA |
PGM |
DGM |
64,0 |
71.10 |
78,60 |
1 |
103,0 |
29.13 |
5 |
| SMDJ70A |
SMDJ70CA |
PGP |
DGP |
70,0 |
77,80 |
86,00 |
1 |
113,0 |
26.55 |
5 |
| SMDJ75A |
SMDJ75CA |
PGR |
DGR |
75,0 |
83.30 |
92.10 |
1 |
121,0 |
24.79 |
5 |
| SMDJ78A |
SMDJ78CA |
PGT |
DGT |
78,0 |
86,70 |
95,80 |
1 |
126,0 |
23.81 |
5 |
| SMDJ80A |
SMDJ80CA |
PGB |
DGB |
80,0 |
88,80 |
97,60 |
1 |
129,6 |
23.15 |
5 |
| SMDJ85A |
SMDJ85CA |
PGV |
DGV |
85,0 |
94,40 |
104,00 |
1 |
137,0 |
21,90 |
5 |
| SMDJ90A |
SMDJ90CA |
PGX |
DGX |
90,0 |
100,00 |
111,00 |
1 |
146,0 |
20.55 |
5 |
| SMDJ100A |
SMDJ100CA |
PGZ |
DGZ |
100,0 |
111,00 |
123,00 |
1 |
162,0 |
18.52 |
5 |
| SMDJ110A |
SMDJ110CA |
PHE |
DHE |
110,0 |
122,00 |
135,00 |
1 |
177,0 |
16,95 |
5 |
| SMDJ120A |
SMDJ120CA |
PHG |
DHG |
120,0 |
133,00 |
147,00 |
1 |
193,0 |
15.54 |
5 |
| SMDJ130A |
SMDJ130CA |
PHK |
DHK |
130,0 |
144,00 |
159,00 |
1 |
209.0 |
14.35 |
5 |
| SMDJ140A |
SMDJ140CA |
PHB |
DHB |
140,0 |
155,00 |
171,00 |
1 |
226,8 |
13.23 |
5 |
| SMDJ150A |
SMDJ150CA |
PHM |
DHM |
150,0 |
167,00 |
185,00 |
1 |
243,0 |
12.35 |
5 |
| SMDJ160A |
SMDJ160CA |
PHP |
DHP |
160,0 |
178,00 |
197,00 |
1 |
259,0 |
11.58 |
5 |
| SMDJ170A |
SMDJ170CA |
PHR |
DHR |
170,0 |
189,00 |
209,00 |
1 |
275,0 |
10.91 |
5 |
| SMDJ180A |
SMDJ180CA |
PHT |
DHT |
180,0 |
201,00 |
220,00 |
1 |
291,6 |
10.29 |
5 |
| SMDJ190A |
SMDJ190CA |
PHV |
DHV |
190,0 |
211,00 |
232,00 |
1 |
307,8 |
9,75 |
5 |
| SMDJ200A |
SMDJ200CA |
PHW |
Warmwasser |
200,0 |
224,00 |
247,00 |
1 |
324,0 |
9.26 |
5 |
| SMDJ220A |
SMDJ220CA |
PHX |
DHX |
220,0 |
246,00 |
272,00 |
1 |
356,0 |
8.43 |
5 |
| SMDJ250A |
SMDJ250CA |
PHZ |
DHZ |
250,0 |
279,00 |
309,00 |
1 |
405,0 |
7.41 |
5 |
| SMDJ300A |
SMDJ300CA |
PJE |
DJE |
300,0 |
335,00 |
371,00 |
1 |
486,0 |
6.17 |
5 |
| SMDJ350A |
SMDJ350CA |
PJG |
DJG |
350,0 |
391,00 |
432,00 |
1 |
567,0 |
5.29 |
5 |
| SMDJ400A |
SMDJ400CA |
PJK |
DJK |
400,0 |
447,00 |
494,00 |
1 |
648,0 |
4.63 |
5 |
| SMDJ440A |
SMDJ440CA |
PJM |
DJM |
440,0 |
492,00 |
543,00 |
1 |
713,0 |
4.21 |
5 |
Anmerkungen:
1. 1. Das Suffix „A“ bezeichnet ein Gerät mit einer Toleranz von 5 %.
2. 2. Fügen Sie nach der Teilenummer das Suffix „CA“ hinzu, um bidirektionale Geräte anzugeben.
3.Für bidirektionale Geräte mit VRvon 10 Volt und darunter, das IRGrenze ist doppelt so hoch.
Merkmale:
Für oberflächenmontierte Anwendungen zur Optimierung des Platinenplatzes
Geringe Leckage
Uni- und bidirektionale Einheit
Glaspassivierte Verbindung
Geringe Induktivität
Hervorragende Klemmfähigkeit
3000 W Spitzenleistungsfähigkeit bei 10 × 1000 µs Wellenform Wiederholungsrate (Arbeitszyklus): 0,01 %
Schnelle Reaktionszeit: typischerweise weniger als 1,0 ps von 0 Volt bis VBRMindest
Typisch IRweniger als 5μA über 12V.
Hochtemperaturlöten: 260 °C/40 Sekunden an den Anschlüssen
Typischer maximaler Temperaturkoeffizient ΔVBR= 0,1 % × VBR@25°C× ΔT
Die Kunststoffverpackung hat die Entflammbarkeitsklasse 94V-0 des Underwriters Laboratory
Matt bleifrei verzinnt
Halogenfrei und RoHS-konform
Der typische Fehlermodus ist ein Kurzschluss aufgrund einer zu hohen Spannung oder eines zu hohen Stroms
Der Whisker-Test wird auf der Grundlage von JEDEC JESD201A gemäß Tabelle 4a und 4c durchgeführt
IEC-61000-4-2 ESD 15 kV (Luft), 8 kV (Kontakt)
ESD-Schutz von Datenleitungen gemäß IEC 61000-4-2 (IEC801-2)
EFT-Schutz von Datenleitungen gemäß IEC 61000-4-4 (IEC801-4)
Anwendungen:
TVS-Geräte eignen sich ideal zum Schutz von E/A-Schnittstellen, VCC-Bussen und anderen anfälligen Schaltkreisen, die in Telekommunikations-, Computer-, Industrie- und Unterhaltungselektronikanwendungen verwendet werden.
| Parameter |
Symbol |
Wert |
Einheit |
| Spitzenimpulsverlustleistung mit einer 10/1000µs-Wellenform (Abb. 1) (Anmerkung 1), (Anmerkung 2) |
PPPM |
3000 |
Watt |
| Spitzenimpulsstrom mit einer 10/1000µs-Wellenform. (Anmerkung 1, Abb. 3) |
ICHPP |
Siehe nächste Tabelle |
Verstärker |
| Verlustleistung am unendlichen Kühlkörper bei TL=75°C |
PM(AV) |
6,0 |
Watt |
| Spitzen-Vorwärtsstoßstrom, 8,3 ms einzelne halbe Sinuswelle (Hinweis 3) |
ICHFSM |
300 |
Verstärker |
| Maximale momentane Durchlassspannung bei 25 A nur für unidirektionalen Betrieb (Hinweis 4) |
VF |
3,5/5,0 |
Stromspannung |
| Betriebsübergang und Lagertemperaturbereich. |
TJ, TSTG |
-55 bis +150 |
℃ |
|
Anmerkungen:
1. Nicht wiederkehrender Stromimpuls, gemäß Abb. 3 und über T herabgesetztA= 25℃ gemäß Abb. 2.
2. Auf 5,0 mm x 5,0 mm (0,03 mm dick) Kupferpads an jedem Anschluss montiert.
3. 8,3 ms einzelne Halbsinuswelle oder gleichwertige Rechteckwelle, Arbeitszyklus = maximal 4 Impulse pro Minute.
4. VF< 3,5 V für VBR< 200V und VF< 6,5 V für VBR> 201V.
|
