VRWM 64V Einrichtungsgliedung TVS Diode SMAJ64A, kostenloser Schutzplan bereitgestellt

VRWM 64V Einrichtungsgliedung TVS Diode SMAJ64A, kostenloser Schutzplan bereitgestellt

Auf der Oberfläche befestigte TVS-Diode SMAJ64A Datenblatt:Das ist SMAJ_v2207.1.pdf

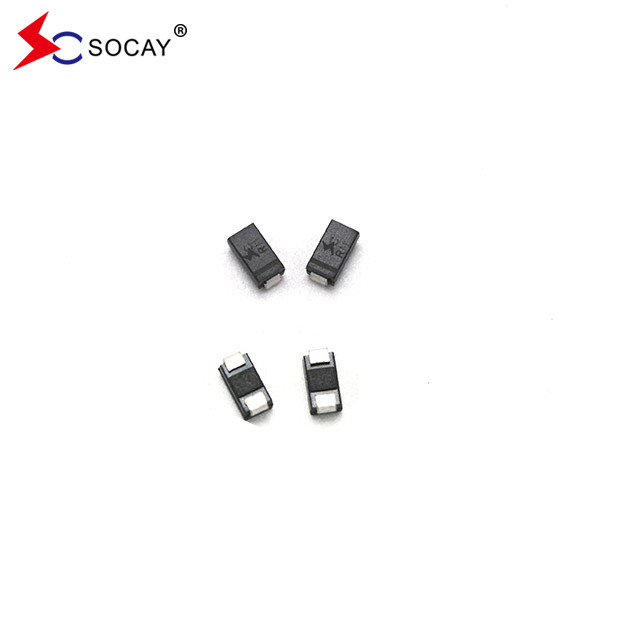

Auf der Oberfläche befestigte TVS-Diode SMAJ64A:

Die Surface Mount TVS Diode SMAJ64A ist speziell zum Schutz empfindlicher elektronischer Geräte vor Spannungsüberschreitungen durch Blitze und andere vorübergehende Spannungsereignisse ausgelegt.

1- Anwendung von transienten Unterdrückungsdioden (TVS-Dioden) in TN-Stromversorgungssystemen
Überspannungen, die durch menschliche Betriebsfehler verursacht werden, wie z. B. Blitzüberspannungswellen und Lastschalter, können durch Stromversorgungsleitungen leicht in das Innere von elektrischen und elektronischen Geräten eindringen.Ausfall von elektrischer und elektronischer Ausrüstung verursachtDurch die Installation von Überspannungsabsorptionsgeräten MOV und TVS an der Stromleitung wird ein zweistufiger Schutz eingeführt.und der Schutz des gemeinsamen Modus und des Differenzmodus auf den L- und N-Linien durchgeführt wirdDie spezifische Methode besteht darin, MOV am vorderen Ende der Leitung als SPD-Schutz der ersten Ebene zu installieren, um den größten Teil des Blitzstroms zu entladen. and install a high-power transient suppression diode (TVS diode) at the end of the line (front end of the equipment) as the second level SPD protection to further weaken the The overvoltage wave amplitude reduces the grid voltage to within the E/I safe withstand voltage rangeEs ist zu beachten, daß MOV und TVS die Koordinierung und Zusammenarbeit von Spannung und Energie erreichen sollten, und die Leitunglänge zwischen AB sollte nicht weniger als 5 m betragen.Die Leitunglänge sollte erhöht oder Entkopplungsvorrichtungen installiert werden..

2- Anwendung von transienten Unterdrückungsdioden (TVS-Dioden) in Netzwerksignalleitungen
Transitorische Unterdrückungsdioden (TVS-Dioden) können nicht nur für den Überspannungsschutz von Stromversorgungssystemen, sondern auch für den Überspannungsschutz von Signalleitungen verwendet werden.Gasentladungsschläuche GDT und transiente Unterdrückungsdioden (TVS-Dioden) werden kombiniert, um Signalüberspannung zu schützenDas Gerät zeichnet sich durch schnelle Reaktionsgeschwindigkeit, geringe Leckage, nahezu keinen Signalverlust aus und kann einen sicheren und zuverlässigen Schutz für Hochgeschwindigkeitsnetzlinien bieten.

3Anwendung von transienten Unterdrückungsdioden (TVS-Dioden) in Gleichstromsystemen
Im Stromversorgungskreis eines normalen PC-Computers wird die Stromversorgung AC 220 V durch einen Transformator auf AC 20 V reduziert.und dann durch die Schaltung moduliert und berichtigt, um gleichbleibende 10 V Gleichstromleistung auszugeben und an die Last angeschlossen- Durch die Installation eines bidirektionalen transienten Spannungsschutzgeräts TVS1 am Ausgangsende des TransformatorsEs absorbiert den sofortigen Impulspulsstrom der L- und N-Leitung und klemmt die Schaltungsspannung auf einem sicheren Spannungsniveau.. TVS1 kann den Back-End-Gleichrichter und andere Schaltkreiskomponenten des Transformators schützen.Ein einseitiger transienter Spannungsunterdrücker TVS2 wird am Ausgangsende der Gleichspannungsversorgung nach dem Geradliner installiert, um die Gleichspannungslast vor Überspannung und Stromanschlägen zu schützen.

3- Anwendung von transienten Unterdrückungsdioden (TVS-Dioden) in Transistorkreisen
Als Stromsteuerungseinrichtung sind Transistoren ein wichtiger Bestandteil elektronischer integrierter Schaltungen. Sie können in zwei Kategorien unterteilt werden: NPN-Transistoren und PNP-Transistoren [5].Sie werden in Schaltkreisen verwendet, Verstärkerkreise und Spannungsstabilisierungskreise.Um den Transistorkreis vor Überspannungsstörungen wie ESD/EFT (elektrostatische Entladung/elektrische schnelle transiente Impulsgruppe) zu schützen, TVS1 und TVS2 werden zum Schutz an den Eingangs- und Ausgangsenden der Schaltung angebracht.

Wir sind Hersteller und Lieferant von verschiedenen passiven Komponenten
