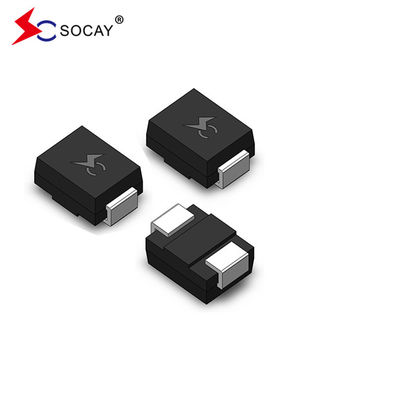

SMBJ13CA TVS Dioden Schaltkreislaufschutz Übergangsspannungsunterdrückung Diode DO-214AA

SMBJ13CA Neues Original in Lager Schaltkreislaufschutz Übergangsspannungsunterdrücker TVS Dioden Oberflächenhalter DO-214A

Datenblatt:Das ist SMBJ_v88.2.pdf

Oberflächenverstärker für die Übergangsspannung (TVS) SMBJ13CA

• SMBJ13CA ist für Oberflächenanwendungen zur Optimierung des Plattenraums
• SMBJ13CA hat geringe Leckage
• SMBJ13CA ist eine bidirektionale Komponente
• SMBJ13CA ist ein Glas passivierte Verbindung
• SMBJ13CA hat geringe Induktivität
• SMBJ13CA hat eine ausgezeichnete Klemmfähigkeit
• SMBJ13CA Spitzenleistungskapazität bei 10 × 1000μs Wellenform Wiederholungsrate (Tätigkeitszyklus):0.01% ist 600W
• SMBJ13CA hat eine schnelle Reaktionszeit: in der Regel weniger als 1,0 Sekunden von 0 Volt bis VBR min
• Die SMBJ13CA hat eine typische IR von weniger als 5 μA über 12 V.
• SMBJ13CA'S Hochtemperaturlöten: 260°C/40 Sekunden an den Endpunkten
• Der typische Höchsttemperaturkoeffizient von SMBJ13CA ΔVBR = 0,1% × VBR@25°C× ΔT
• Plastikverpackung hat Unterzeichner Labor Entzündbarkeit 94V-0
• Bleifreies mattes Zinn Plattiert
• SMBJ13CA ist halogenfrei und RoHS-konform
• Typischer Ausfallmodus ist kurz von über-spezifizierte Spannung oder Strom
• Der Wiskertest wird auf der Grundlage von JEDEC JESD201A gemäß den Tabellen 4a und 4c durchgeführt.
• IEC-61000-4-2 ESD 15kV ((Luft), 8kV (Kontakt)
• ESD-Schutz von Datenleitungen gemäß IEC 61000-4-2 (IEC 801-2)
• EFT-Schutz von Datenleitungen gemäß IEC 61000-4-4 (IEC 801-4)

TVS Diode SMBJ13CA Elektrische Eigenschaften (T_Eine= 25°C, sofern nicht anders angegeben):

Die Produkte der SMBJ-Serie TVS transienten Unterdrückungsdioden verwenden eine Standardverpackung mit SMB-Flächenverbindung mit einer maximalen Nennleistung von 600 W.Das Produkt hat eine extrem schnelle Reaktionszeit (unter einer Nanosekunde) und eine sehr hohe Stabilität.. Speziell zum Schutz verschiedener Schnittstellen in elektronischen Schaltkreisen vor vorübergehenden Spannungen durch Blitzeinschläge und andere vorübergehende Spannungseffekte ausgelegt.
Produktmerkmale
Niedrigwertiges Paket
Ideal für die automatische Platzierung
600 Watt Spitzenimpulsleistung mit einer Wellenform von 10/1000μs
Für Oberflächen-Applikatoren zur Optimierung der Plattenfläche
Ausgezeichnete Klemmfähigkeit
Sehr schnelle Reaktionszeit
Niedriger inkrementeller Spannwiderstand
Anwendungen
Schutz der Stromversorgung
Anwendungen im Automobilbereich
Industrieanwendungen
Strommanagement
