Startseite /Produkte/TVS-Dioden/5V Oberflächenmontage-TVS-Dioden SMAJ5.0A Einrichtungstransparent Spannungsunterdrücker

5V Oberflächenmontage-TVS-Dioden SMAJ5.0A Einrichtungstransparent Spannungsunterdrücker

5000 Stück
MOQ
negotiable
Preis
5V Oberflächenmontage-TVS-Dioden SMAJ5.0A Einrichtungstransparent Spannungsunterdrücker
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Produktbezeichnung: TVS-Dioden
Packungsart: DO-214AC/SMA
- Ich weiß.: 5.0V
Vbr@It (Min.): 6.40V
Vbr@It (max.): 7.00V
Es ist...: 10mA
Vc@Ipp: 9.2V
Ipp: 43.48A
Die Kommission: 800 μA
Speichertemperaturbereich: -55 bis +150 °C
Hervorheben:

5V-TVS-Dioden

,

Dioden für die TVS-Flächenaufstellung

,

Einrichtungstransferspannungsunterdrücker
Grundinformation
Herkunftsort: Shenzhen, Guangdong, China
Markenname: SOCAY
Zertifizierung: UL,REACH,RoHS,ISO
Modellnummer: SMAJ5.0A
Dokument: Produktbroschüre PDF
Zahlung und Versand AGB
Lieferzeit: 5-8 Arbeitstage
Produkt-Beschreibung

5V Oberflächenmontage-TVS-Dioden SMAJ5.0A, einrichtunglicher Übergangsspannungsschutz



Datenblatt:Das ist SMAJ_v2207.1.pdf

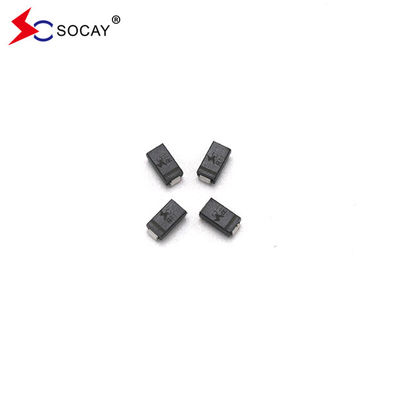

5V Oberflächenmontage-TVS-Dioden SMAJ5.0A Einrichtungstransparent Spannungsunterdrücker 0





Beschreibung:

Die SMAJ-Serie ist speziell zum Schutz empfindlicher elektronischer Geräte vor Spannungsüberschreitungen durch Blitze und andere Überschreitungsspannungsereignisse ausgelegt.



Teilnummer Markierung

Rückwärts

Stand-Off

Spannung VRWM(V)

Aufschlüsselung

SpannungVBR (V)

@ IchT

Prüfung

Strom

Ich...T (mA)

Höchstbetrag

Klemmen

Spannung VC @ IchPP(V)

Höchstbetrag

Höchststand

Puls

Strom Ich...PP(A)

Höchstbetrag

Rückwärts

LeckageIch...R

@VRWM (μEine)
Einheit Zwei UNi Zwei   Min. Maximal
SMAJ3.3A - Ich weiß. A1 - Ich weiß. 3.3 4.10 - Ich weiß nicht. 1 8.0 50.00 600
SMAJ5.0A SMAJ5.0CA AE Wir 5.0 6.40 7.00 10 9.2 43.48 800
SMAJ6.0A SMAJ6.0CA AG WG 6.0 6.67 7.37 10 10.3 38.83 800
SMAJ6.5A SMAJ6.5CA AK WK 6.5 7.22 7.98 10 11.2 35.71 500
SMAJ7.0A SMAJ7.0CA AM WM 7.0 7.78 8.60 10 12.0 33.33 200
SMAJ7.5A SMAJ7.5CA AP WP 7.5 8.33 9.21 1 12.9 31.01 100
SMAJ8.0A SMAJ8.0CA AR WR 8.0 8.89 9.83 1 13.6 29.41 50
SMAJ8.5A SMAJ8.5CA AT WT 8.5 9.44 10.40 1 14.4 27.78 10
SMAJ9.0A SMAJ9.0CA AV WV 9.0 10.00 11.10 1 15.4 25.97 5
SMAJ10A SMAJ10CA AX WX 10.0 11.10 12.30 1 17.0 23.53 5
SMAJ11A SMAJ11CA AZ WZ 11.0 12.20 13.50 1 18.2 21.98 5
SMAJ12A SMAJ12CA BE XE 12.0 13.30 14.70 1 19.9 20.10 5
SMAJ13A SMAJ13CA BG XG 13.0 14.40 15.90 1 21.5 18.60 5
SMAJ14A SMAJ14CA BK XK 14.0 15.60 17.20 1 23.2 17.24 5
SMAJ15A SMAJ15CA BM XM 15.0 16.70 18.50 1 24.4 16.39 5
SMAJ16A SMAJ16CA Blutdruck XP 16.0 17.80 19.70 1 26.0 15.38 5
SMAJ17A SMAJ17CA BR XR 17.0 18.90 20.90 1 27.6 14.49 5
SMAJ18A SMAJ18CA USE XT 18.0 20.00 22.10 1 29.2 13.70 5
SMAJ19A SMAJ19CA BB XB 19.0 21.10 23.30 1 30.8 13.00 5
SMAJ20A SMAJ20CA BV XV. 20.0 22.20 24.50 1 32.4 12.35 5
SMAJ22A SMAJ22CA BX XX 22.0 24.40 26.90 1 35.5 11.27 5
SMAJ24A SMAJ24CA BZ XZ 24.0 26.70 29.50 1 38.9 10.28 5
SMAJ26A SMAJ26CA CE-Nummern - Ja. 26.0 28.90 31.90 1 42.1 9.50 5
SMAJ28A SMAJ28CA Zentrale YG 28.0 31.10 34.40 1 45.4 8.81 5
SMAJ30A SMAJ30CA CK YK 30.0 33.30 36.80 1 48.4 8.26 5
SMAJ33A SMAJ33CA Zentralbank YM 33.0 36.70 40.60 1 53.3 7.50 5
SMAJ36A SMAJ36CA CP YP 36.0 40.00 44.20 1 58.1 6.88 5
SMAJ40A SMAJ40CA Zinssatz YR 40.0 44.40 49.10 1 64.5 6.20 5
SMAJ43A SMAJ43CA CT YT 43.0 47.80 52.80 1 69.4 5.76 5
SMAJ45A SMAJ45CA Lebenslauf YV 45.0 50.00 55.30 1 72.7 5.50 5
SMAJ48A SMAJ48CA CX YX 48.0 53.30 58.90 1 77.4 5.17 5
SMAJ51A SMAJ51CA CZ YZ 51.0 56.70 62.70 1 82.4 4.85 5
SMAJ54A SMAJ54CA RE ZE 54.0 60.00 66.30 1 87.1 4.59 5
SMAJ58A SMAJ58CA RG ZG 58.0 64.40 71.20 1 93.6 4.27 5
SMAJ60A SMAJ60CA RK ZK 60.0 66.70 73.70 1 96.8 4.13 5
SMAJ64A SMAJ64CA RM ZM 64.0 71.10 78.60 1 103.0 3.88 5
SMAJ70A SMAJ70CA RP ZP 70.0 77.80 86.00 1 113.0 3.54 5
SMAJ75A SMAJ75CA RR ZR 75.0 83.30 92.10 1 121.0 3.31 5
SMAJ78A SMAJ78CA NT1 die ZT 78.0 86.70 95.80 1 126.0 3.17 5
SMAJ80A SMAJ80CA RB ZB 80.0 88.80 97.60 1 129.6 3.09 5
SMAJ85A SMAJ85CA Wohnmobil ZV 85.0 94.40 104.00 1 137.0 2.92 5
SMAJ90A SMAJ90CA RX ZX 90.0 100.00 111.00 1 146.0 2.74 5
SMAJ100A SMAJ100CA RZ ZZ 100.0 111.00 123.00 1 162.0 2.47 5
SMAJ110A SMAJ110CA SE VE 110.0 122.00 135.00 1 177.0 2.26 5
SMAJ120A SMAJ120CA Generalsekretär VG 120.0 133.00 147.00 1 193.0 2.07 5
SMAJ130A SMAJ130CA SK VK 130.0 144.00 159.00 1 209.0 1.91 5
SMAJ140A SMAJ140CA SB VB 140.0 155.00 171.00 1 226.8 1.76 5
SMAJ150A SMAJ150CA S.M. V.M. 150.0 167.00 185.00 1 243.0 1.65 5
SMAJ160A SMAJ160CA SP Vizepräsident 160.0 178.00 197.00 1 259.0 1.54 5
SMAJ170A SMAJ170CA SR VR 170.0 189.00 209.00 1 275.0 1.45 5
SMAJ180A SMAJ180CA ST VT 180.0 201.00 220.00 1 291.6 1.37 5
SMAJ190A SMAJ190CA SV VV 190.0 211.00 232.00 1 307.8 1.30 5
SMAJ200A SMAJ200CA SW VW 200.0 224.00 247.00 1 324.0 1.23 5
SMAJ220A SMAJ220CA Schnittstellen VX 220.0 246.00 272.00 1 356.0 1.12 5
SMAJ250A SMAJ250CA SZ VZ 250.0 279.00 309.00 1 405.0 0.99 5
SMAJ300A SMAJ300CA DE Er 300.0 335.00 371.00 1 486.0 0.82 5
SMAJ350A SMAJ350CA Generaldirektion HG 350.0 391.00 432.00 1 567.0 0.71 5
SMAJ400A SMAJ400CA DK HK 400.0 447.00 494.00 1 648.0 0.62 5
SMAJ440A SMAJ440CA DM HM 440.0 492.00 543.00 1 713.0 0.56 5

 Anmerkungen:

1.1.Das Suffix "A" bezeichnet eine Vorrichtung mit einer Toleranz von 5%.

2.2. Nach der Teilnummer wird das Suffix "CA" hinzugefügt, um bidirektionale Vorrichtungen anzugeben.

3.3 Für bidirektionale Vorrichtungen mit VRvon 10 Volt und weniger, die IRDie Grenze ist doppelt.

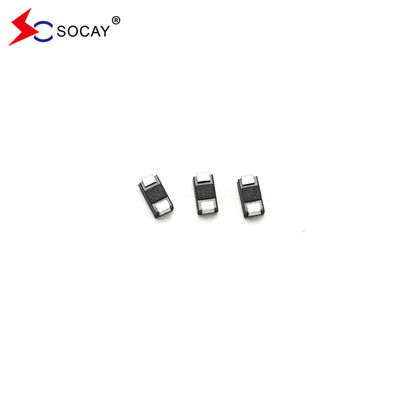

5V Oberflächenmontage-TVS-Dioden SMAJ5.0A Einrichtungstransparent Spannungsunterdrücker 1





Parameter Symbol Wert Einheit
Spitzenimpulsleistung Dissipation mit einer Wellenform von 10/1000μs (Bild 1) (Anmerkung 1), (Anmerkung 2) PPPM 400 Watt
Spitzenimpulsstrom mit einer Wellenform von 10/1000μs. (Anmerkung 1, Abbildung 3) Ich...PP Siehe folgende Tabelle Ampere
Stromverteilung auf unendlicher Wärmeschwänze bei TL= 75°C PM ((AV)) 1.0 Watt
Spitzenvorwärtsströmung, 8,3 ms einzelne halbe Sinuswelle (Anmerkung 3) Ich...FSM 40 Ampere
Höchstinstantane Vorwärtsspannung bei 25A nur für die Einbahnstraße (Anmerkung 4) VF 3.5/5.0 Spannung
Betriebsverbindung und Lagertemperaturbereich. TJ, TSZG -55 bis +150 °C

Anmerkungen:

1. Nicht wiederholter Strompuls, nach Abbildung 3 und abgeschnitten über TEine= 25°C pro Abbildung 2.

2. auf Kupferpolster mit einer Dicke von 0,03 mm und einer Länge von 5,0 mm an jedem Endgerät montiert.

3. 8,3 ms einzelne halbe Sinuswelle oder gleichwertige Quadratwelle, Arbeitszyklus = maximal 4 Impulse pro Minute.

4. VF< 3,5 V für VBR< 200 V und VF< 6,5 V für VBR> 201 V.

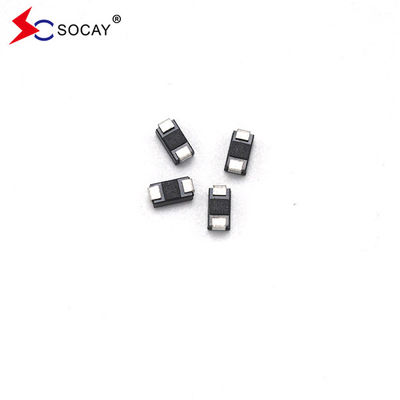

5V Oberflächenmontage-TVS-Dioden SMAJ5.0A Einrichtungstransparent Spannungsunterdrücker 2

Größe und Tag:

Bi-richtungs-TVS-Diode

TVS-Komponente

TVS Dioden SMD
