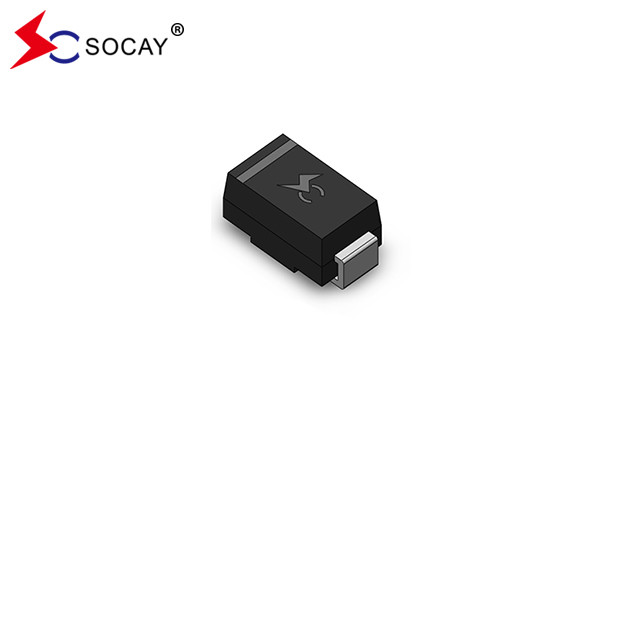

SOCAY Oberflächenmontage TVS Dioden SMAJ18A, DO-214AC/SMA Paket 400W 18V
Datenblatt:Das ist SMAJ_v2207.1.pdf
Beschreibung:
Die SMAJ-Serie ist speziell zum Schutz empfindlicher elektronischer Geräte vor Spannungsüberschreitungen durch Blitze und andere Überschreitungsspannungsereignisse ausgelegt.
| Teilnummer |
Markierung |
Rückwärts
Stand-Off
Spannung VRWM(V)
|
Aufschlüsselung
SpannungVBR (V)
@ IchT
|
Prüfung
Strom
Ich...T (mA)
|
Höchstbetrag
Klemmen
Spannung VC @ IchPP(V)
|
Höchstbetrag
Höchststand
Puls
Strom Ich...PP(A)
|
Höchstbetrag
Rückwärts
LeckageIch...R
@VRWM (μEine)
|
| Einheit |
Zwei |
UNi |
Zwei |
|
Min. |
Maximal |
|
|
|
|
| SMAJ3.3A |
- Ich weiß. |
A1 |
- Ich weiß. |
3.3 |
4.10 |
- Ich weiß nicht. |
1 |
8.0 |
50.00 |
600 |
| SMAJ5.0A |
SMAJ5.0CA |
AE |
Wir |
5.0 |
6.40 |
7.00 |
10 |
9.2 |
43.48 |
800 |
| SMAJ6.0A |
SMAJ6.0CA |
AG |
WG |
6.0 |
6.67 |
7.37 |
10 |
10.3 |
38.83 |
800 |
| SMAJ6.5A |
SMAJ6.5CA |
AK |
WK |
6.5 |
7.22 |
7.98 |
10 |
11.2 |
35.71 |
500 |
| SMAJ7.0A |
SMAJ7.0CA |
AM |
WM |
7.0 |
7.78 |
8.60 |
10 |
12.0 |
33.33 |
200 |
| SMAJ7.5A |
SMAJ7.5CA |
AP |
WP |
7.5 |
8.33 |
9.21 |
1 |
12.9 |
31.01 |
100 |
| SMAJ8.0A |
SMAJ8.0CA |
AR |
WR |
8.0 |
8.89 |
9.83 |
1 |
13.6 |
29.41 |
50 |
| SMAJ8.5A |
SMAJ8.5CA |
AT |
WT |
8.5 |
9.44 |
10.40 |
1 |
14.4 |
27.78 |
10 |
| SMAJ9.0A |
SMAJ9.0CA |
AV |
WV |
9.0 |
10.00 |
11.10 |
1 |
15.4 |
25.97 |
5 |
| SMAJ10A |
SMAJ10CA |
AX |
WX |
10.0 |
11.10 |
12.30 |
1 |
17.0 |
23.53 |
5 |
| SMAJ11A |
SMAJ11CA |
AZ |
WZ |
11.0 |
12.20 |
13.50 |
1 |
18.2 |
21.98 |
5 |
| SMAJ12A |
SMAJ12CA |
BE |
XE |
12.0 |
13.30 |
14.70 |
1 |
19.9 |
20.10 |
5 |
| SMAJ13A |
SMAJ13CA |
BG |
XG |
13.0 |
14.40 |
15.90 |
1 |
21.5 |
18.60 |
5 |
| SMAJ14A |
SMAJ14CA |
BK |
XK |
14.0 |
15.60 |
17.20 |
1 |
23.2 |
17.24 |
5 |
| SMAJ15A |
SMAJ15CA |
BM |
XM |
15.0 |
16.70 |
18.50 |
1 |
24.4 |
16.39 |
5 |
| SMAJ16A |
SMAJ16CA |
Blutdruck |
XP |
16.0 |
17.80 |
19.70 |
1 |
26.0 |
15.38 |
5 |
| SMAJ17A |
SMAJ17CA |
BR |
XR |
17.0 |
18.90 |
20.90 |
1 |
27.6 |
14.49 |
5 |
| SMAJ18A |
SMAJ18CA |
USE |
XT |
18.0 |
20.00 |
22.10 |
1 |
29.2 |
13.70 |
5 |
| SMAJ19A |
SMAJ19CA |
BB |
XB |
19.0 |
21.10 |
23.30 |
1 |
30.8 |
13.00 |
5 |
| SMAJ20A |
SMAJ20CA |
BV |
XV. |
20.0 |
22.20 |
24.50 |
1 |
32.4 |
12.35 |
5 |
| SMAJ22A |
SMAJ22CA |
BX |
XX |
22.0 |
24.40 |
26.90 |
1 |
35.5 |
11.27 |
5 |
| SMAJ24A |
SMAJ24CA |
BZ |
XZ |
24.0 |
26.70 |
29.50 |
1 |
38.9 |
10.28 |
5 |
| SMAJ26A |
SMAJ26CA |
CE-Nummern |
- Ja. |
26.0 |
28.90 |
31.90 |
1 |
42.1 |
9.50 |
5 |
| SMAJ28A |
SMAJ28CA |
Zentrale |
YG |
28.0 |
31.10 |
34.40 |
1 |
45.4 |
8.81 |
5 |
| SMAJ30A |
SMAJ30CA |
CK |
YK |
30.0 |
33.30 |
36.80 |
1 |
48.4 |
8.26 |
5 |
| SMAJ33A |
SMAJ33CA |
Zentralbank |
YM |
33.0 |
36.70 |
40.60 |
1 |
53.3 |
7.50 |
5 |
| SMAJ36A |
SMAJ36CA |
CP |
YP |
36.0 |
40.00 |
44.20 |
1 |
58.1 |
6.88 |
5 |
| SMAJ40A |
SMAJ40CA |
Zinssatz |
YR |
40.0 |
44.40 |
49.10 |
1 |
64.5 |
6.20 |
5 |
| SMAJ43A |
SMAJ43CA |
CT |
YT |
43.0 |
47.80 |
52.80 |
1 |
69.4 |
5.76 |
5 |
| SMAJ45A |
SMAJ45CA |
Lebenslauf |
YV |
45.0 |
50.00 |
55.30 |
1 |
72.7 |
5.50 |
5 |
| SMAJ48A |
SMAJ48CA |
CX |
YX |
48.0 |
53.30 |
58.90 |
1 |
77.4 |
5.17 |
5 |
| SMAJ51A |
SMAJ51CA |
CZ |
YZ |
51.0 |
56.70 |
62.70 |
1 |
82.4 |
4.85 |
5 |
| SMAJ54A |
SMAJ54CA |
RE |
ZE |
54.0 |
60.00 |
66.30 |
1 |
87.1 |
4.59 |
5 |
| SMAJ58A |
SMAJ58CA |
RG |
ZG |
58.0 |
64.40 |
71.20 |
1 |
93.6 |
4.27 |
5 |
| SMAJ60A |
SMAJ60CA |
RK |
ZK |
60.0 |
66.70 |
73.70 |
1 |
96.8 |
4.13 |
5 |
| SMAJ64A |
SMAJ64CA |
RM |
ZM |
64.0 |
71.10 |
78.60 |
1 |
103.0 |
3.88 |
5 |
| SMAJ70A |
SMAJ70CA |
RP |
ZP |
70.0 |
77.80 |
86.00 |
1 |
113.0 |
3.54 |
5 |
| SMAJ75A |
SMAJ75CA |
RR |
ZR |
75.0 |
83.30 |
92.10 |
1 |
121.0 |
3.31 |
5 |
| SMAJ78A |
SMAJ78CA |
NT1 die |
ZT |
78.0 |
86.70 |
95.80 |
1 |
126.0 |
3.17 |
5 |
| SMAJ80A |
SMAJ80CA |
RB |
ZB |
80.0 |
88.80 |
97.60 |
1 |
129.6 |
3.09 |
5 |
| SMAJ85A |
SMAJ85CA |
Wohnmobil |
ZV |
85.0 |
94.40 |
104.00 |
1 |
137.0 |
2.92 |
5 |
| SMAJ90A |
SMAJ90CA |
RX |
ZX |
90.0 |
100.00 |
111.00 |
1 |
146.0 |
2.74 |
5 |
| SMAJ100A |
SMAJ100CA |
RZ |
ZZ |
100.0 |
111.00 |
123.00 |
1 |
162.0 |
2.47 |
5 |
| SMAJ110A |
SMAJ110CA |
SE |
VE |
110.0 |
122.00 |
135.00 |
1 |
177.0 |
2.26 |
5 |
| SMAJ120A |
SMAJ120CA |
Generalsekretär |
VG |
120.0 |
133.00 |
147.00 |
1 |
193.0 |
2.07 |
5 |
| SMAJ130A |
SMAJ130CA |
SK |
VK |
130.0 |
144.00 |
159.00 |
1 |
209.0 |
1.91 |
5 |
| SMAJ140A |
SMAJ140CA |
SB |
VB |
140.0 |
155.00 |
171.00 |
1 |
226.8 |
1.76 |
5 |
| SMAJ150A |
SMAJ150CA |
S.M. |
V.M. |
150.0 |
167.00 |
185.00 |
1 |
243.0 |
1.65 |
5 |
| SMAJ160A |
SMAJ160CA |
SP |
Vizepräsident |
160.0 |
178.00 |
197.00 |
1 |
259.0 |
1.54 |
5 |
| SMAJ170A |
SMAJ170CA |
SR |
VR |
170.0 |
189.00 |
209.00 |
1 |
275.0 |
1.45 |
5 |
| SMAJ180A |
SMAJ180CA |
ST |
VT |
180.0 |
201.00 |
220.00 |
1 |
291.6 |
1.37 |
5 |
| SMAJ190A |
SMAJ190CA |
SV |
VV |
190.0 |
211.00 |
232.00 |
1 |
307.8 |
1.30 |
5 |
| SMAJ200A |
SMAJ200CA |
SW |
VW |
200.0 |
224.00 |
247.00 |
1 |
324.0 |
1.23 |
5 |
| SMAJ220A |
SMAJ220CA |
Schnittstellen |
VX |
220.0 |
246.00 |
272.00 |
1 |
356.0 |
1.12 |
5 |
| SMAJ250A |
SMAJ250CA |
SZ |
VZ |
250.0 |
279.00 |
309.00 |
1 |
405.0 |
0.99 |
5 |
| SMAJ300A |
SMAJ300CA |
DE |
Er |
300.0 |
335.00 |
371.00 |
1 |
486.0 |
0.82 |
5 |
| SMAJ350A |
SMAJ350CA |
Generaldirektion |
HG |
350.0 |
391.00 |
432.00 |
1 |
567.0 |
0.71 |
5 |
| SMAJ400A |
SMAJ400CA |
DK |
HK |
400.0 |
447.00 |
494.00 |
1 |
648.0 |
0.62 |
5 |
| SMAJ440A |
SMAJ440CA |
DM |
HM |
440.0 |
492.00 |
543.00 |
1 |
713.0 |
0.56 |
5 |
Anmerkungen:
1.1.Das Suffix "A" bezeichnet eine Vorrichtung mit einer Toleranz von 5%.
2.2. Nach der Teilnummer wird das Suffix "CA" hinzugefügt, um bidirektionale Vorrichtungen anzugeben.
3.3 Für bidirektionale Vorrichtungen mit VRvon 10 Volt und weniger, die IRDie Grenze ist doppelt.
Eigenschaften:
Für Oberflächenanwendungen zur Optimierung des Plattenraums
Niedrige Leckage
Einheitliche und bidirektionale Einheit
mit einer Breite von mehr als 20 mm
Niedrige Induktivität
Ausgezeichnete Klemmfähigkeit
400W Spitzenleistung bei 10 × 1000μs Wellenform Wiederholungsrate (Tätigkeitszyklus):0.01%
Schnelle Reaktionszeit: in der Regel weniger als 1,0 s von 0 Volt bis VBRMin.
Typisch IRweniger als 5 μA über 12 V
Hochtemperaturlöten: 260°C/40 Sekunden an den Endgeräten
Typischer Höchsttemperaturkoeffizient ΔVBR= 0,1% × VBR@25°C × ΔT
Plastikverpackung hat Unterzeichner Labor Entzündbarkeit 94V-0
Bleifreies mattes Zinn Plattiert
Halogenfrei und RoHS-konform
Typischer Ausfallmodus ist kurz von über-spezifizierte Spannung oder Strom
Der Wiskertest wird auf der Grundlage von JEDEC JESD201A gemäß den Tabellen 4a und 4c durchgeführt.
IEC-61000-4-2 ESD 15kV ((Luft), 8kV (Kontakt)
ESD-Schutz von Datenleitungen gemäß IEC 61000-4-2 (IEC 801-2)
EFT-Schutz von Datenleitungen gemäß IEC 61000-4-4 (IEC 801-4)
Anwendung:
TVS-Geräte eignen sich ideal für den Schutz von E/A-Schnittstellen, VCCBus und andere anfällige Schaltungen, die in Telekommunikations-, Computer-, Industrie- und Verbraucherelektronik-Anwendungen verwendet werden.
| Parameter |
Symbol |
Wert |
Einheit |
| Spitzenimpulsleistung Dissipation mit einer Wellenform von 10/1000μs (Bild 1) (Anmerkung 1), (Anmerkung 2) |
PPPM |
400 |
Watt |
| Spitzenimpulsstrom mit einer Wellenform von 10/1000μs. (Anmerkung 1, Abbildung 3) |
Ich...PP |
Siehe folgende Tabelle |
Ampere |
| Stromverteilung auf unendlicher Wärmeschwänze bei TL= 75°C |
PM ((AV)) |
1.0 |
Watt |
| Spitzenvorwärtsströmung, 8,3 ms einzelne halbe Sinuswelle (Anmerkung 3) |
Ich...FSM |
40 |
Ampere |
| Höchstinstantane Vorwärtsspannung bei 25A nur für die Einbahnstraße (Anmerkung 4) |
VF |
3.5/5.0 |
Spannung |
| Betriebsverbindung und Lagertemperaturbereich. |
TJ, TSZG |
-55 bis +150 |
°C |
|
Anmerkungen:
1. Nicht wiederholter Strompuls, nach Abbildung 3 und abgeschnitten über TEine= 25°C pro Abbildung 2.
2. auf Kupferpolster mit einer Dicke von 0,03 mm und einer Länge von 5,0 mm an jedem Endgerät montiert.
3. 8,3 ms einzelne halbe Sinuswelle oder gleichwertige Quadratwelle, Arbeitszyklus = maximal 4 Impulse pro Minute.
4. VF< 3,5 V für VBR< 200 V und VF< 6,5 V für VBR> 201 V.
|
