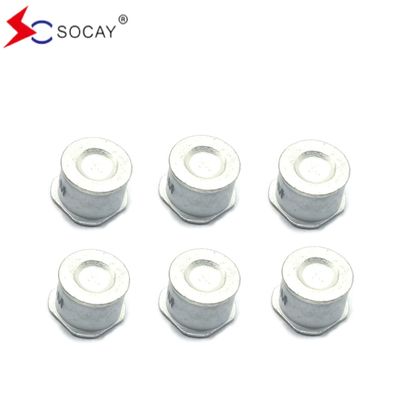

Blitzhalter Achs-Blei-keramische Gasentladungsschlauch 800V SC2E8-470MSMD GDT Elektronische Komponente

Blitzschreiber Achs-Blei-keramische Gasentladungsschlauch 800V SC2E8-470MSMD GDT Elektronische Komponente

Datenblatt:SC2E8_v91.1.pdf

Funktionsprinzip eines Keramikgasentladungsrohrs
Keramische Gasentladungsschläuche sind mit Keramik versiegelt und bestehen aus zwei oder mehr Metallelektroden mit Lücken im Inneren, gefüllt mit inerten Gasen Argon und Neon.Sie sind parallel an der Schaltung angeschlossenWenn das Gerät nicht arbeitet, ist der Widerstand sehr hoch und die entsprechende Kapazität niedrig.Wenn ein abnormaler Puls ist, fällt der innere Widerstand sofort nach Erreichen des Betriebsspannungswerts, und der Strom wird freigesetzt.Es kehrt automatisch zum hohen Widerstandszustand zurück und die Schaltung funktioniert normal..

Vorteile von Keramikgasentladungsschläufern:

1Vor dem Ausfall (Leitung) entspricht es einem offenen Schaltkreis mit einem großen Widerstand und keinem oder sehr geringen Leckstrom;

2. Nach einem Ausfall (Leitung) entspricht es einem Kurzschluss, der einen großen Strom mit einem sehr geringen Spannungsabfall passieren kann;

3Die Leistung des Impulsstroms (Spitzenstrom) ist sehr groß; 2,5 kA~100 kA;

4Es hat zweifache Symmetrie-Eigenschaften.

5Der Kapazitätswert ist sehr gering, weniger als 3 pF.

Nachteile keramischer Gasentladungsrohren:

1Da die Gas-Ionisierung eine gewisse Zeit erfordert, ist die Reaktionsgeschwindigkeit langsam.Bevor es eingeschaltet wird, wird es einen scharfen Impuls mit größeren Amplituden durchlaufen und keine schützende Wirkung haben;

2Die Abbruchspannung hat eine schlechte Konsistenz und eine große Dispersion, im Allgemeinen ± 20%;

3. Die Ausfallspannung hat nur wenige spezifische Werte;

Auswahl der Keramikgasentladungsschläuche:

1Bei schnellen Impulseinschlägen dauert es eine gewisse Zeit, bis die Gas-Ionisierung des keramischen Gasentladungsrohrs stattfindet (in der Regel 0,2 bis 0,3 μs, am schnellsten etwa 0,1 μs),Also ein scharfer Puls mit einer höheren Amplitude wird zu der Rückseite gehenUm diesen scharfen Puls zu unterdrücken, gibt es verschiedene Methoden: a. einen Kondensator oder einen Varistor parallel zum Entladungsrohr anzuschließen; b.Anschließen Sie einen Induktor in Serie nach dem Entladungsrohr oder lassen Sie eine Übertragungsleitung der entsprechenden Länge, um den scharfen Puls auf einen niedrigeren Wert abschwächenc. Ein zweistufiger Schutzkreis mit dem Entladungsrohr als erste Ebene und dem TVS-Rohr oder Halbleiter-Überspannungsschutz als zweite Ebene.Die beiden Ebenen sind durch Widerstände isoliert, Induktoren oder selbstwiederherstellende Sicherungen.

2Auswahl der Gleichstrom-Ausfallspannung Vsdc: Der Mindestwert der Gleichstrom-Ausfallspannung Vsdc sollte größer als das 1,2-fache der höchstmöglichen Spitzenspannung der Stromversorgung oder der höchsten Signalspannung sein.

3Auswahl des Impulsentladungsstroms: Die Auswahl sollte auf der Grundlage des maximalen Überspannungsstroms erfolgen, der auf der Leitung auftreten kann, oder des maximalen Überspannungsstroms, der geschützt werden muss.Der Impulsentladungsstrom des Entladungsrohrs ist anhand des Nennimpulsentladungsstroms (oder der Hälfte des einzelnen Impulsabflussstroms) zu berechnen..

4Keramische Gasentladungsschläuche werden aufgrund des großen Fehlers der Abbruchspannung im Allgemeinen nicht parallel verwendet.

5. Nach Stromproblemen: Um sicherzustellen, daß das Entladungsrohr den Bogen nach dem Aufprall normal auslöschen kann,an Orten, an denen ein Nachstrom wahrscheinlich auftritt (z. B. in aktiven Schaltkreisen), kann ein Varistor oder eine sich selbst wiederherstellende Sicherung in Serie an das Entladungsrohr angeschlossen werden.

Anwendung

Industrie-Stromversorgung, Kommunikationsstromversorgung, Wechselrichter-Stromversorgung, ununterbrochene UPS-Stromversorgung, regulierte Stromversorgung, Antriebsstromversorgung, Schaltstromversorgung, Strommodul,Isolator, Wechselrichter, medizinische Geräte,
