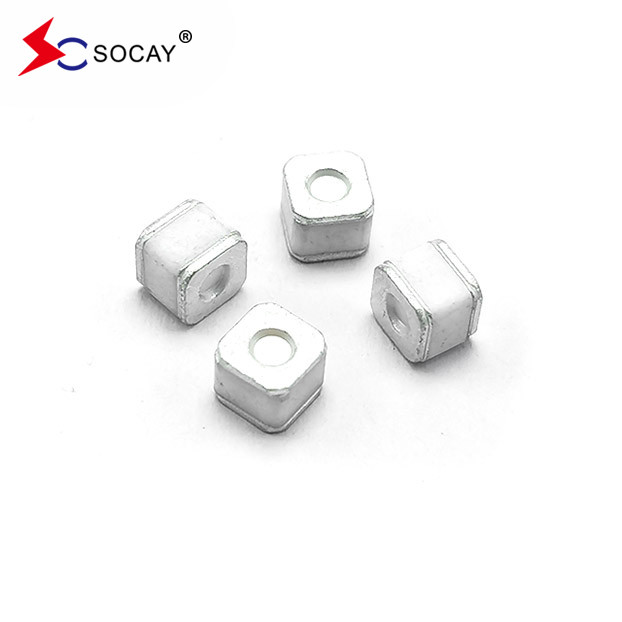

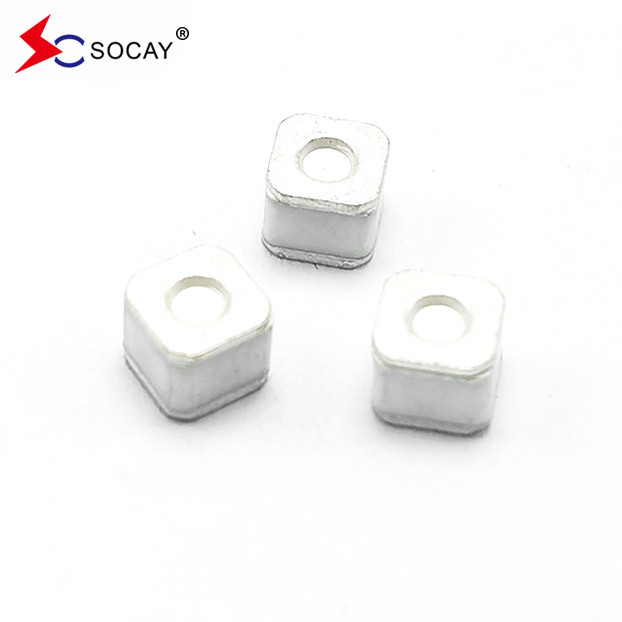

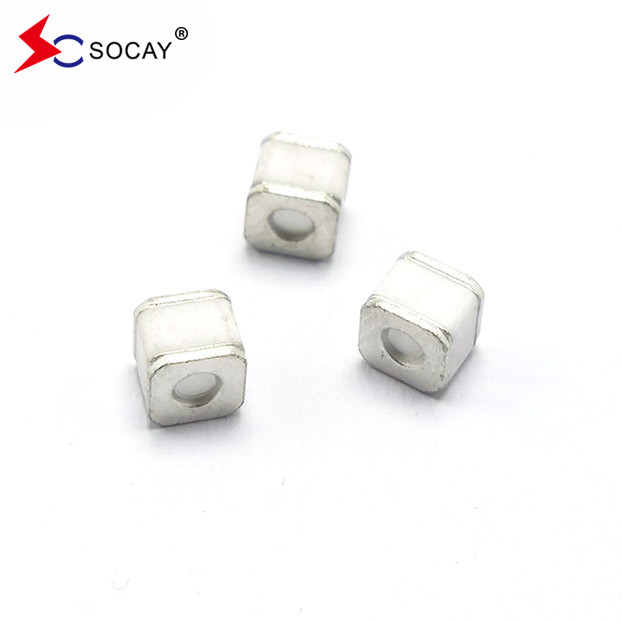

SOCAY Gasentladungsrohr Überspannungsschutz SC2E5-90LSMD Oberflächenhalter GDT

SOCAY Gasentladungsrohr Überspannungsschutz SC2E5-90LSMD, Oberflächenhalter GDT

Datenblatt:SC2E5-SMD_v2110.1.pdf




I:Gasentladungsschlauch

Gasentladungsschlauch, vollständiger Name der keramischen Gasentladungsschlauch, Englisch Gasentladungsschlauch, häufig durch die Abkürzung GDT ersetzt, ist eine Spalt-Typ Überspannungsschutzvorrichtung,mit einer Breite von mehr als 20 mm,. Entladungsschläuche werden häufig in der ersten oder ersten beiden Stufe von mehrstufigen Schutzkreisen verwendet, um Blitze, sofortige Überströmung und Überspannung zu entladen.Da der Isolationswiderstand zwischen den Elektroden des Entladungsrohrs sehr groß ist und die parasitäre Kapazität sehr gering istDer Blitzschutz von Signalleitungen hat deutliche Vorteile.Die Hauptmängel der Schutzmerkmale des Entladungsrohrs bestehen darin, daß die Entladungszeitverzögerung groß ist., ist die Aktionsempfindlichkeit nicht ideal, und es ist schwierig, Blitzwellen mit einer großen steigenden Steilheit wirksam zu unterdrücken.Es gibt ein Problem mit dem kontinuierlichen Stromfluss im Blitzschutz des Stromversorgungssystems.



II:Hauptbestandteile

Porzellanrohrpulver, Elektrode, elektroneninertes Gas usw.

Eigenschaften:

• Nicht radioaktiv
• RoHS-konform
• Niedriger Einsatzverlust
• Ausgezeichnete Reaktion auf schnell wachsende Transienten
• Ultra-niedrige Kapazität

• 5KA Überspannungsfähigkeit mit 8/20μs-Impuls gemäß IEC 61000-4-5 geprüft

Einstufung keramischer Gasentladungsschläuche
1Nach der Anzahl der Elektroden werden die gängig verwendeten Gasentladungsrohre in Dioden- und Triodenentladungsrohre unterteilt.Also heißen sie Keramikentladungsschläuche.
2Gemäß ihrer Größe werden gängige Gasentladungsrohre in Chip-Entladungsrohre und Plug-in-Entladungsrohre unterteilt.
3Gemäß der Produktimpulsspannung werden gängige Gasentladungsschläuche in herkömmliche Pulsausladungsschläuche und Niedrigpulsausladungsschläuche unterteilt.

Funktionsprinzip eines Keramikgasentladungsrohrs
Keramische Gasentladungsschläuche sind mit Keramik versiegelt und bestehen aus zwei oder mehr Metallelektroden mit Lücken im Inneren, die mit inerten Gasen Argon und Neon gefüllt sind.Sie sind parallel an der Schaltung angeschlossenWenn das Gerät nicht arbeitet, ist der Widerstand sehr hoch und die entsprechende Kapazität niedrig.Wenn ein abnormaler Puls ist, fällt der innere Widerstand sofort nach Erreichen des Betriebsspannungswerts, und der Strom wird freigesetzt.Es kehrt automatisch zum hohen Widerstandszustand zurück und die Schaltung funktioniert normal..

Vorteile keramischer Gasentladungsschläuche
1Vor dem Ausfall (Leitung) entspricht es einem offenen Schaltkreis mit einem großen Widerstand und keinem oder sehr geringen Leckstrom;
2. Nach einem Ausfall (Leitung) entspricht es einem Kurzschluss, der einen großen Strom mit einem sehr geringen Spannungsabfall passieren kann;
3Die Leistung des Impulsstroms (Spitzenstrom) ist sehr groß; 2,5 kA~100 kA;
4Es hat zweifache Symmetrie-Eigenschaften.
5Der Kapazitätswert ist sehr gering, weniger als 3 pF.
