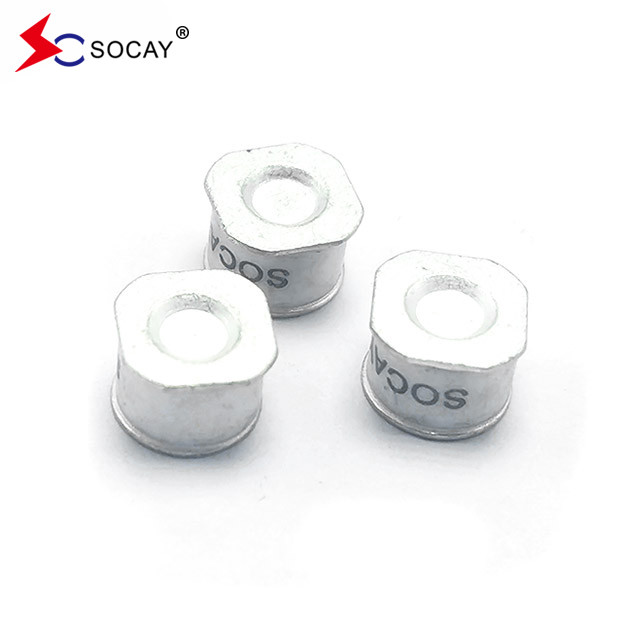

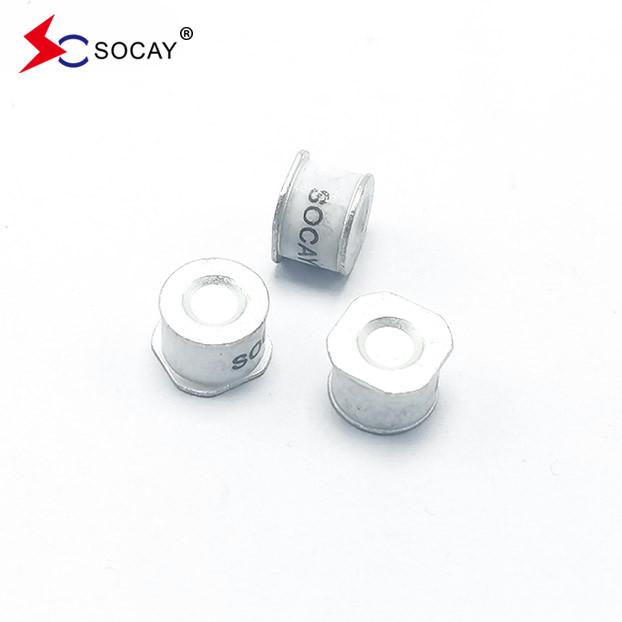

SMD Keramikgasentladungsschlauch SC2E8-350MSMD, Oberflächenhalter GDT
Datenblatt:SC2E8_v91.1.pdf
Teilnummer | Markierung |
DC Spark... über Spannung |
Höchstbetrag Impulspunkt-Spark-Over-Spannung | Mindestdämmungswiderstand | Höchstkapazität | Lichtbogenspannung | Dienstzeit | ||||
Nennwert Impulsausläuferstrom |
Maximaler Impulsabfluss |
Nennwert Impulsausläuferstrom |
Impulse des Lebens | ||||||||
@100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A |
@8/20 μs ± 5 mal |
@8/20 μs 1 Mal |
@50Hz 1Sekundär 10Zeiten |
@10/1000μs 300 mal |
|||
SC2E8-75M SC2E8-75ML SC2E8-75MSMD |
SOCAY 75M |
75V±20% | < 500 V | < 600 V | 1 GΩ (bei 25 V) | < 1,5 pF | ~ 15 V | 10KA | 20KA | 10A | 100A |
SC2E8-90M SC2E8-90ML SC2E8-90MSMD |
SOCAY 90M |
90V±20% | < 500 V | < 600 V | 1 GΩ (bei 50 V) | < 1,5 pF | ~ 15 V | 10KA | 20KA | 10A | 100A |
SC2E8-150M SC2E8-150ML SC2E8-150MSMD |
SOCAY 150 Meter |
150V±20% | < 500 V | < 600 V | 1 GΩ (bei 50 V) | < 1,5 pF | ~ 20 V | 10KA | 20KA | 10A | 100A |
SC2E8-230M SC2E8-230ML SC2E8-230MSMD |
SOCAY 230M |
230 V ± 20% | < 600 V | < 700 V | 1 GΩ (bei 100 V) | < 1,5 pF | ~ 20 V | 10KA | 20KA | 10A | 100A |
SC2E8-250M SC2E8-250ML SC2E8-250MSMD |
SOCAY 250 Meter |
250 V ± 20% | < 700 V | < 800 V | 1 GΩ (bei 100 V) | < 1,5 pF | ~ 20 V | 10KA | 20KA | 10A | 100A |
SC2E8-300M Die in Absatz 1 genannten Anforderungen gelten nicht. SC2E8-300MSMD |
SOCAY 300 Meter |
300 V ± 20% | < 800 V | < 900 V | 1 GΩ (bei 100 V) | < 1,5 pF | ~ 20 V | 10KA | 20KA | 10A | 100A |
SC2E8-350M Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen. SC2E8-350MSMD |
SOCAY 350 Meter |
350 V ± 20% | < 800 V | < 900 V | 1 GΩ (bei 100 V) | < 1,5 pF | ~ 20 V | 10KA | 20KA | 10A | 100A |
Materialien |
mit Blei Gerät:mit einem Durchmesser von mehr als 50 cm3 Oberflächenbefestigung:mit einer Breite von nicht mehr als 15 mm |
|
Produktkennzeichnung |
SGute NachrichtXXXM/H XXX -Nennspannung M - 10KA H - 20KA |
|
Licht auf Bogen Übergangsstrom |
< 0,5 Ampere | |
Glühspannung | ~ 60 Volt | |
Lagerung und Operationstechnik Temperatur |
-40 bis +90°C | |
Gewicht | Der Wert der Verbrennungsmenge-XXXML | ~ 1,5 g |
Der Wert der Verbrennungsmenge-XXXHL | ~1,6 g | |
Der Wert der Verbrennungsmenge-XXXM/h | ~ 1,35 g | |
Der Wert der Verbrennungsmenge-XXXM/HSMD | ~ 1,5 g | |
Klimatologische Kategorie (IEC 60068-1) | 40/ 90/ 21 |
