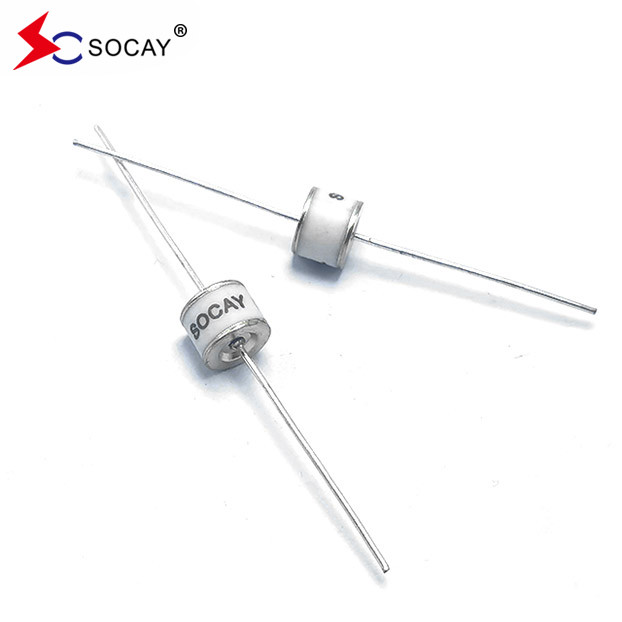

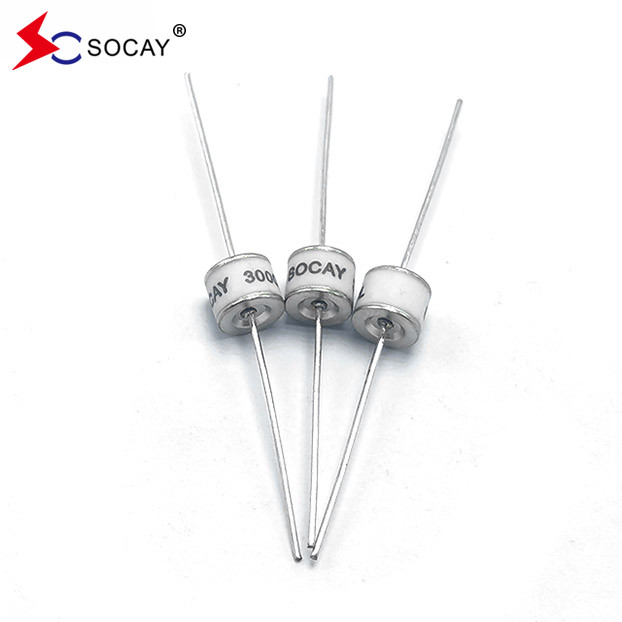

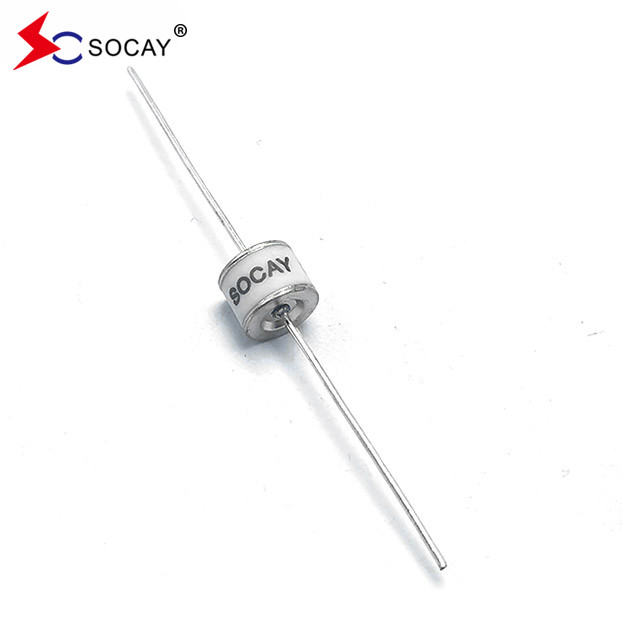

90V±20% Keramikgasentladungsschlauch SC2E8-90ML, RoHS-konform
Datenblatt:SC2E8_v91.1.pdf
Auswahlgrundsätze für Keramikgasentladungsschläuche
1. The prerequisite for the addition of ceramic gas discharge tubes is that the lower limit of the DC breakdown voltage of the ceramic gas discharge tube must be higher than the maximum normal operating voltage in the circuit, so dass sie den normalen Betrieb der Schaltung nicht beeinträchtigen kann.
2Die Aufnahmespannung des Keramikgasentladungsrohrs sollte so hoch wie möglich sein, um sicherzustellen, daß die Betriebsspannung im Stromkreis keine kontinuierliche Leitung bewirkt.Wenn die Überspannung in der Schaltung verschwindet, stellen Sie sicher, dass das keramische Gasentladungsrohr rechtzeitig ausgelöscht wird, da es sonst den normalen Betrieb des Stromkreises beeinträchtigt.
3. Stellen Sie sicher, dass die Aufprallspannung des Keramikgasentladungsrohrs niedriger ist als die höchste unmittelbare Spannung, der der Schaltkreis standhält.
4. Entsprechend der Intensität des Impulskorrents, der in die Leitung gelangen kann, wird die Impulskorrentspeicherkapazität bestimmt, die das ausgewählte Entladungsrohr erreichen muss.
5Die Keramikgasentladungsschläuche sollte bei Bedarf mit einer geeigneten Kurzschlussvorrichtung, der FS-Vorrichtung, auch als Ausfallschutzvorrichtung bezeichnet, ausgerüstet sein.
Teilnummer | Markierung |
DC Spark... über Spannung |
Höchstbetrag Impulspunkt-Spark-Over-Spannung | Mindestdämmungswiderstand | Höchstkapazität | Lichtbogenspannung | Dienstzeit | ||||
Nennwert Impulsausläuferstrom |
Maximaler Impulsabfluss |
Nennwert Impulsausläuferstrom |
Impulse des Lebens | ||||||||
@100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A |
@8/20 μs ± 5 mal |
@8/20 μs 1 Mal |
@50Hz 1Sekundär 10Zeiten |
@10/1000μs 300 mal |
|||
SC2E8-75M SC2E8-75ML SC2E8-75MSMD |
SOCAY 75M |
75V±20% | < 500 V | < 600 V | 1 GΩ (bei 25 V) | < 1,5 pF | ~ 15 V | 10KA | 20KA | 10A | 100A |
SC2E8-90M SC2E8-90ML SC2E8-90MSMD |
SOCAY 90M |
90V±20% | < 500 V | < 600 V | 1 GΩ (bei 50 V) | < 1,5 pF | ~ 15 V | 10KA | 20KA | 10A | 100A |
SC2E8-150M SC2E8-150ML SC2E8-150MSMD |
SOCAY 150 Meter |
150V±20% | < 500 V | < 600 V | 1 GΩ (bei 50 V) | < 1,5 pF | ~ 20 V | 10KA | 20KA | 10A | 100A |
SC2E8-230M SC2E8-230ML SC2E8-230MSMD |
SOCAY 230M |
230 V ± 20% | < 600 V | < 700 V | 1 GΩ (bei 100 V) | < 1,5 pF | ~ 20 V | 10KA | 20KA | 10A | 100A |
SC2E8-250M SC2E8-250ML SC2E8-250MSMD |
SOCAY 250 Meter |
250 V ± 20% | < 700 V | < 800 V | 1 GΩ (bei 100 V) | < 1,5 pF | ~ 20 V | 10KA | 20KA | 10A | 100A |
SC2E8-300M Die in Absatz 1 genannten Anforderungen gelten nicht. SC2E8-300MSMD |
SOCAY 300 Meter |
300 V ± 20% | < 800 V | < 900 V | 1 GΩ (bei 100 V) | < 1,5 pF | ~ 20 V | 10KA | 20KA | 10A | 100A |
SC2E8-350M Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen. SC2E8-350MSMD |
SOCAY 350 Meter |
350 V ± 20% | < 800 V | < 900 V | 1 GΩ (bei 100 V) | < 1,5 pF | ~ 20 V | 10KA | 20KA | 10A | 100A |
Über GDT
Gasentladungsschläuche funktionieren nach dem Gasphysikprinzip der hocheffizienten Bogenentladung.Sobald die Spannung, die auf das Entladungsrohr angewendet wird, die Ausfallspannung übersteigt, wird sich innerhalb von Nanosekunden ein Bogen im versiegelten Entladegebiet bilden.Wenn die Entladung endet und das Entladungsrohr ausgeht, kehrt der innere Widerstand sofort auf mehrere 100 MΩ zurück. Daher erfüllen die Gasentladungsrohre nahezu alle Anforderungen der geschützten Bauteile.Es kann die Überspannung innerhalb des zulässigen Wertes zuverlässig begrenzen, und unter normalen Betriebsbedingungen hat das Entladungsrohr aufgrund seiner hohen Isolierfestigkeit und seiner geringen Kapazitätsmerkmale im Wesentlichen keine Auswirkungen auf das geschützte System.
Einstufung keramischer Gasentladungsschläuche
1Nach der Anzahl der Elektroden werden die gängig verwendeten Gasentladungsrohre in Dioden- und Triodenentladungsrohre unterteilt.Also heißen sie Keramikentladungsschläuche.
2Gemäß ihrer Größe werden gängige Gasentladungsrohre in Chip-Entladungsrohre und Plug-in-Entladungsrohre unterteilt.
3Gemäß der Produktimpulsspannung werden gängige Gasentladungsschläuche in herkömmliche Pulsausladungsschläuche und Niedrigpulsausladungsschläuche unterteilt.
