Startseite /Produkte/Schottky-Sperrschichtdiode/SOD-123FL Paket Schottky-Schrankenrichter SBD102D1~SBD120D1 20 bis 200VRRM SBD104D1

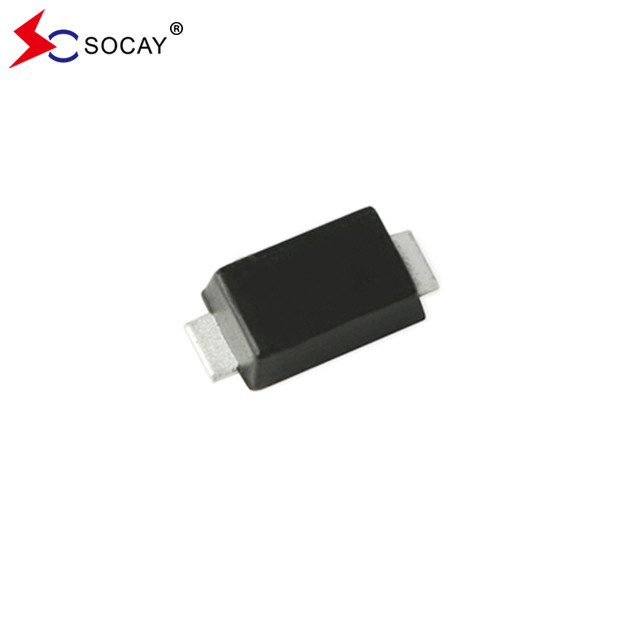

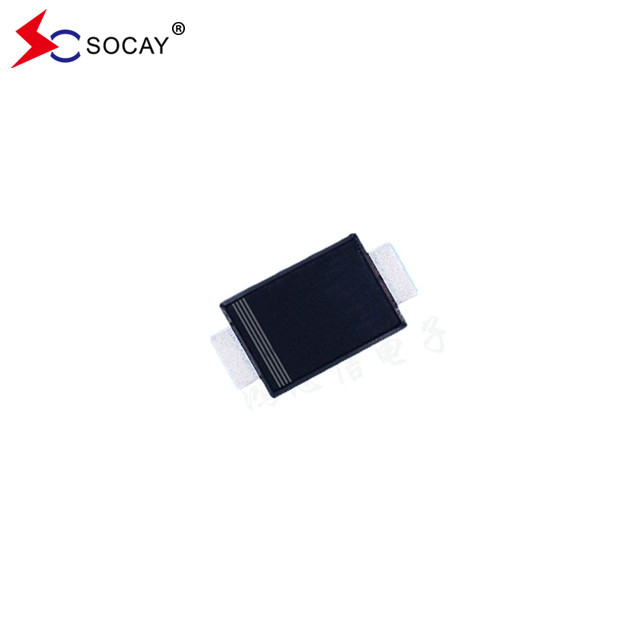

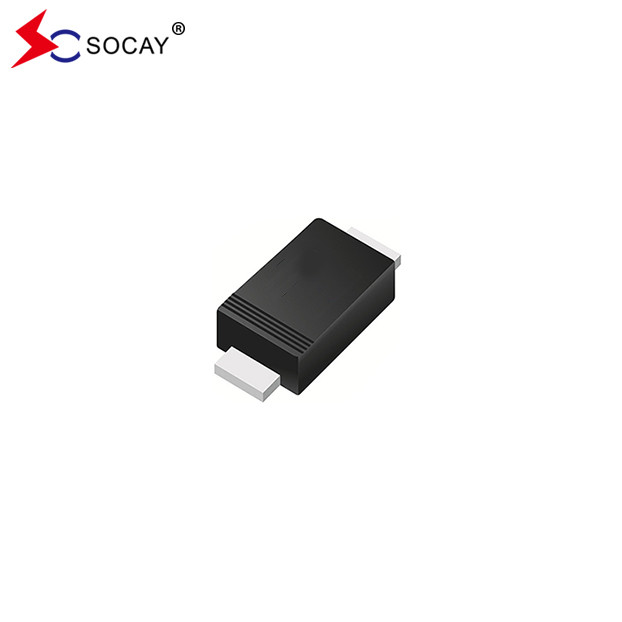

SOD-123FL Paket Schottky-Schrankenrichter SBD102D1~SBD120D1 20 bis 200VRRM SBD104D1

3000 Stück
MOQ
negotiable
Preis
SOD-123FL Paket Schottky-Schrankenrichter SBD102D1~SBD120D1 20 bis 200VRRM SBD104D1
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
SBD104D1 Name: Schottky-Schrankenrichter
SBD104D1 Paket: DO-214AAB/SMC
SBD104D1 Max. VRRM: 40 V
Höchstspannung RMS: 28 V
Maximaler VDC: 40 V
Durchschnittlicher Richtstrom: 1A
IF ((RMS): 2A
CJ: 155 pF
Hervorheben:

SBD104D1

,

SBD104D1 Schottky-Schrankenrichter
Grundinformation
Herkunftsort: Shenzhen, Guangdong, China
Markenname: SOCAY
Zertifizierung: REACH,RoHS,ISO
Modellnummer: SBD104D1
Dokument: Produktbroschüre PDF
Zahlung und Versand AGB
Lieferzeit: 5-8 Arbeitstage
Produkt-Beschreibung

SOD-123FL Paket Schottky-Schrankenrichter SBD102D1~SBD120D1 20 bis 200VRRM SBD104D1



Schottky-Schrankenrichter SBD102D1~SBD120D1 DATENBlatt:SBD102D1 ~ SBD120D1 ((SOD-123FL) _v2109.1.pdf





Die Eigenschaften der Schottky-Schrankenrichter SBD104D1

  • Schnelle Schaltgeschwindigkeit
  • Oberflächenverbindung, ideal für die automatische Einfügung geeignet
  • Schottky Barrier Rectifiers SBD104D1 verfügt über geringe Leistungsverluste, hohe Effizienz
  • SBD104D1 Bleifrei in Übereinstimmung mit EU RoHS 2.0

  • Das Produkt SBD104D1 ist eine grüne Formenverbindung gemäß der Norm IEC 61249.



Mechanische Daten von Schottky-Schrankenrichter SBD104D1:



  • Fall: SOD-123FL, aus Kunststoff
  • Endgeräte des Bauteils: nach MIL-STD-750, Methode 2026 zu verhälten

  • Polarität: Farbband zeigt das Ende der Kathode an

  • SBD104D1 hat Apporx. Gewicht: 0,0006 Unzen, 0,0173 Gramm





Schottky-Barriere-Rectifikatoren SBD104D1 Elektrische und thermische Eigenschaften (T)Eine= 25°C, sofern nicht anders angegeben):

SBD104D1 Parameter Symbol SBD102D1 SBD103D1 SBD104D1 SBD106D1 SBD110D1 SBD115D1 SBD120D1 Einheit

SBD104D1 Höchst VRRM

 VRRM 20 30 40 60 100 150 200 V
Höchste VRMS VRMS 14 21 28 42 70 105 140 V
Maximaler VDC VDC 20 30 40 60 100 150 200 V
Durchschnittlicher Korrekturstrom IF (AV) (in der Fassung des Anhangs II) 1 Eine
SBD104D1 Vorwärtsstrom RMS, D=0.5 IF ((RMS) 2 Eine
SBD104D1 Nicht-wiederholbare Spitzenvorwärtsströmung bei t=8,3 ms IFSM 40 30 Eine
Maximale VF bei IF=1A VF 0.55 0.7 0.8 0.85 V
SBD104D1 Umkehrleckstrom bei VRRM IR 30 μA

SBD104D1 Typische Wärme

Widerstand

 (Anmerkung 1) RθJC 32 °C/W
  (Anmerkung 2) RθJA 200
Typische CJ-Einstufung bei VR=0V Der Gerichtshof 155 125 100 85 pF
SBD104D1 Betriebstemperatur und Lagertemperaturbereich an den Knotenpunkten TJ, TSTG -55 bis +150 °C

Anmerkungen:1.auf einem FR4-PCB montiert, einseitig aus Kupfer, mit einer Kupferplattefläche von 100 cm2.

2Auf einem FR4 PCB montiert, einseitig Kupfer, Mini Pad.









Schottky Barrier Rectifiers SBD104D1 SOD-123FL Paketbeschreibung (Einheit: Zoll ((mm))):

SOD-123FL Paket Schottky-Schrankenrichter SBD102D1~SBD120D1 20 bis 200VRRM SBD104D1 0







Verpackungsinformationen:

Teilnummer Komponentenpaket Anzahl Verpackungsoption
SBD102D1 bis SBD120D1 SOD-123FL 3000 Stück pro 7" Plastikrolle









SOD-123FL Paket Schottky-Schrankenrichter SBD102D1~SBD120D1 20 bis 200VRRM SBD104D1 1

(in der Fassung des Anhangs II)
Größe und Tag:

Surface Mount Schottky Barrier Rectifiers

SBD104D1

SMB Package Schottky Barrier Diode
