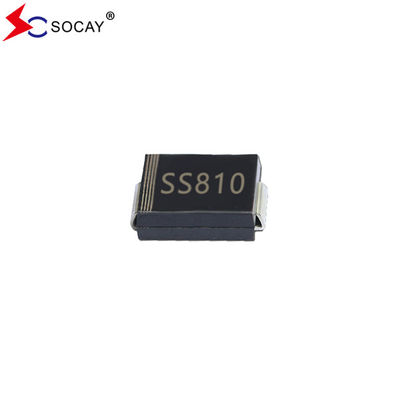

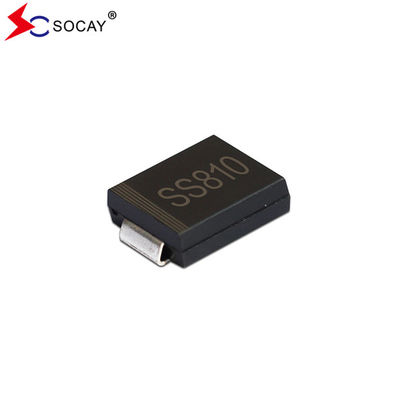

100VRRM Oberflächenaufbau Schottky-Schrankscheibe SS810C 70VRMS Spannung SMC-Paket

3000 Stück
MOQ
negotiable
Preis
100VRRM Oberflächenaufbau Schottky-Schrankscheibe SS810C 70VRMS Spannung SMC-Paket
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Teilname: Schottky-Sperrschichtdiode
Teilpaket: DO-214AAB/SMC
Max. VRRM: 100 V
Komponente Max. VRMS: 70 V
Produktmax. VDC: 100 V
SS810C IF(AV): 8A
VF bei 8A: 0.8V
SS810C IR: 50 μA
Hervorheben:

SS810C

,

Oberflächenberg Schottky Barrierediode

,

SS810C Schottky-Schrankendiode
Grundinformation
Herkunftsort: Shenzhen, Guangdong, China
Markenname: SOCAY
Zertifizierung: REACH,RoHS,ISO
Modellnummer: SS810C
Dokument: Produktbroschüre PDF
Zahlung und Versand AGB
Lieferzeit: 5-8 Arbeitstage
Produkt-Beschreibung

100VRRM Oberflächenaufbau Schottky-Schrankscheibe SS810C 70VRMS Spannung SMC-Paket



Schottky-Barrierediode SS810C DATENLITE:Die Angabe der Größenordnung ist in Anhang I der Verordnung (EG) Nr. 765/2008 zu entnehmen.1.pdf





Schottky-Schrankscheibe SS810C Eigenschaften sind wie folgt:

  • Schottky Barriere Diode SS810C Kunststoffverpackung ist UL94V-0.
  • Für Oberflächenanwendungen ist die Verpackungsanlage zur Optimierung der Plattenfläche geeignet.
  • SS810C hat geringen Stromverlust, hohe Effizienz.

  • SS810C Grüne Formenverbindung gemäß der Norm IEC 61249.

  • Diese Komponente hat eine hohe Überspannungskapazität.
  • Die Schottky-Schrankscheibe ist bleifrei und entspricht der EU-Rohs 2.0.



Schottky-Barrierediode SS810C Mechanische Daten:

  • Schottky Barrierediode SS810C Gehäuse: JEDEC DO-214AB geformtes Kunststoff.
  • Die Anschlüsse: gelötet, gelötbar nach MIL-STD-750, Methode 2026.
  • Schottky-Barrierediode SS810C Polarität: Farbband bezeichnet das Kathodenende.
  • Standardverpackung: 16 mm Band (EIA-481).

  • Schottky-Schrankendiode SS810C etwa Gewicht 0,0082 Unzen, 0,2325 Gramm.





MRatingsund elektrische Eigenschaften der Schottky-Schrankscheibe SS810C:

SS810C Nennwerte bei Umgebungstemperatur 25 °C, sofern nicht anders angegeben.
Der Parameter SS810C Symbol SS810C Einheit SS810C
Schottky-Schrankendiode Max. Wiederkehrende Spitzenumkehrspannung VRRM 100 V
Schottky-Barrierediode Höchstspannung RMS VRMS 70 V
Schottky-Schrankscheibe Max. VDC VDC 100 V
Schottky-Barrierediode Höchstdurchschnittlicher Vorwärtsstrom (in der Fassung des Anhangs II) 8 Eine
Spitzenvorwärtsstrom: 8,3 ms Einzelhalb-Sinewelle überlagert auf Nennlast IFSM 150 Eine
SS810C Höchstvorwärtsspannung bei 8A VF 0.8 V
Maximaler Gleichstrom-Umkehrstrom bei Nennspannung IR 50 μA
Schottky-Barrierediode typischer Wärmewiderstand (Anmerkung 1) RθJL 15 °C/W
  (Anmerkung 2) RθJA 110
SS810C Betriebsknotenpunkt und Lagertemperaturbereich TJ, TSTG -55 bis +150 °C

Anmerkungen: 1. Auf einem FR4-PCB montiert, einseitig aus Kupfer, mit einer Kupferplattenfläche von 100 cm2.

2Auf einem FR4 PCB montiert, einseitig Kupfer, Mini Pad.









Schottky-Barrierediode SS810C Nennwert und Eigenschaftskurven:

Schottky-Barrierediode SS810C Betriebstemperatur-Deratungskurve:

100VRRM Oberflächenaufbau Schottky-Schrankscheibe SS810C 70VRMS Spannung SMC-Paket 0



Abbildung 2. Typische Charakteristiken für die Vorlaufzeit

100VRRM Oberflächenaufbau Schottky-Schrankscheibe SS810C 70VRMS Spannung SMC-Paket 1





Schottky-Schrankscheibe SS810C SMC/DO-214AB Ausführliche Darstellung des Pakets (Einheit: Zoll ((mm)):

100VRRM Oberflächenaufbau Schottky-Schrankscheibe SS810C 70VRMS Spannung SMC-Paket 2



Verpackungsinformationen:

Teilnummer Komponentenpaket Anzahl Verpackungsoption
SS810C Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen. 3000 Stück pro 13" Plastikrolle
    800 Stück pro 7" Plastikrolle





100VRRM Oberflächenaufbau Schottky-Schrankscheibe SS810C 70VRMS Spannung SMC-Paket 3

Größe und Tag:
