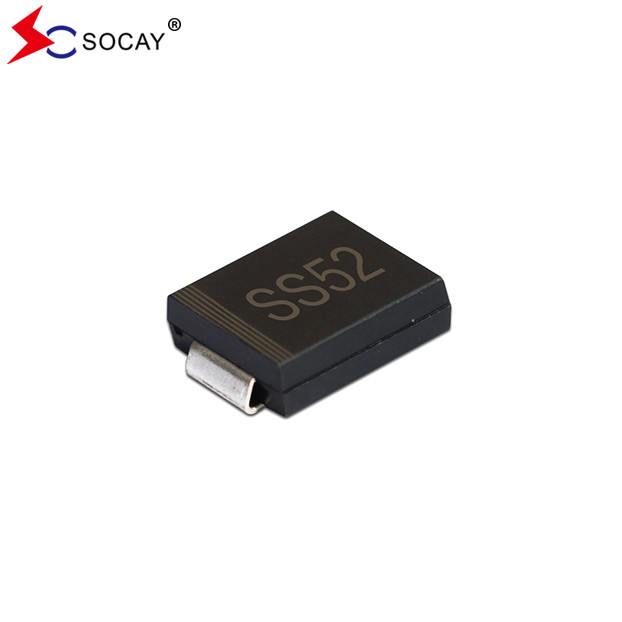

Name: Oberflächenaufbau Schottky Barrier Rectifiers SS52C ~ SS520C 20VRRM DO-214AB Paket
Brand: SOCAY
SKU: SS52C
Rating: 4.5 (132 reviews)

Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat

Eigenschaften

Technische Daten

SS52C Name: Schottky-Schrankenrichter

SS52C Paket: DO-214AAB/SMC

SS52C Max. VRRM: 40 V

SS52C Max. VRMS: 28 V

SS52C Max. VDC: 40 V

Max. VF bei 3A: 0.55V

WENN (HANDELS): 5A

TJ: -55 zu +125℃

Hervorheben:

SS52C Schottky-Schrankenrichter

DO-214AB Paket Schottky-Barriere-Rectifikatoren

SS52C

Grundinformation

Herkunftsort: Shenzhen, Guangdong, China

Markenname: SOCAY

Zertifizierung: REACH,RoHS,ISO

Modellnummer: SS52C

Dokument: Produktbroschüre PDF

Zahlung und Versand AGB

Lieferzeit: 5-8 Arbeitstage

Galerie

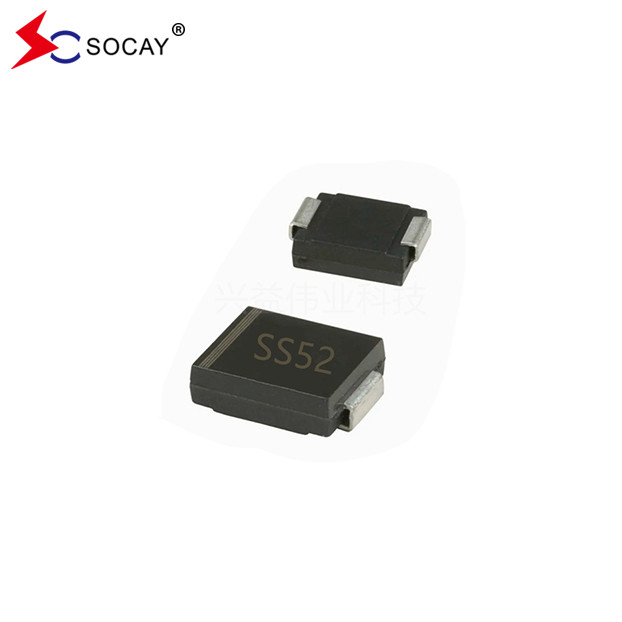

Oberflächenaufbau Schottky Barrier Rectifiers SS52C ~ SS520C 20VRRM DO-214AB Paket

Produkt-Beschreibung

Oberflächenaufbau Schottky Barrier Rectifiers SS52C ~ SS520C 20VRRM DO-214AB Paket

Schottky-Barriere-Rectifikatoren SS52C bis SS520C DATENBlatt:Das ist der Fall.1.pdf

Schottky-Schrankenrichter SS52C bis SS520C Eigenschaften:

SS52C~SS520C Kunststoffverpackung entspricht UL94V-0.
Für DO-214AB-Anwendungen dient das Paket zur Optimierung des Platzs.
SS52C ~ SS520C hat geringen Stromverlust, hohe Effizienz.
Das Produkt ist eine grüne Formverbindung gemäß der Norm IEC 61249.
Dieser Komponent hat eine hohe Spannungskapazität.
SS52C Bleifrei in Übereinstimmung mit EU RoHS 2.0.

Die folgenden Daten sind mechanische Daten:

Schottky Barrier Rectifiers SS52C ~ SS520C Gehäuse: JEDEC DO-214AB geformtes Kunststoff.
Komponententerminals: gelötet, nach MIL-STD-750, Methode 2026 gelötbar.
Schottky Barrier Rectifiers SS52C ~ SS520C Polarität: Farbband bezeichnet das Kathodenende.
SS52C Standardverpackung: 16 mm Band (EIA-481).
Schottky Barrier Rectifiers SS52C ~ SS520C ungefähr Gewicht: 0,0082 Unzen, 0,2325 Gramm

MRatingsundElektrische Eigenschaften von Schottky-Schrankenrichtigungsgeräten SS52C bis SS520C:

Nennwerte bei Umgebungstemperatur 25 °C, sofern nicht anders angegeben.
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Berechnung der Leistungsfähigkeit.		Symbol	SS52C	SS53C	SS54C	SS55C	SS56C	SS58C	SS510C	SS515C	SS520C	Einheit
Max. Wiederkehrende Spitzenumkehrspannung VRRM		VRRM	20	30	40	50	60	80	100	150	200	V
SS52C bis SS520C Höchstspannung RMS		VRMS	14	21	28	35	42	56	70	105	140	V
Bei der Prüfung der Leistungsfähigkeit des Geräts ist die Leistungsfähigkeit des Geräts zu berücksichtigen.		VDC	20	30	40	50	60	80	100	150	200	V
Max. IF(AV) bei TL = 75°C		(in der Fassung des Anhangs II)	5									Eine
SS52C~SS520C IFSM: 8,3ms Einzelhalb-Sinewelle überlagert auf Nennlast		IFSM	100									Eine
Max. Vorwärtsspannung bei 5A (Anmerkung 1)		VF	0.55			0.74		0.8		0.9		V
Höchst IR bei Nennspannung für Gleichspannung	TJ=25°C	IR	0.2			0.05						mA
	TJ=100°C		20			10
SS52C ~ SS520C Typischer Wärmewiderstand (Anmerkung 2)		RθJL	17									°C/W
		RθJA	55
Betriebsverbindungstemperaturbereich SS52C bis SS520C		TJ	-55 bis +125		-55 bis +150	-65 bis +175						°C
Aufbewahrungstemperaturbereich SS52C bis SS520C		TSTG	-55 bis +150			-65 bis +175						°C
Anmerkungen:1. SS52C~SS520C Pulsprüfung mit PW = 300 μsec, 1% Arbeitszyklus. 2. SS52C ~ SS520C auf PC-Board mit 14 mm2 (0,013 mm) Kupferpolsterflächen montiert.

Schottky-Schrankenrichter SS52C bis SS520C Nennwert und Kennzeichenkurven:

Schottky-Barriere-Rectifikatoren SS52C ~ SS520C Vorwärtsstrom-Abbau-Kurve:

Oberflächenaufbau Schottky Barrier Rectifiers SS52C ~ SS520C 20VRRM DO-214AB Paket 0

Abbildung 2. SS52C bis SS520C Maximaler nicht wiederholter Überspannungsstrom:

Oberflächenaufbau Schottky Barrier Rectifiers SS52C ~ SS520C 20VRRM DO-214AB Paket 1

Schottky-Schrankenrichter SS52C bis SS520C Ausführliche Darstellung des Pakets (Einheit: Zoll ((mm)):

Oberflächenaufbau Schottky Barrier Rectifiers SS52C ~ SS520C 20VRRM DO-214AB Paket 2

Verpackungsinformationen:

Teilnummer	Komponentenpaket	Anzahl	Verpackungsoption
Einheit für die Berechnung der Werte für die Berechnung der Werte für die Berechnung der Werte	Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen.	3000 Stück	pro 13" Plastikrolle
		800 Stück	pro 7" Plastikrolle

Oberflächenaufbau Schottky Barrier Rectifiers SS52C ~ SS520C 20VRRM DO-214AB Paket 3
