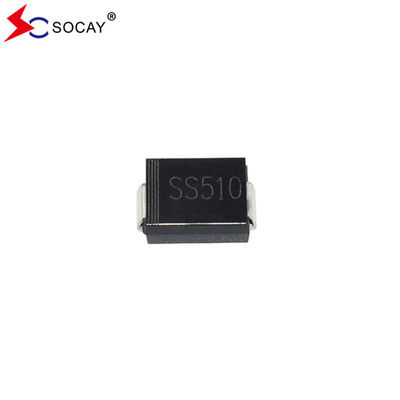

Startseite /Produkte/Schottky-Sperrschichtdiode/VRRM 40V SS54B SS510B 100VRRM Schottky-Schrankenrichter 0,55V Vorwärtsspannung

VRRM 40V SS54B SS510B 100VRRM Schottky-Schrankenrichter 0,55V Vorwärtsspannung

3000 Stück
MOQ
negotiable
Preis
VRRM 40V SS54B SS510B 100VRRM Schottky-Schrankenrichter 0,55V Vorwärtsspannung
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Name der Berichtigungsmittel: Schottky-Schrankenrichter
Paket mit Berichtigungsmitteln: DO-214AA/SMB
Richter Max. VRRM: 40 V
Höchste VRMS: 28 V
Komponente Max. VDC: 40 V
Max. VF bei 5A: 0.55V
IR bei 25°C: 1.0mA
IR bei 100°C: 50mA
Hervorheben:

SS54B

,

SS54B Schottky-Schrankenrichter
Grundinformation
Herkunftsort: Shenzhen, Guangdong, China
Markenname: SOCAY
Zertifizierung: REACH,RoHS,ISO
Modellnummer: SS54B
Dokument: Produktbroschüre PDF
Zahlung und Versand AGB
Lieferzeit: 5-8 Arbeitstage
Produkt-Beschreibung

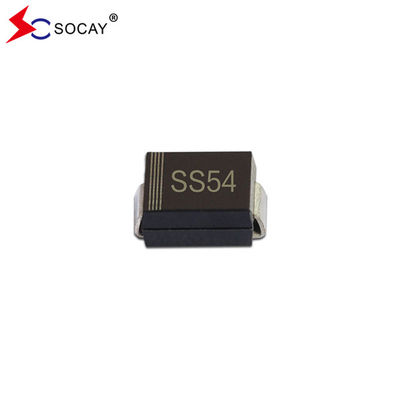

VRRM 40V SS54B Schottky-Schrankenrichter 0,55V Vorwärtsspannung Schottky-Diode



Schottky-Barriere-Rectifikatoren DATENLITE:Das ist ein sehr schwieriger Fall.1.pdf





VRRM 40V SS54B Schottky Eigenschaften:

  • Metall-Silisium-Vereinigung, Mehrheitsträgerleitung
  • Für Oberflächenanwendungen
  • Niedriger Stromverlust, hoher Wirkungsgrad
  • Hochspannungsstromfähigkeit
  • SS54B ist für den Einsatz in Niederspannungs-, Hochfrequenzumrichter, Freirad- und Polaritätsschutzanwendungen bestimmt



VRRM 40V SS54B Schottky Mechanische Daten sind wie folgt:

  • Fall SS54B: KMU
  • Anschlussgeräte: nach MIL-STD-750, Methode 2026 zu schweißen

  • Ungefähr 0,1 g / 0,0034 Unzen





Elektrische und thermische Eigenschaften von Schottky-Schrankenrichter SS52B:

Parameter Symbol SS52B SS54B SS56B SS58B SS510B SS512B SS515B SS520B Einheit
Höchstwert der VRRM VRRM 20 40 60 80 100 120 150 200 V
Schottky-Schrankenrichter Max. RMS-Spannung VRMS 14 28 42 56 70 84 105 140 V
Max. Gleichspannungsblockspannung VDC 20 40 60 80 100 120 150 200 V
Max. Durchschnittlicher Vorwärtsstrom (in der Fassung des Anhangs II) 5.0 Eine

Spitzenvorwärtsstrom,8.3ms

Einzelne Halb-Sinus-Welle überlagert

bei Nennlast (JEDEC-Methode)



 IFSM 100 Eine
Schottky-Schrankenrichter Max VF bei 5 A VF 0.55 0.70 0.85 V

Höchst IR bei Nenngleichspannung

 Ta=25°C IR

1.0

50

0.3

25

 mA
  Ta=100°C
Typ. Verbindungskapazität (1) Cj 500 300 pF
Typ Wärmewiderstand (2) RθJA 50 °C/W
Betriebstemperaturbereich der Kreuzung TJ -55 bis +150 °C
Speichertemperaturbereich TSTG -55 bis +150 °C

Anmerkungen:1.Messung bei 1 MHz und Anwendung einer Umkehrspannung von 4 V Gleichstrom.

2. PCB mit Kupferplattenflächen von 5 x 5 cm.











Schottky-Barriere-Richtmacher SS52B Nenn- und Kennzeichenkurven:

SS52B Vorwärtsstromminderungskurve:

VRRM 40V SS54B SS510B 100VRRM Schottky-Schrankenrichter 0,55V Vorwärtsspannung 0



SS52B TypischRückwärts Eigenschaftens:

VRRM 40V SS54B SS510B 100VRRM Schottky-Schrankenrichter 0,55V Vorwärtsspannung 1





Schottky-Schrankenrichter SS52B SMB Packungsgrößen:

Verpackung mit Plastikoberfläche; 2 Leitungen

VRRM 40V SS54B SS510B 100VRRM Schottky-Schrankenrichter 0,55V Vorwärtsspannung 2

Symbol mm Mil
  Min. Maximal. Min. Maximal.
Eine 2.13 2.46 84 97
E 4.06 4.70 160 185
D 3.3 3.94 130 155
E1 5.08 5.59 200 220
A1 0.05 0.20 2.0 7.9
L 0.8 1.5 32 59
C 0.152 0.305 6 12
b 1.9 2.2 75 87





Verpackungsinformationen:

Teilnummer Komponentenpaket Anzahl
SS52B bis SS520B Kleine und mittlere Unternehmen 3000 Stück









VRRM 40V SS54B SS510B 100VRRM Schottky-Schrankenrichter 0,55V Vorwärtsspannung 3

Größe und Tag:

Surface Mount Schottky Barrier Rectifiers

SBD104D1

SMB Package Schottky Barrier Diode
