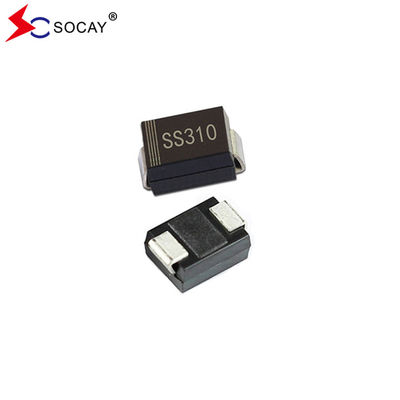

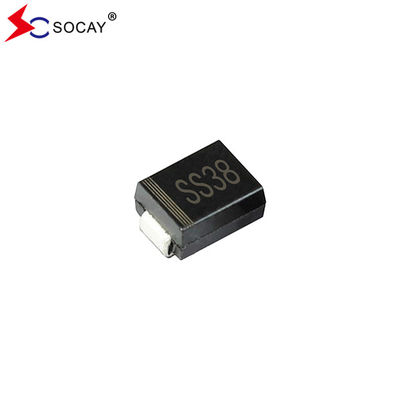

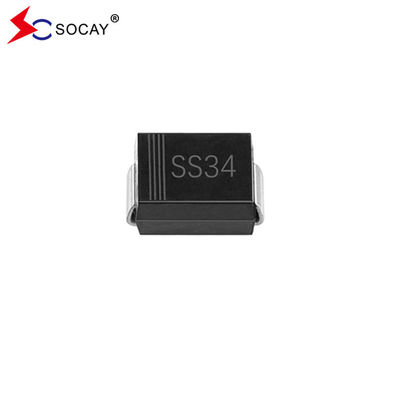

SOCAY SMB Paket 100 V Schottky-Diode SS310B SS34B SS38B 3A Durchschnittlicher Vorwärtsstrom

3000 Stück
MOQ
negotiable
Preis
SOCAY SMB Paket 100 V Schottky-Diode SS310B SS34B SS38B 3A Durchschnittlicher Vorwärtsstrom
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Teilname: Schottky-Diode
Teilpaket: DO-214AA/SMB
Komponente Max. VRRM: 100 V
Max. VRMS: 70 V
Komponente Max. VDC: 100 V
Max. VF: 0.8V
TJ: -65 zu +175℃
Tstg: -65 zu +175℃
Hervorheben:

Schottky-Diode für kleine und mittlere Unternehmen

,

100 V Schottky-Diode

,

SS310B
Grundinformation
Herkunftsort: Shenzhen, Guangdong, China
Markenname: SOCAY
Zertifizierung: REACH,RoHS,ISO
Modellnummer: SS310B
Dokument: Produktbroschüre PDF
Zahlung und Versand AGB
Lieferzeit: 5-8 Arbeitstage
Produkt-Beschreibung

SOCAY SMB Paket Schottky Diode SS310B SS34B SS38B 3A Durchschnittlicher Vorwärtsstrom



Schottky-Dioden-DATENBLAT:Das ist ein sehr schwieriger Fall.1.pdf





Eigenschaften der Schottky-Diode SS310B:

  • Schottky-Diode SS310B Kunststoffverpackung hat eine Entflammbarkeitsklassifizierung von 94V-0.
  • Die SMD-Anwendungen sollen den Plattenraum optimieren.
  • Schottky Diode SS310B hat geringen Stromverlust, hohe Effizienz.

  • Grüne Formenverbindung gemäß der Norm IEC 61249

  • Hohe Überspannungskapazität ist sehr schön.
  • Schottky-Diode SS310B ohne Blei in Übereinstimmung mit EU RoHS 2.0.



Schottky-Diode SS310B Mechanische Daten sind wie folgt:

  • Fall SS310B: JEDEC SMB Verpackung aus geformtem Kunststoff.
  • SS310B Endgeräte: gelötet, nach MIL-STD-750, Methode 2026 gelötbar.

  • Ungefähres Gewicht: 0,0032 Unzen, 0,092 Gramm.

  • Schottky-Diodenpolarität: Farbband bezeichnet das Kathodenende.
  • Standardverpackung: 12 mm Band (EIA-481).





Elektrische und thermische Eigenschaften der Schottky-Schrankscheibe SS32B:

Parameter Symbol     SS34B     SS38B SS310B     Einheit
Schottky-Diode Max. VRRM VRRM     40     80 100     V
Schottky-Diode Max. RMS-Spannung VRMS     28     56 70     V
Maximaler VDC VDC     40     80 100     V
Max. Durchschnittliche IF (AV) (in der Fassung des Anhangs II) 3 Eine
IFSM: 8,3ms Einzelhalb-Sinewelle überlagert auf Nennlast IFSM 80 Eine
Schottky-Diode Max. VF bei 3A (Anmerkung 1) VF 0.5 0.74 0.8 0.9 V
Max. Gleichspannung bei Nennspannung TJ=25°C IR 0.2 0.05 mA
  TJ=100°C   20 10
Schottky-Diode typischer thermischer Widerstand (Anmerkung 2) RθJA 135 °C/W
  (Anmerkung 3) RθJL 23
Betriebstemperaturbereich und Lagertemperaturbereich

T.J.,

TSTG

 -55 bis +125 -55 bis +150 -65 bis +175 °C

Anmerkungen:1.Pulstest mit PW=300μsec, 2% Arbeitszyklus.

2Auf einem FR4 PCB montiert, einseitig Kupfer, Mini Pad.

3.auf einem FR4-PCB montiert, einseitig aus Kupfer, mit einer Kupferplattefläche von 100 cm2.









Schottky-Diode SS310B Nenn- und Kennzeichenkurven:

SS310B Vorwärtsstromminderungskurve:

SOCAY SMB Paket 100 V Schottky-Diode SS310B SS34B SS38B 3A Durchschnittlicher Vorwärtsstrom 0



Abbildung 2. TypischRückwärts Eigenschaften:

SOCAY SMB Paket 100 V Schottky-Diode SS310B SS34B SS38B 3A Durchschnittlicher Vorwärtsstrom 1





SMB Paketgrößen der Schottky-Diode SS310B:

 (Einheit: Zoll))

SOCAY SMB Paket 100 V Schottky-Diode SS310B SS34B SS38B 3A Durchschnittlicher Vorwärtsstrom 2







Verpackungsinformationen:

Teilnummer Komponentenpaket Anzahl Verpackungsoption
SS310B SMB/DO-214AA 3000 Stück pro 13" Plastikrolle
    800 Stück pro 7" Plastikrolle










SOCAY SMB Paket 100 V Schottky-Diode SS310B SS34B SS38B 3A Durchschnittlicher Vorwärtsstrom 3

Größe und Tag:

Surface Mount Schottky Barrier Rectifiers

SBD104D1

SMB Package Schottky Barrier Diode
