Name: 20VRRM Schottky Barriere Diode SS32B Oberflächenmontage VRMS 14V SMB Paket
Brand: SOCAY
SKU: SS32B
Rating: 4.9 (145 reviews)

Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat

Eigenschaften

Technische Daten

Produktbezeichnung: Schottky-Sperrschichtdiode

Produktpaket: DO-214AA/SMB

Produktmax. VRRM: 20 V

Max. VRMS: 14V

Max. VDC: 20 V

Max. IF(AV): 3A

IFSM: 80A

TJ: -55 zu +125℃

Hervorheben:

Schottky-Schrankendiode SS32B

Schottky-Barrierediode für kleine und mittlere Unternehmen

SS32B

Grundinformation

Herkunftsort: Shenzhen, Guangdong, China

Markenname: SOCAY

Zertifizierung: REACH,RoHS,ISO

Modellnummer: SS32B

Dokument: Produktbroschüre PDF

Zahlung und Versand AGB

Lieferzeit: 5-8 Arbeitstage

Galerie

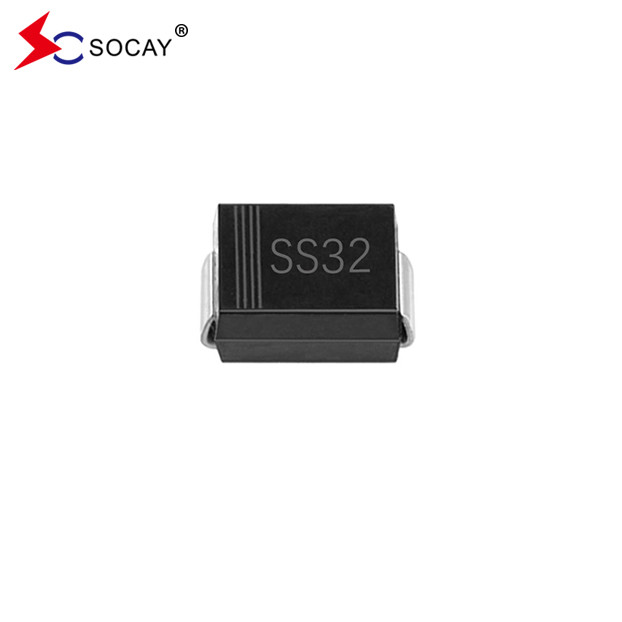

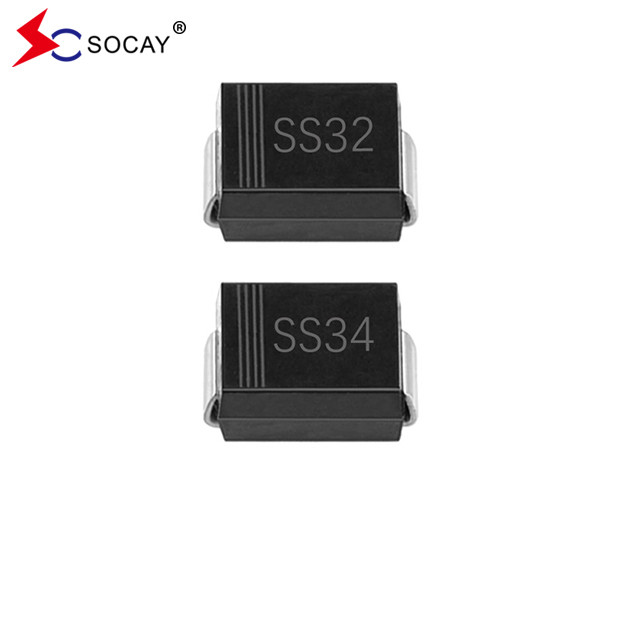

20VRRM Schottky Barriere Diode SS32B Oberflächenmontage VRMS 14V SMB Paket

Produkt-Beschreibung

20VRRM Schottky Barrierediode SS32B Oberflächenbefestigung VRMS 14V SMB Paket

Schottky-Barrierediode DATENLITE:Das ist ein sehr schwieriger Fall.1.pdf

Eigenschaften der Schottky-Schrankscheibe SS32B:

Schottky Barrierediode SS32B Kunststoffverpackung hat eine Entflammbarkeitsklassifizierung von 94V-0.
Die Oberflächenanwendungen dienen der Optimierung des Plattenraums.
Die Schottky-Barrierediode SS32B hat einen geringen Stromverlust, hohen Wirkungsgrad.
Grüne Formverbindung nach IEC 61249-Norm.
Schöne Hochspannungskapazität.
SS32B Bleifrei in Übereinstimmung mit EU RoHS 2.0.

Mechanische Daten der Schottky-Schrankscheibe SS32B:

Einheit für die Erfassung von Daten und Daten über die Verwendung von Daten in Datenbanken.
Endgeräte: gelötet, nach MIL-STD-750, Methode 2026 gelötbar.
Schottky-Schrankendiode, Gewicht: 0,0032 Unzen, 0,092 Gramm.
Polarität: Das Farbband bezeichnet das Kathodenende.
Standardverpackung der Schottky-Barrierediode: 12 mm Band (EIA-481).

Elektrische und thermische Eigenschaften der Schottky-Schrankscheibe SS32B:

Parameter		Symbol	SS32B	SS33B	SS34B		SS35B	SS36B	SS38B	SS310B	SS315B	SS320B	Einheit
Schottky-Barrierediode Max. VRRM		VRRM	20	30	40		50	60	80	100	150	200	V
Schottky-Schrankscheibe Max. RMS-Spannung		VRMS	14	21	28		35	42	56	70	105	140	V
Maximaler VDC		VDC	20	30	40		50	60	80	100	150	200	V
Schottky-Schrankendiode Max. Durchschnittlicher Vorwärtsstrom		(in der Fassung des Anhangs II)	3										Eine
Spitzenvorwärtsstrom: 8,3 ms Einzelhalb-Sinewelle überlagert auf Nennlast		IFSM	80										Eine
Max. VF bei 3A (Anmerkung 1)		VF	0.5				0.74		0.8		0.9		V
Maximaler Gleichstrom-Umkehrstrom bei Nennspannung	TJ=25°C	IR	0.2				0.05						mA
	TJ=100°C		20						10
Schottky-Barrierediode typischer Wärmewiderstand	(Anmerkung 2)	RθJA	135										°C/W
	(Anmerkung 3)	RθJL	23
Betriebsverbindungs- und Lagertemperaturbereich		T.J., TSTG	-55 bis +125			-55 bis +150	-65 bis +175						°C
Anmerkungen:1.Pulstest mit PW=300μsec, 2% Arbeitszyklus. 2Auf einem FR4 PCB montiert, einseitig Kupfer, Mini Pad. 3.auf einem FR4-PCB montiert, einseitig aus Kupfer, mit einer Kupferplattefläche von 100 cm2.

Nennwert und Eigenschaftskurven der Schottky-Barrierediode SS32B:

Fig1Typische Vorlaufmerkmale:

20VRRM Schottky Barriere Diode SS32B Oberflächenmontage VRMS 14V SMB Paket 0

Typische umgekehrte Merkmale:

20VRRM Schottky Barriere Diode SS32B Oberflächenmontage VRMS 14V SMB Paket 1

DO-214AA Paketmaße der Schottky-Schrankscheibe SS32B:

(Einheit: Zoll))

20VRRM Schottky Barriere Diode SS32B Oberflächenmontage VRMS 14V SMB Paket 2

Verpackungsinformationen:

Teilnummer	Komponentenpaket	Anzahl	Verpackungsoption
Einheit für die Bereitstellung von Dienstleistungen	SMB/DO-214AA	3000 Stück	pro 13" Plastikrolle
		800 Stück	pro 7" Plastikrolle
