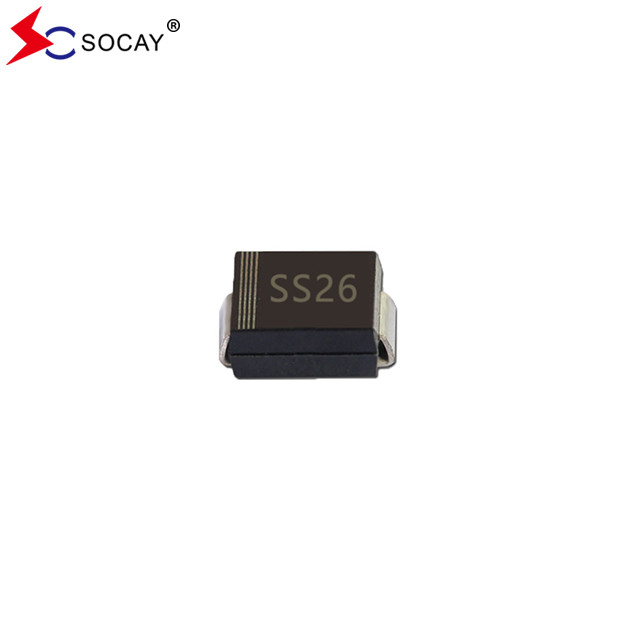

SOCAY 60VRRM Schottky-Diode SS26B Oberflächenaufbau Schottky-Schrankenrichter

3000 Stück
MOQ
negotiable
Preis
SOCAY 60VRRM Schottky-Diode SS26B Oberflächenaufbau Schottky-Schrankenrichter
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Name: Schottky-Diode
SS26B-Paket: DO-214AA ((SMB)
SS26B Max. VRRM: 60 V
SS26B Max. VRMS: 42 V
SBD Max. VDC: 60 V
RθJL: 12°C/W
SS26B IR @ 25°C: 0.09mA
SS26B IR @ 100°C: 20 mA
Hervorheben:

Oberflächengebundene Schottky-Barriere-Rectifikatoren

,

Schottky-Diode SS26B

,

SS26B
Grundinformation
Herkunftsort: Shenzhen, Guangdong, China
Markenname: SOCAY
Zertifizierung: REACH,RoHS,ISO
Modellnummer: SS26B
Dokument: Produktbroschüre PDF
Zahlung und Versand AGB
Lieferzeit: 5-8 Arbeitstage
Produkt-Beschreibung

SOCAY 60VRRM Schottky-Diode SS26B Oberflächenaufbau Schottky-Schrankenrichter



Schottky-Dioden-DATENBLAT:Das ist ein sehr schwieriger Fall.1.pdf





Schottky-Diode SS26B Eigenschaften:

  • Schottky-Dioden-Kunststoffverpackung hat die Entflammbarkeitsklassifizierung UL94V-0.
  • Geeignet für Oberflächenanwendungen, um den Plattenraum zu optimieren.
  • SS26B Schottky Diode hat geringen Stromverlust, hohe Effizienz.
  • Die Schottky-Diode SS26B, deren VRRM 60 V beträgt, hat eine hohe Spannungskapazität.
  • Bleifrei in Übereinstimmung mit der EU-RoHS 2.0.

  • SS26B Grüne Formverbindung gemäß der Norm IEC 61249.



Mechanische Daten der Schottky-Diode SS26B:

  • Schottky-Diodenhülle: DO-214AA/SMB.
  • SS26B-Terminals: gelötet, nach MIL-STD-750, Methode 2026 gelötbar.

  • Ungefähr 0,092 Gramm.

  • SS26B Polarität: Farbband bezeichnet das Kathodenende.
  • Schottky-Diode SS26B Standardverpackung: 12 mm Band (EIA-481).





Schottky-Diode SS26B Elektrische und thermische Eigenschaften (T)Eine= 25°C, sofern nicht anders angegeben):

Parameter Symbol SS26B Einheit
Max. Wiederholungsspitzenumkehrspannung VRRM 60 V
Schottky-Diode Max. RMS-Spannung VRMS 42 V
Schottky-Diode Max. Gleichspannung VDC 60 V
Max. Durchschnittlicher vorwärts gerichteter Strom (in der Fassung des Anhangs II) 2 Eine
Spitzenvorwärtsstrom: 8,3 ms Einzelhalb-Sinewelle überlagert auf Nennlast IFSM 50 Eine
Schottky-Diode Höchstvorwärtsspannung bei 2A pro Diode (Anmerkung 1) VF 0.7 V
Schottky-Diode maximaler Gleichstrom-Umkehrstrom bei Nennspannung TJ=25°C IR 0.09 mA
  TJ=100°C   20
Schottky-Diode typischer thermischer Widerstand RθJL 12 °C/W
Betriebstemperaturbereich und Lagertemperaturbereich

T.J.,

TSTG

 -55 bis +150 °C









Schottky-Diode SS26B Nennwert und Eigenschaftskurven:

Fig1Typische Vorlaufmerkmale:

SOCAY 60VRRM Schottky-Diode SS26B Oberflächenaufbau Schottky-Schrankenrichter 0



Fig2. Betriebstemperatur-Deratungskurve:

SOCAY 60VRRM Schottky-Diode SS26B Oberflächenaufbau Schottky-Schrankenrichter 1





SMB-Packungsgrößen der Schottky-Diode SS26B:

 (Einheit: Zoll))

SOCAY 60VRRM Schottky-Diode SS26B Oberflächenaufbau Schottky-Schrankenrichter 2







Verpackungsinformationen für Schottky Diode SS26B:

Teilnummer Komponentenpaket Anzahl Verpackungsoption
SS26B SMB/DO-214AA 3000 Stück pro 13" Plastikrolle
    800 Stück pro 7" Plastikrolle







SOCAY 60VRRM Schottky-Diode SS26B Oberflächenaufbau Schottky-Schrankenrichter 3

Größe und Tag:

Surface Mount Schottky Barrier Rectifiers

SBD104D1

SMB Package Schottky Barrier Diode
