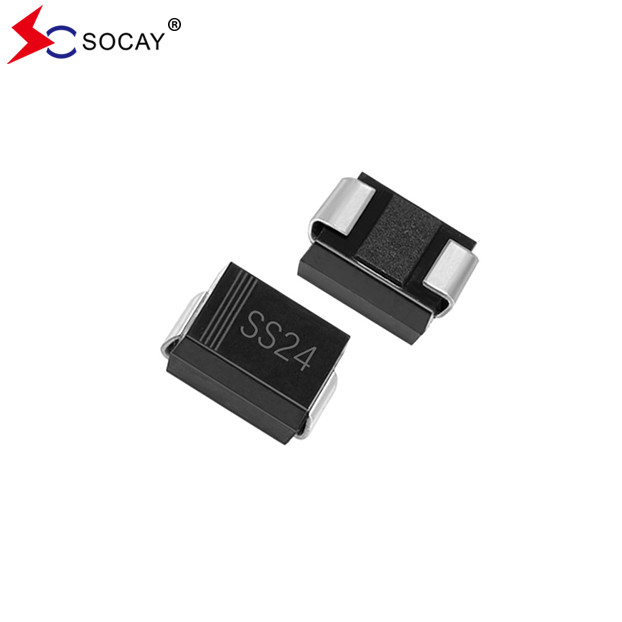

Name: SMD Schottky Barrier Rectifiers 20~200VRRM DO-214AA SMB Paket SS24B 40VRRM
Brand: SOCAY
SKU: SS24B
Rating: 4.5 (146 reviews)

Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat

Eigenschaften

Technische Daten

Teilname: Schottky-Schrankenrichter

Paket: DO-214AA ((SMB)

SS24B Max. VRRM: 40 V

SS24B Max. VRMS: 28 V

SBD Max. VDC: 40 V

SS24B Max. IF(AV): 2A

Korrektoren IFSM: 50A

Ausrichtungsgeräte VF: 0.5V

Hervorheben:

SMB-Package Schottky-Schrankenrichter

Schottky-Schrankenrichter SS24B

SS24B

Grundinformation

Herkunftsort: Shenzhen, Guangdong, China

Markenname: SOCAY

Zertifizierung: REACH,RoHS,ISO

Modellnummer: SS24B

Dokument: Produktbroschüre PDF

Zahlung und Versand AGB

Lieferzeit: 5-8 Arbeitstage

Galerie

SMD Schottky Barrier Rectifiers 20~200VRRM DO-214AA SMB Paket SS24B 40VRRM

Produkt-Beschreibung

SMD Schottky Barrier Rectifiers 20~200VRRM DO-214AA ((SMB) Paket SS24B 40VRRM

Schottky-SchrankenrichterDatenblatt:Das ist ein sehr schwieriger Fall.1.pdf

Schottky-Barriere-Rectifikator SS24B Eigenschaften:

Kunststoffverpackungen haben eine Entflammbarkeitsklassifizierung von 94V-0.
Für Oberflächenanwendungen zur Optimierung des Plattenraums.
Niedriger Stromverlust, hohe Effizienz.
Schottky Barrier Rectifiers SS24B hat eine hohe Überspannungskapazität.
Bleifrei in Übereinstimmung mit der EU-RoHS 2.0.
Grüne Formenverbindung gemäß der Norm IEC 61249

Schottky-Schrankenrichter SS24B Mechanische Daten

Fall: JEDEC DO-214AA geformter Kunststoff.
Endgeräte: gelötet, nach MIL-STD-750, Methode 2026 gelötbar.
Gewicht: 0,0032 Unzen, 0,092 Gramm.
Polarität: Das Farbband bezeichnet das Kathodenende.
Schottky-Schrankenrichter SS24B Standardverpackung: 12 mm Band (EIA-481).

Schottky-Schrankenrichter SS24B Elektrische und thermische Eigenschaften(T_Eine= 25°C, sofern nicht anders angegeben):

Parameter		Symbol	SS22B	SS23B	SS24B	SS25B	SS26B	SS28B	SS210B	SS215B	SS220B	Einheit
Maximale wiederholte Spitzenumkehrspannung		VRRM	20	30	40	50	60	80	100	150	200	V
Maximale RMS-Spannung		VRMS	14	21	28	35	42	56	70	105	140	V
Maximale Gleichspannung		VDC	20	30	40	50	60	80	100	150	200	V
Höchstdurchschnittlicher Vorwärtsgerüststrom		(in der Fassung des Anhangs II)	2									Eine
Spitzenvorwärtsstrom: 8,3 ms Einzelhalb-Sinewelle überlagert auf Nennlast		IFSM	50									Eine
Höchstvorwärtsspannung bei 2A pro Diode (Anmerkung 1)		VF	0.5			0.7		0.8		0.9		V
Maximaler Gleichstrom-Umkehrstrom bei Nennspannung	TJ=25°C	IR	0.09					0.05				mA
	TJ=100°C		20					1
Typische Wärmebeständigkeit		RθJL	12									°C/W
Betriebsverbindungs- und Lagertemperaturbereich		T.J., TSTG	-55 bis +150					-55 bis +175				°C
Anmerkungen:1.Pulstest mit PW=300μsec, 1% Arbeitszyklus. 2.auf PC-Platte mit 8 mm2 (0,013 mm dickem) Kupferpolsterbereich montiert.

Schottky-Schrankenrichter SS24B-Klassifizierung undCharakteristische Kurven:

Fig1.Vorwärtsstromminderungskurve

Fig2. Typische umgekehrte Merkmale:

Schottky-Schrankenrichter SS24B Abmessungen / SMB/DO-214AA Ausführliche Darstellung des Pakets (Einheit: Zoll ((mm)):

SMD Schottky Barrier Rectifiers 20~200VRRM DO-214AA SMB Paket SS24B 40VRRM 2

Schottky-Barriere-Rectifikatoren SS24B Verpackungsinformationen:

Teilnummer	Komponentenpaket	Anzahl	Verpackungsoption
SS22B bis SS220B	SMB/DO-214AA	3000 Stück	pro 13" Plastikrolle
		800 Stück	pro 7" Plastikrolle

SMD Schottky Barrier Rectifiers 20~200VRRM DO-214AA SMB Paket SS24B 40VRRM 3

Größe und Tag:

Ansprechpartner :	Sun
Telefon :	+8618126201429
Faxen :	86-755-88362681

SMD Schottky Barrier Rectifiers 20~200VRRM DO-214AA SMB Paket SS24B 40VRRM

SMB-Package Schottky-Schrankenrichter

Schottky-Schrankenrichter SS24B

SS24B

Surface Mount Schottky Barrier Rectifiers

SBD104D1

SMB Package Schottky Barrier Diode

30VDC Schottky-Barrierediode SS33B mit 21V RMS Spannung 0,5V Vorwärtsspannung 80A Spitzenvorwärtsstrom

3A SMB Verpackte Überspannungsschottky-Barriere-Rectifikatoren SS32B mit 20V Umspannung

SS220B Schottky-Schrankenrichter 140V Maximale RMS-Spannung 50A Spitzenvorwärtsstrom

SS215B Schottky-Barrierediode 50A Spitzenvorwärtsspannung 150V Maximale Gleichspannung

Socay Oberflächen-Mount Schottky Barriere-Rectifikatoren SS210B Maximale Gleichspannung 100V

Socay SS28B SMD Schottky Diode 0,8V Vorwärtsspannung VRRM 80V Hohe Effizienz Niedriger Stromverlust

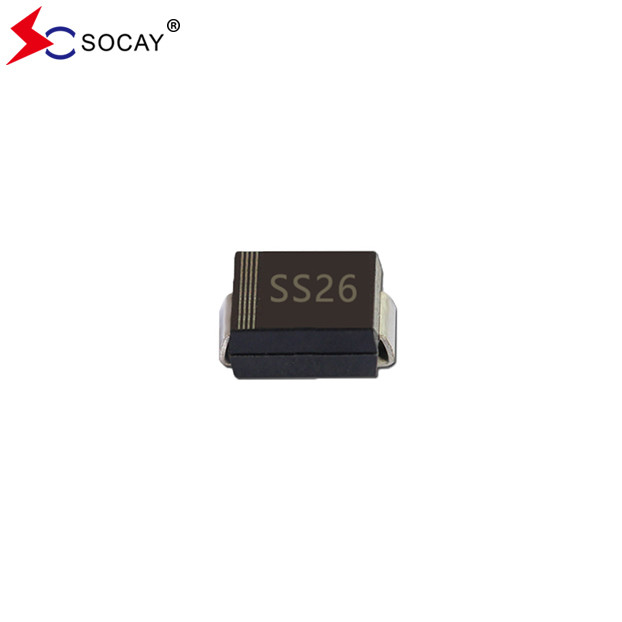

SS26B Schottky-Barrierediode 2A Vorwärtsstrom DO-214AA SMB-Paket
