Name: SS54A 40VRRM SBD Oberflächenaufbau Schottky Barriererectifikatoren DO-214AC SMA Paket
Brand: SOCAY
SKU: SS54A
Rating: 4.9 (193 reviews)

Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat

Eigenschaften

Technische Daten

Name der elektronischen Komponente: Schottky-Schrankenrichter

Paket mit Berichtigungsmitteln: DO-214AC (SMA)

Max. VRRM: 40 V

Richter Max. VRMS: 28 V

SBD Max. VDC: 40 V

Max. durchschnittlicher vorwärtsgerückter Strom: 5A

Korrektoren IFSM: 150A

Ausrichtungsgeräte VF: 0.55V

Hervorheben:

SS54A Schottky-Schrankenrichter

Oberflächengebundene Schottky-Barriere-Rectifikatoren

SMA-Package Schottky-Schrankenrichter

Grundinformation

Herkunftsort: Shenzhen, Guangdong, China

Markenname: SOCAY

Zertifizierung: REACH,RoHS,ISO

Modellnummer: SS54A

Dokument: Produktbroschüre PDF

Zahlung und Versand AGB

Lieferzeit: 5-8 Arbeitstage

Galerie

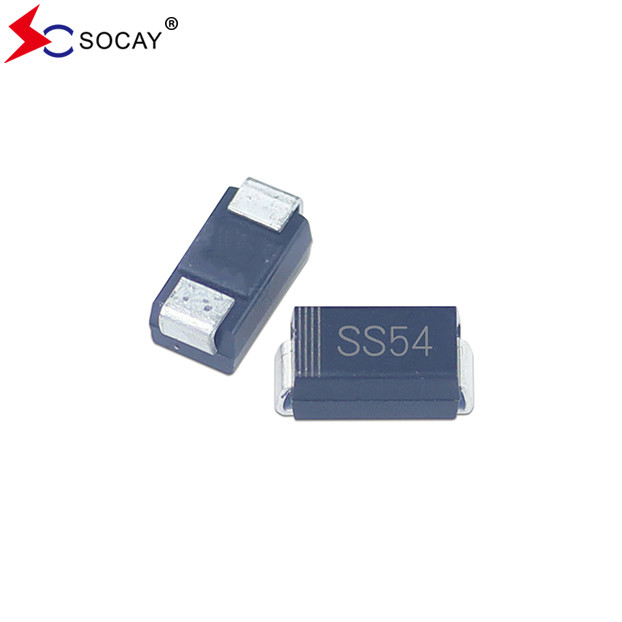

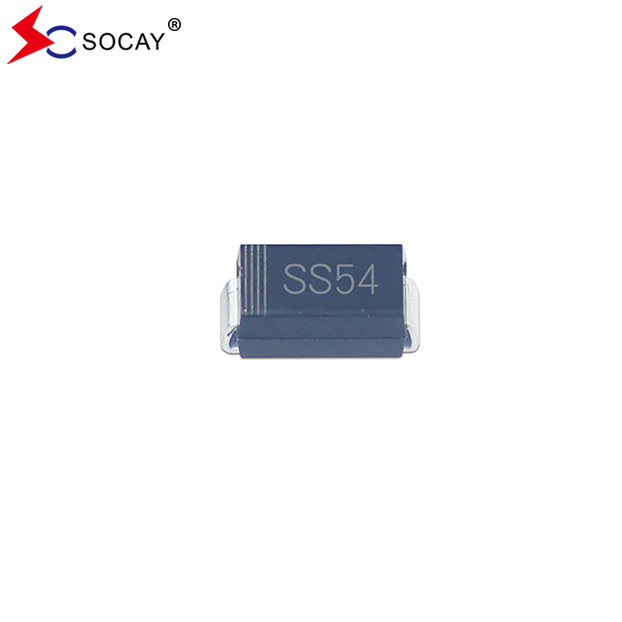

SS54A 40VRRM SBD Oberflächenaufbau Schottky Barriererectifikatoren DO-214AC SMA Paket

Produkt-Beschreibung

SS54A 40VRRM SBD Oberflächenaufbau Schottky Barriererectifikatoren DO-214AC(SMA) Paket

Schottky-SchrankenrichterDatenblatt:Das System wird von der Anlage für die Bereitstellung von Speicher- und Messgeräten ausgerüstet.1.pdf

Schottky-Schrankenrichter SS54A Eigenschaften:

Metall-Silisium-Vereinigung, Mehrheitsträgerleitung
geeignet für Oberflächenanwendungen
Vorteile: geringer Leistungsverlust, hohe Effizienz
Leistung: hohe Vorwärtsspannungsleistung
Für die Verwendung in Niederspannungs-, Hochfrequenz-Invertern, Freiraum- und Polaritätsschutzanwendungen.

Schottky-Schrankenrichter SS54A Mechanische Daten:

Schottky-Schrankenrichter SS54A Fall: SMA.
SS54A Endgeräte: nach MIL-STD-750, Methode 2026 zu verhütend.
Gewicht: 60 mg / 0,0021 Unze.

Schottky-Schrankenrichter SS54A Max. Nennwerte und thermische Eigenschaften:

Schottky-Barriere-Richtungsgeräte bei Umgebungstemperatur von 25°, sofern nicht anders angegeben.Einphasige, Halbwellen-, 60Hz-Widerstands- oder Induktionslast, bei Kapazitätsauflastung um 20% reduziert.
Parameter		Symbol	SS54A	SS56A	SS510A	SS515A	SS520A	Einheit
Ausrichtungsgeräte Maximale wiederholbare Spitzenumkehrspannung		VRRM	40	60	100	150	200	V
Ausrichtungsgeräte Höchstspannung RMS		VRMS	28	42	70	105	140	V
Ausrichtungsgeräte Maximale Gleichspannung		VDC	40	60	100	150	200	V
Höchstdurchschnittlicher Vorwärtsstrom		(in der Fassung des Anhangs II)	5.0					Eine
Richter Spitzenvorwärtsstrom,8.3ms Einzelne Halb-Sinus-Welle überlagert bei Nennlast (JEDEC-Methode)		IFSM	150					Eine
Ausrichtungsgeräte Max. Sofortige Vorwärtsspannung bei 5 A		VF	0.55	0.70	0.85			V
Maximaler Gleichstrom-Umkehrstrom bei Nenngleichspannung	Ta=25°C	IR	1.0 50					mA
	Ta=100°C
Ausgerichtete Geräte Typische Knotenkapazität (1)		Cj	500	300				pF
Typischer Wärmewiderstand (2)		RθJA	60					°C/W
Betriebstemperaturbereich der Kreuzung		TJ	-55 bis +150					°C
Aufbewahrungstemperaturbereich der Berichtigungsmittel		TSTG	-55 bis +150					°C
Anmerkungen: 1.Messung bei 1 MHz und Anwendung einer Umkehrspannung von 4 V Gleichstrom. 2. PCB mit Kupferplattenflächen von 5 x 5 cm.

Schottky-Schrankenrichter SS54A Abmessungen:

SS54A 40VRRM SBD Oberflächenaufbau Schottky Barriererectifikatoren DO-214AC SMA Paket 0

Schottky-Schrankenrichter SS54AVerpackungsinformationen:

Teilnummer	Komponentenpaket	Anzahl
SS54A bis SS520A	DO-214AC (SMA)	5000 Stück

Warnung für Schottky-Barriere-Rectifikatoren:

SOCAY besitzt die Rechte an einer Reihe von Patenten, Marken, Urheberrechten, Geschäftsgeheimnissen und anderen geistigen Eigentumsrechten.
SOCAY behält sich das Recht vor, Änderungen an den hier enthaltenen Produkten ohne weitere Ankündigung vorzunehmen.
SOCAY übernimmt keinerlei Gewährleistungen bezüglich der Eignung seiner Produkte für einen bestimmten Zweck und lehnt jegliche Haftung ab.
Die Parameter in der Spezifikation des SOCAY-Datenblatts können von Anwendung zu Anwendung variieren, und die tatsächliche Leistung kann im Laufe der Zeit variieren.Alle Betriebsparameter müssen vor der Anwendung vom technischen Sachverständigen des Kunden überprüft werden..
Alle Verantwortlichkeiten und Verbindlichkeiten werden abgelehnt, wenn irgendein Punkt dieser Warnmeldung nicht eingehalten wird.

SS54A 40VRRM SBD Oberflächenaufbau Schottky Barriererectifikatoren DO-214AC SMA Paket 1
